四路音频切换器外观结构三维设计

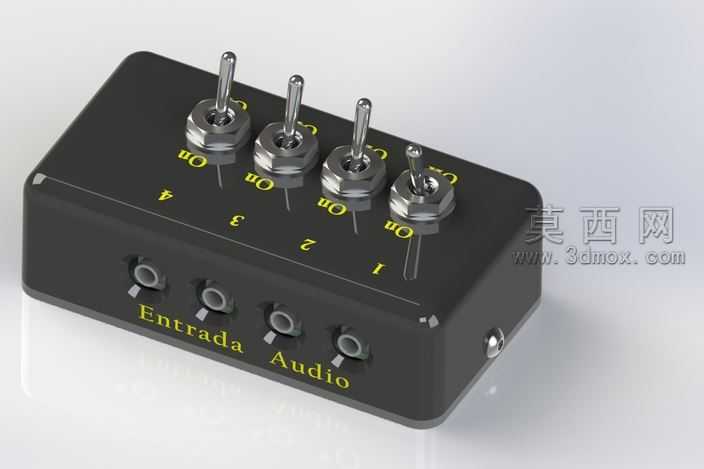

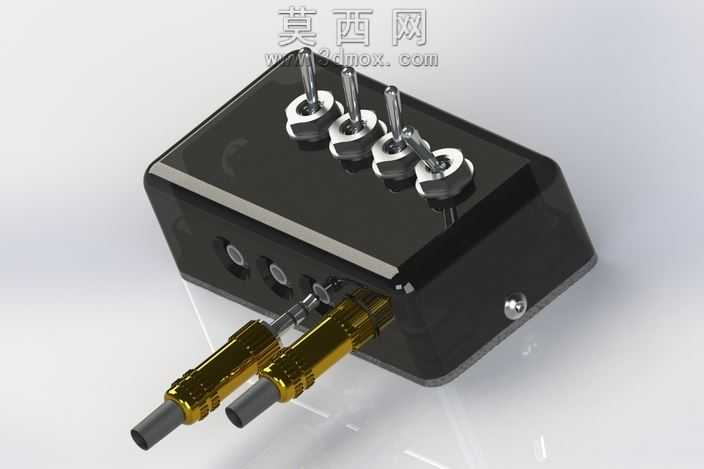

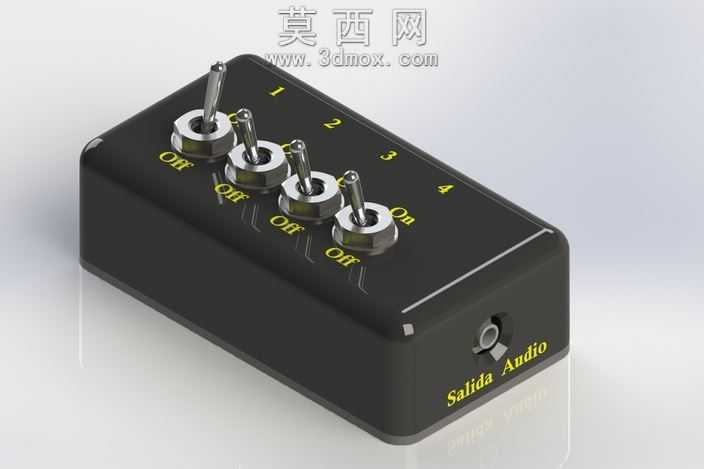

本作品为四路音频信号切换装置的三维建模设计，建模阶段依托三维软件完成全参数化结构搭建，首先对设备整体外观进行比例校准，确定长方体主体的长宽高尺寸，将边角做圆润倒角处理，避免尖锐棱角带来的生硬质感，同时符合消费类电子设备的握持与摆放使用习惯。主体外壳采用哑光黑色硬质塑料材质进行渲染表现，材质参数调整阶段重点模拟磨砂塑料的低反光特性，在边缘处添加极细微的高光反射效果，还原真实工程塑料的表面质感，外壳侧面预留3.5mm音频接口的安装位，接口周围做轻微的凹陷结构设计，既可以提升插拔线材时的定位准确度，也能在视觉上强化接口区域的功能辨识度。设备顶面布局四路拨动开关，每路开关对应独立的信号通道，建模时还原拨动开关的金属拨杆、金属固定基座的细节结构，金属部件采用拉丝镍材质渲染，调整金属粗糙度参数模拟哑光金属的细腻质感，避免过度反光造成的廉价感；开关旁采用凹印工艺标注通道序号1-4以及通断状态标识On/Off，标识文字采用明黄色配色，与黑色外壳形成强烈视觉对比，方便用户快速识别通道状态，顶面右下角同样采用凹印工艺标注品牌字样，文字配色与通道标识保持统一，强化整体视觉协调性。结构设计阶段充分考虑内部元器件的安装空间，外壳内壁预留电路板、接线端子的安装卡槽与固定柱位置，开关与音频接口的安装孔位做公差适配设计，确保各部件装配后无松动、错位问题，外壳采用上下扣合的装配结构，扣合边缘做错位止口设计，既可以提升装配后的密闭性，也能简化生产阶段的装配流程。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度角照射，在设备下方投射柔和的接触阴影，辅助光源从侧面补光，弱化暗部死黑区域，充分展现外壳的磨砂质感与金属部件的细腻反光，最终呈现的效果既还原了产品的真实结构细节，也体现出消费类音频配件的精致工业设计质感，可用于产品外观验证、结构装配校验以及宣传效果图制作使用。
