方形波纹柔性伸缩接头三维结构设计

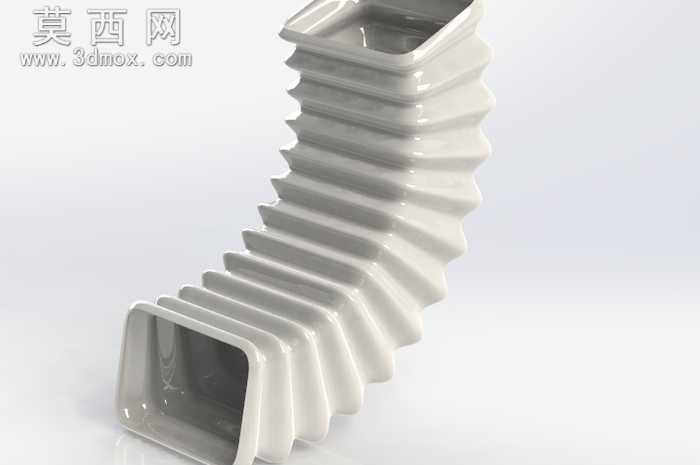

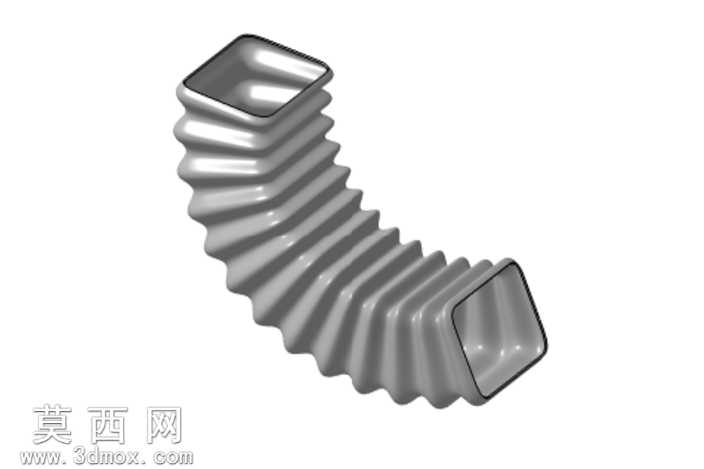

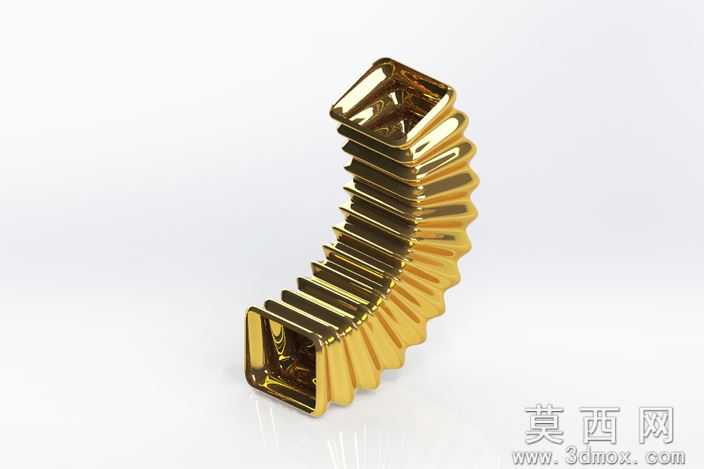

本作品为方形截面波纹式柔性伸缩接头的三维建模成果，建模过程依托三维设计软件完成，整体采用参数化建模思路搭建，首先确定两端方形接口的基准尺寸，以等截面方形轮廓作为两端安装配合的基准特征，保证接口端面的平面度与轮廓公差符合常规管路连接的配合要求。主体伸缩段采用连续波纹褶皱结构设计，每一圈波纹的凸起与凹陷弧度均做均匀过渡处理，建模时通过扫描、阵列特征快速生成连续的波纹段，同时对波纹的弯折处做圆角优化，避免应力集中问题，既保证结构可以实现多方向的弯折、伸缩位移补偿，也能让整体形变过程中应力均匀分布在波纹侧壁，提升结构的抗疲劳性能。材质设定上选用耐老化橡胶类柔性材质，渲染时调整材质的漫反射、高光参数，还原柔性橡塑材质哑光、略带半通透的质感，同时对波纹的折痕处做光影强化处理，清晰展现每一段褶皱的层次结构，让整体模型的视觉呈现更贴近实物的材质表现。结构设计上，两端的方形接口做了加厚处理，接口边缘做小角度倒角，方便实际装配时与对应方形管路进行套接、卡箍固定；中间波纹段的壁厚保持均匀一致，每一段波纹的伸缩行程预留充足余量，可适配一定范围内的轴向伸缩、径向偏移以及角度偏转，能够补偿管路安装过程中的位置误差，同时吸收设备运行过程中产生的振动，降低振动传递对管路系统的损伤。建模过程中对整体模型做了几何检查，修复了碎面、重叠面等拓扑问题，保证模型可以直接导入各类仿真软件进行形变、应力仿真分析，也可用于后续的产品开模参考，模型的所有特征均保留可编辑参数，方便后续根据不同的管路尺寸、伸缩行程需求快速调整参数生成对应规格的接头模型，整体结构简洁实用，充分发挥了柔性波纹结构的位移补偿优势，适配方形管路系统的柔性连接需求。
