施耐德电气PLC套件集成安装结构

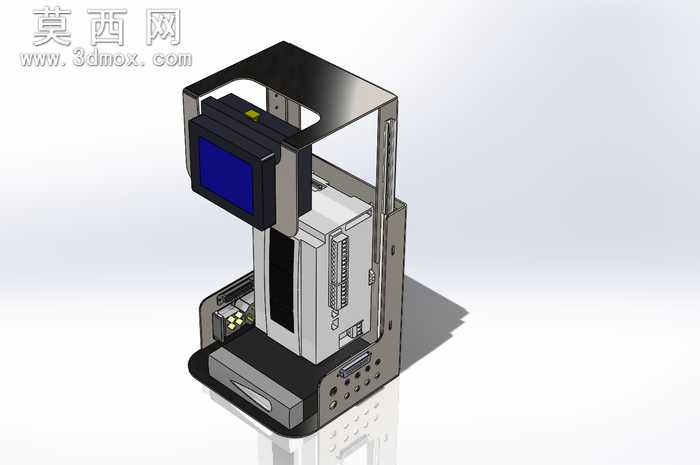

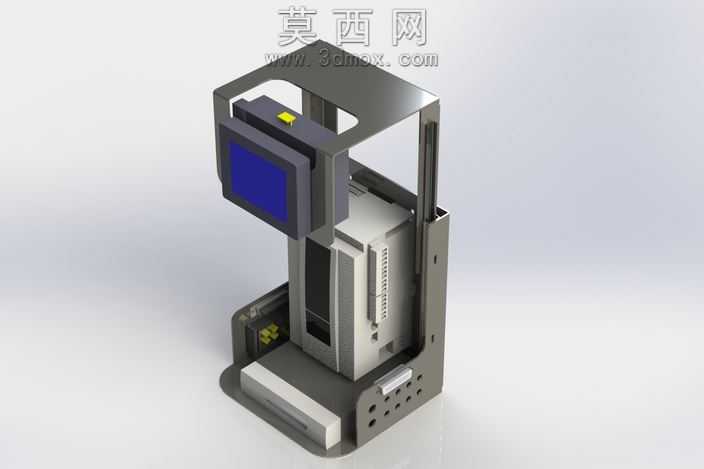

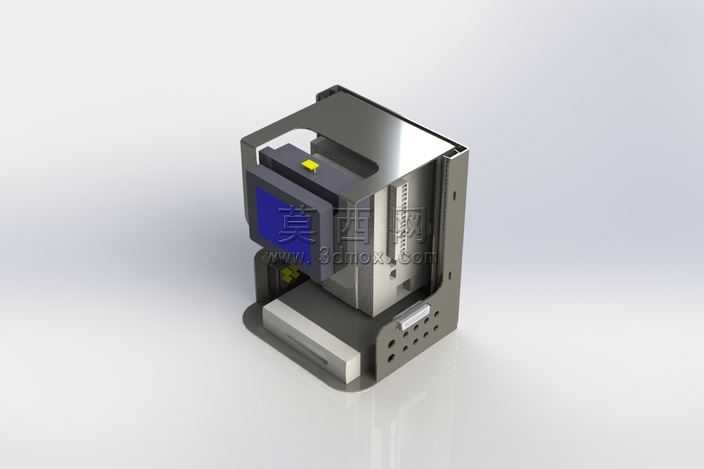

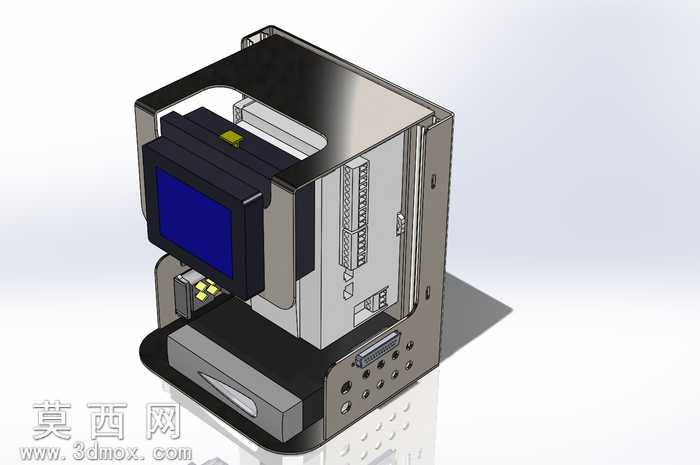

本模型采用三维参数化建模方式完成施耐德电气PLC套件的集成化结构设计，建模过程中严格遵循工业电控设备的实际装配尺寸规范，对各组成部件的比例、装配间隙进行1:1还原。模型整体采用立式框架式安装结构，外部为钣金折弯成型的防护安装支架，支架表面做哑光金属喷塑材质处理，建模时通过调整材质粗糙度、金属度参数还原真实钣金的哑光质感，支架侧边预留标准化安装孔位，底部设置承托底座保证整体放置稳定性。框架内部集成施耐德PLC主机模块，模块外壳采用浅灰色工业塑料材质，表面做细微磨砂纹理处理，模块侧面的接线端子、状态标识条、散热格栅都通过精细化建模逐一还原，保证结构细节的真实度。框架上部倾斜安装触控显示屏，屏幕边框采用深灰色硬质塑料材质，屏幕区域做深蓝色玻璃质感处理，还原工业触摸屏的熄屏状态显示效果，屏幕上方设置黄色状态指示灯，通过自发光材质参数模拟指示灯的提示效果。建模过程中采用自顶向下的装配设计思路，先搭建整体安装框架的基准骨架，再依次完成PLC主机、显示屏、接线组件的对位装配，各部件之间的连接结构、卡扣位置、走线空间都按照实际工业安装要求预留，保证模型的装配合理性。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方45度角投射，搭配辅助补光弱化结构阴影，突出金属支架与塑料模块的材质差异，同时清晰展现各部件的装配层次与结构细节，整体模型完整还原了集成式PLC控制单元的真实外观与装配结构，可用于工业电控方案展示、设备布局模拟等场景。
