摩托车液压阻尼避震器三维结构设计

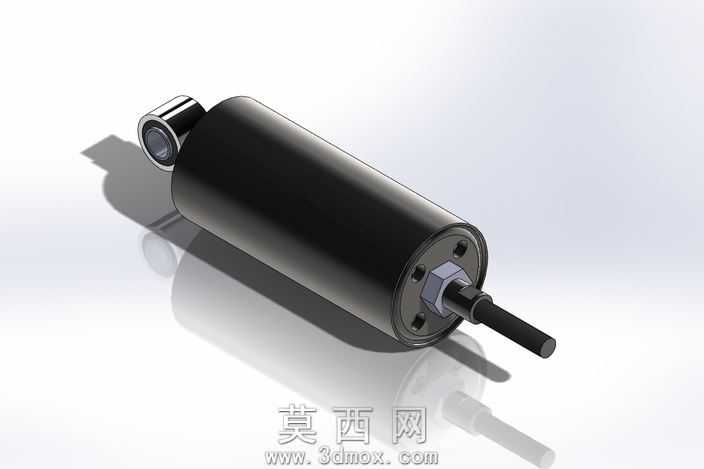

本作品为摩托车用液压阻尼式避震器三维建模成果，建模过程依托SolidWorks平台完成全参数化特征构建，首先从核心功能结构拆解入手，将避震器划分为外置缸筒、活塞杆、端盖密封组件、连接吊耳、阻尼调节阀芯五大独立模块，各模块间采用同轴度、端面重合度等标准配合约束完成装配，确保整体结构可实现轴向伸缩的运动仿真验证。材质渲染阶段针对不同部件匹配对应物理材质属性：外置主缸筒采用哑光黑色金属烤漆材质，调整表面粗糙度参数至0.12模拟工业喷涂的细腻磨砂质感，同时添加极细微的颗粒纹理还原真实工件的表面肌理；两端连接吊耳采用抛光镀铬金属材质，设置高反射率与低粗糙度参数，还原电镀部件的亮面金属光泽；活塞杆采用调质处理的合金钢材质，表面做精磨质感处理，反光度介于烤漆与镀铬件之间，区分不同金属部件的加工工艺差异；端部锁紧螺母采用发黑处理的标准件材质，边缘添加微小倒角特征还原机加工细节。结构设计上充分还原液压避震的工作逻辑，缸筒内部预留阻尼油腔的装配空间，活塞杆端部设置活塞与阻尼孔的对应装配位，两端连接头采用带衬套的环孔结构，适配摩托车车架与摇臂的安装需求，所有密封槽、卡簧位、螺纹段均按照通用五金件的标准尺寸参数构建，未做简化省略处理。渲染阶段采用影棚级柔光布光方案，主光源从侧上方45度角投射，搭配底部反光板补光消除缸筒下方的死黑阴影，添加柔和的接触阴影增强模型的落地真实感，背景采用纯白渐变突出产品主体，最终渲染效果清晰呈现避震器的外观轮廓、材质差异与结构细节，可直接用于产品展示、结构教学或改装方案参考。建模过程中对所有圆角、退刀槽、密封位等工艺细节做了还原，避免出现理想化的尖锐棱角，确保模型符合实际机加工生产的工艺特征，各部件可单独导出用于工程图生成或3D打印验证。
