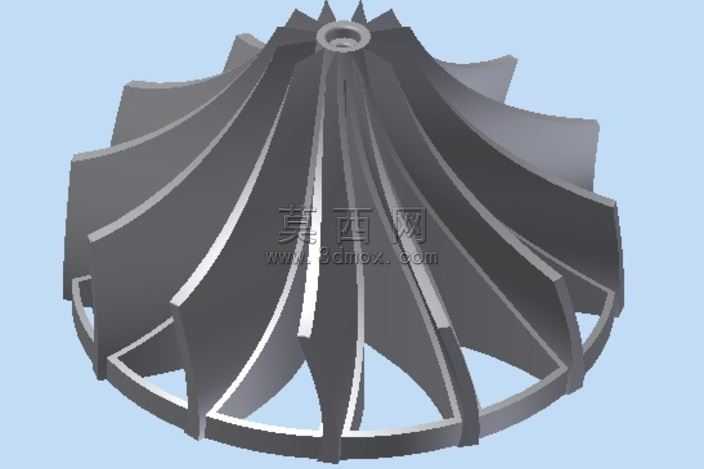

创意概念款塑料冷却风轮结构设计

本作品为概念阶段的塑料冷却风轮三维设计，整体建模过程围绕流体导向逻辑与塑料成型工艺特性展开，在三维建模软件中首先完成中心安装轴孔的基准定位，以中心轴为阵列原点，均匀排布十二组一体化成型的弧形风叶结构。建模阶段对每一片风叶的曲面弧度做了渐进式参数调整，从风轮顶部的进风端到底部的出风端，风叶的扭转角度逐步增大，同时风叶边缘做了加厚过渡处理，既保证塑料注塑过程中熔体可以均匀填充型腔，避免出现缺胶、翘曲的成型缺陷，也能降低风轮高速旋转时的边缘应力集中问题。风轮外圈设置了环形连接筋，将所有风叶的外端做一体化连接，大幅提升整体结构的抗形变能力，避免长期高速转动后出现风叶偏移、抖动的问题。材质渲染阶段选用哑光深灰色工程塑料材质，还原ABS或PP改性塑料的真实质感，对风叶表面做细微的磨砂纹理处理，既符合塑料制品的实际外观特征，也能在渲染输出时呈现出柔和的光影过渡效果，清晰展现风叶的曲面走向与结构层次。设计过程中没有完全照搬现有成熟风扇叶轮的结构参数，而是尝试调整风叶的弯曲弧度与排布密度，探索在同等转速下可以获得更大送风范围的结构可能性，中心轴孔位置预留了标准的电机轴安装位与定位卡槽，保证概念设计可以直接对接常规小型驱动电机的安装尺寸，具备后续落地验证的结构基础。整体模型的曲面过渡全部做了圆角处理，没有尖锐棱角，既符合塑料产品的安全设计要求，也能减少风轮转动过程中的风切噪音，每一处结构的厚度都做了均匀化处理，避免壁厚差异过大导致的注塑冷却不均问题，从结构设计层面兼顾了创意探索与生产可行性。
