车间螺栓收纳水瓶置物架

　　在小型维修工位、装配班组和家庭工坊里，螺栓、螺母、垫圈、销钉这类小件最容易混放。数量大、规格多，若全部堆在抽屉里，取用前需要反复翻找；若使用密集零件盒，又会占用较多台面空间。该置物架利用废弃的1升智能水瓶作为独立存储管，将大量小紧固件按规格、批次或使用频率分层摆放，形成一面可快速识别的零件墙。

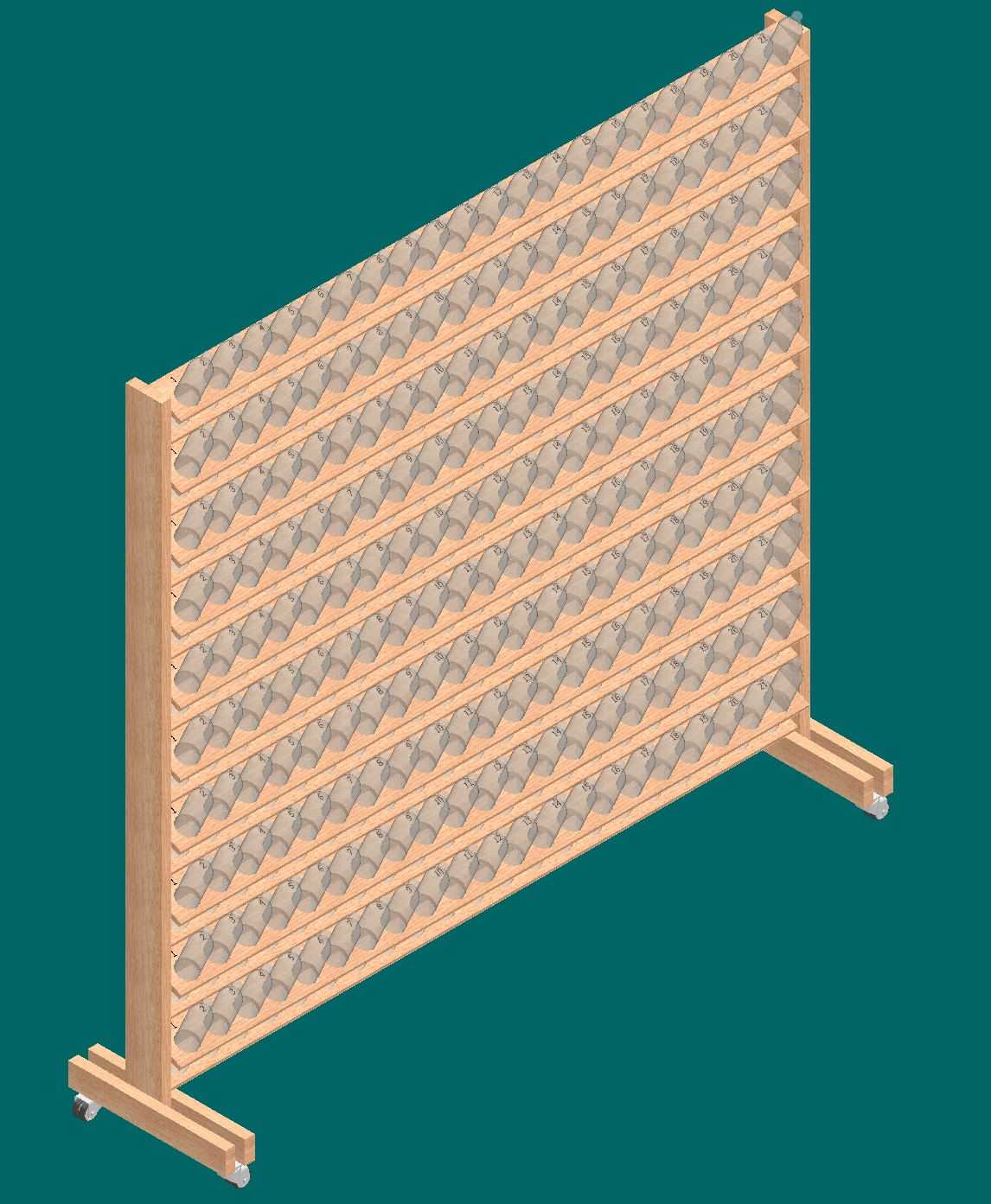

　　结构主体采用两侧立式支撑、底部横向支脚和多层水平承托梁组成。水瓶沿水平方向逐排插入，瓶口朝外，瓶身由前后限位结构约束，避免滚动或滑脱。底部支脚向前后伸出，使较高的立面在满载时仍具备足够抗倾覆能力；支脚端部可配合小型脚轮或防滑垫，既方便在工位旁短距离移动，也能在固定位置减少晃动。

　　设计时首先要确定单瓶承载边界。1升水瓶适合存放小螺栓、螺母、垫圈和轻型销钉，不适合集中堆放长轴、重型接头或尖锐边缘零件。瓶口直径决定取放通道，常规小件可直接从开口倒出；对于较大的零件，需要修剪瓶肩或瓶口区域以扩大通道，但修剪后应处理毛刺，防止划伤手部或卡住零件。瓶身透明或半透明时，可从外侧直接判断剩余存量，减少逐瓶开盖检查。

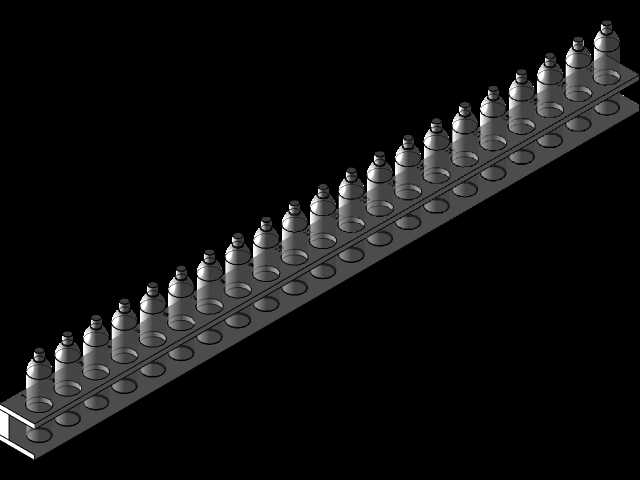

　　层间距并非简单均分，而应结合水瓶直径、瓶口操作空间和视线角度设置。过密的排布会提高容量，但手指伸入、倒出零件和标签识别都会受影响；过疏则浪费立面空间。较合理的做法是让每层承托梁承担瓶身重量，相邻瓶体之间保留轻微间隙，瓶口区域形成连续的取放面。前排瓶体不应完全遮挡后排标签，若采用错层布置，应保证瓶口在垂直方向上有可辨识的落差。

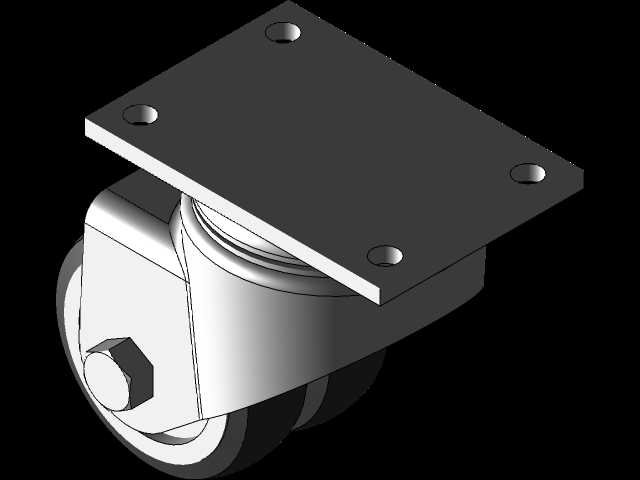

　　安装边界主要集中在占地面积、高度和通道三个方面。架体呈薄立面形态，适合背靠墙面、货架侧面或工位挡板放置，不建议布置在人员频繁转身的主通道正中。底部支脚的外伸宽度决定稳定性，尤其在顶层满载、地面不平或受到碰撞时，支脚必须提供足够支撑面。若现场需要移动，脚轮应选带制动形式，并控制架体总高，避免推移时重心过高；若固定使用，可将支脚与工作台、墙面或地面做轻量连接。

　　从使用流程看，装配人员可按螺纹规格、零件类型或项目需求分配瓶位：一层放螺母，一层放垫圈，也可按M3、M4、M5等规格连续排列。瓶口朝外使取用动作简化为抽出、倒出、放回三个步骤，适合高频维修场景。瓶体本身为低成本耗材，损坏后可单只替换，不必整体报废；木质或型材框架则承担重复使用的骨架功能。

　　建模时需重点表达水瓶阵列、承托梁间距、侧立柱与底脚的连接关系。瓶体可按简化圆柱和瓶口特征建立，阵列数量依据架体宽度和层高调整；承托结构不能只做视觉排列，应体现限位面和支撑面，否则3D打印或实际制作时容易出现瓶体滚落。侧立柱与底脚交接处需考虑紧固件位置，若采用螺钉连接，应预留装配空间；若采用粘接或榫接，则应加大接触面积。

　　该方案的价值不在于复杂机构，而在于把废弃容器、立面空间和小件管理结合起来。它适合维修间、模型工作室、学校实训台和小型装配区，用于降低五金小件的混料概率。实际制作中可根据场地调整宽度、层数和瓶体数量，但需始终保证满载稳定性、瓶口取放空间以及单瓶承重限制，使收纳架在长期使用中既便于维护，又能保持清晰的零件分区。
