12寸双通道铝翅片变速箱油冷却器

　　该油冷却器主要面向车辆传动系统与工业液压站的油温控制场景，常见于变速箱循环油路、液压动力单元、工程机械散热回路以及台架试验管路。其核心作用是在油液连续循环过程中把摩擦副、离合器片和齿轮搅油产生的热量带走，使润滑油维持在合适黏度区间，避免高温导致密封件老化、油膜强度下降和换挡品质劣化。

　　结构上采用卧式圆筒壳体配合外置铝翅片的形式，筒体沿轴向布置多道连续散热肋片，肋片与筒体共同形成较大的外表面换热面积。油液从端盖接口进入内部流道后，沿轴向完成换热，再由另一接口返回变速箱或液压回路。端部两个同轴布置的油口便于管路集中连接，端盖与筒体之间形成稳定的承压边界，适合在振动较大的车辆底盘或设备机架上长期使用。

　　建模时需要重点处理筒体、翅片、端盖和安装脚座之间的几何关系。筒体主体可按拉伸与回转特征组合建立，外表面密集翅片宜采用规律阵列方式生成，以保证肋片间距、高度和拔模斜度一致；端盖区域需表达油口凸台、孔口倒角以及与壳体的衔接圆角。两侧安装脚座从筒体下部延伸而出，底板开设安装孔，孔位与支撑面需要保持平行，便于装配时通过螺栓固定在机架平面上。

　　从安装边界看，该冷却器为长条形卧式布置，轴向长度明显大于直径，设计选型时应在筒体两端预留管路接头和扳手空间，在翅片外围保留通风间隙，避免散热肋片被遮挡或贴靠其他部件。脚座底面承担整机定位与承载，安装面平面度会直接影响螺栓受力；若用于车辆场景，还应核对脚座孔距、螺栓规格以及管路走向，确保在发动机舱或底盘横梁附近不存在干涉。

　　散热设计思路围绕“增大有效换热面积、控制油侧压降、保证结构刚度”三个目标展开。外部翅片通过增加空气侧接触面积提升对流换热能力，圆筒承压结构则兼顾轻量化与耐油压能力；端盖油口位置集中，有利于缩短软管长度并减少管路弯头。对于结构工程师而言，三维模型中应特别关注翅片根部圆角、端盖过渡区和脚座焊接或装配位置，这些区域在热循环与振动载荷下容易出现应力集中。

　　在实际应用中，这类冷却器既可独立串联在变速箱润滑油路中，也可与风扇、导风罩组成强制风冷单元。自然通风条件下，设备周围应形成顺畅的冷热空气通道；强制风冷时，风路方向通常沿翅片轴向或横向掠过肋片，以提高外表面换热系数。油口连接需结合流量、管径和密封形式校核，避免因通流不足造成背压过高。

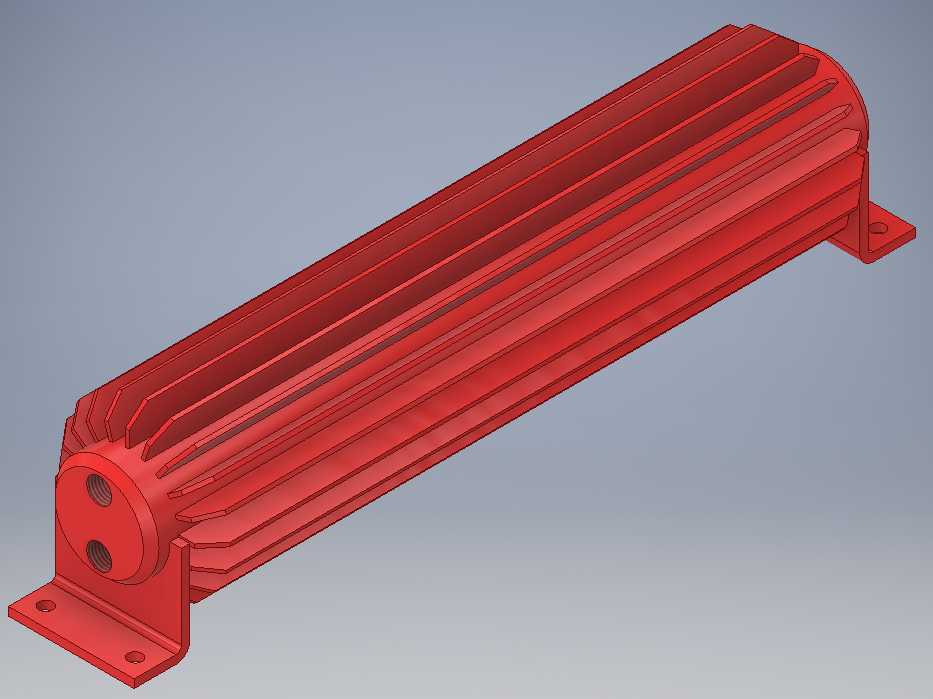

　　模型整体外形表达完整，红色外观面清晰区分了筒体、散热肋、端盖、油口和安装支架，适合用于散热部件选型校核、设备管路布置、机架安装干涉检查以及教学演示。对三维建模人员来说，该件的练习价值在于掌握重复肋片阵列、承压壳体造型、法兰端盖细节和安装支座协同设计；对设备设计人员来说，则可据此评估冷却器在有限空间内的布置方式、维护可达性和油路连接边界。
