美白香皂Bandless型模具型腔三维结构设计

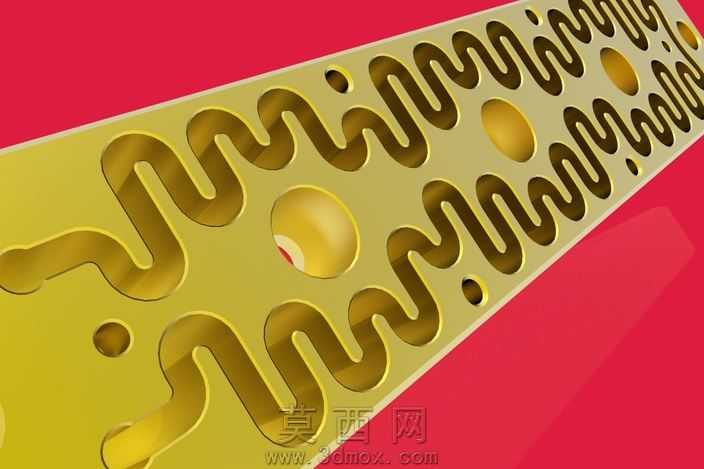

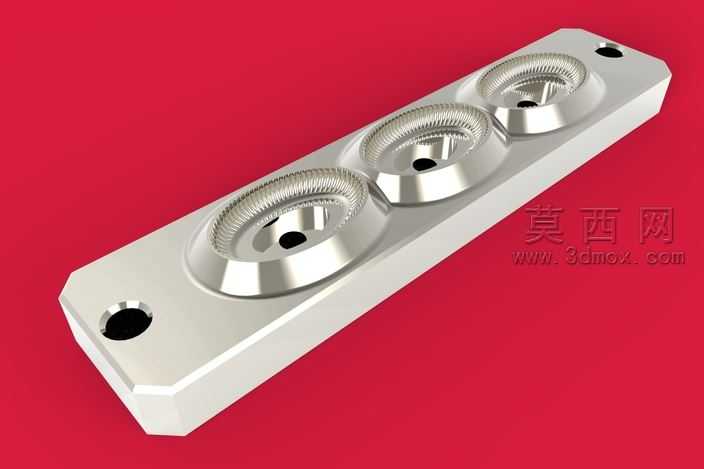

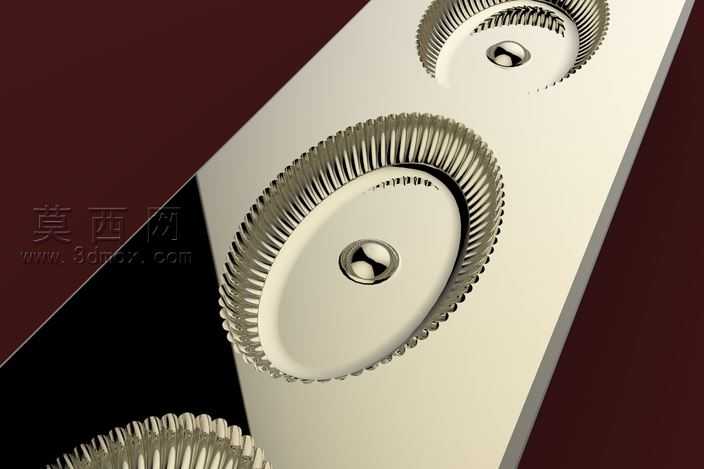

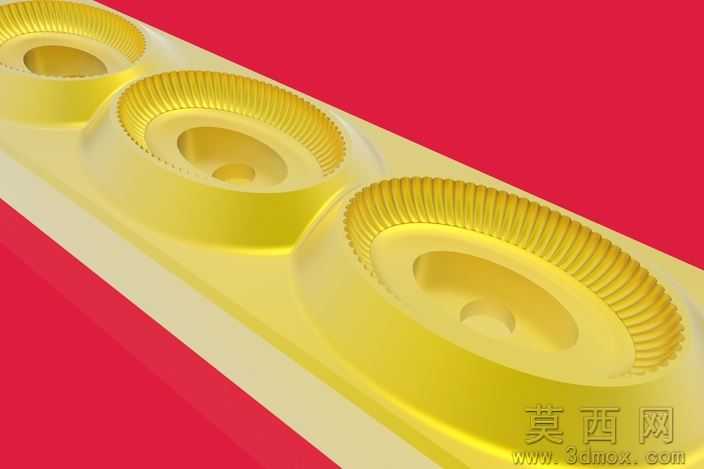

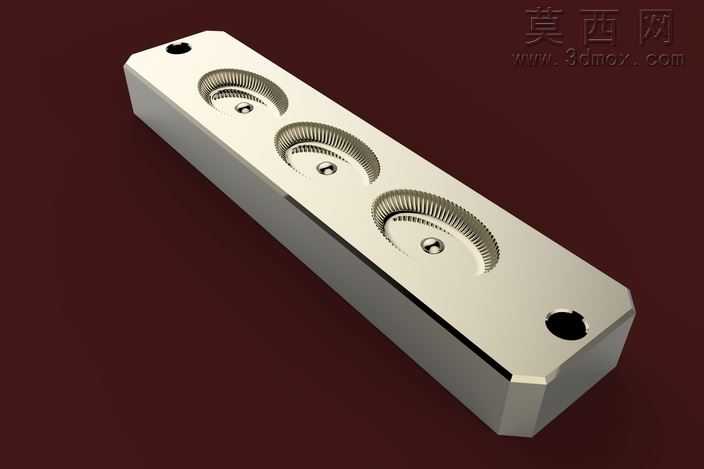

本作品为适配Mazzoni Stur3制皂设备的Bandless型美白香皂成型模具型腔三维设计，整体采用一模三腔的排布结构，在三维建模阶段严格遵循85克单块香皂的成型尺寸规范，先完成单个型腔的曲面构建，再通过线性阵列完成整排型腔的布局，保证各型腔间距均匀，适配自动化产线的进料、脱模工序节拍。建模过程中重点处理型腔内壁的细密齿状防滑纹理结构，通过螺旋扫描结合阵列特征完成纹理的精准排布，既保证香皂成型后表面具备防滑握持的纹理效果，又避免纹理过深导致脱模时出现粘模、边角缺损的问题。材质设定上选用孟金属作为模具基材，渲染阶段赋予基材高抛光金属材质属性，还原金属模具精加工后的亮面金属质感，同时通过红色背景的光影对比，突出型腔内部的曲面弧度与纹理细节，清晰展现型腔的深度、过渡圆角与边缘倒角结构。设计阶段充分考虑香皂生产的工艺需求，型腔边缘设置了0.2mm的脱模斜度，所有曲面交接处均做了R0.5mm的圆角过渡，避免应力集中导致模具长期使用出现开裂，同时减少成型后香皂的飞边产生，降低后续修边的工序成本。三个型腔采用一体化排布的结构设计，安装基准面设置在模具底部，定位孔位置与Mazzoni Stur3设备的装夹工位完全匹配，无需额外改装即可直接上机使用。建模过程中对型腔的容积进行了精准测算，保证单腔注入皂液冷却成型后的重量稳定在85克±0.5克的误差范围内，符合量产的重量公差要求。内壁的齿状纹理深度控制在0.3mm，既保证成型后香皂表面的纹理辨识度，又不会在脱模时勾拉皂体导致表面破损，型腔底部的定位凸台结构与香皂底部的凹槽完全契合，保证成型过程中皂体不会出现偏移，确保每一块香皂的外观一致性。整体模型的结构设计兼顾了成型精度、脱模顺畅度与生产耐用性，所有特征均采用参数化建模方式构建，可根据后续的产品规格调整需求快速修改型腔尺寸、纹理参数与排布数量，适配不同克重、不同纹理款式的香皂生产需求，为日化制皂行业的模具开发提供了可直接参考的三维结构方案。
