组合式回转终端机械构件三维设计

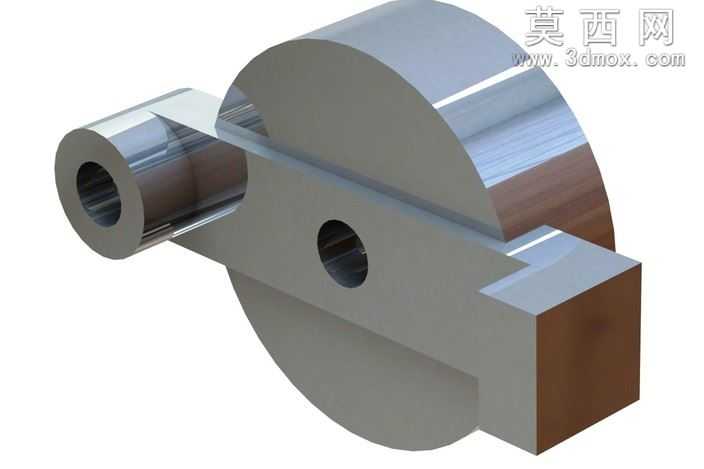

本作品为组合式回转终端机械构件的三维建模设计成果，建模阶段依托主流三维CAD平台完成全参数化特征构建，全程遵循机械设计基准统一原则，以构件的中心回转轴线作为主设计基准，依次完成各部分结构的特征搭建。首先构建主体轮盘结构，采用旋转凸台特征完成基础回转体成型，对轮盘的外圆轮廓、端面进行精确尺寸约束，保证轮盘的圆柱度、端面垂直度符合机械加工公差要求；随后搭建侧向空心轴结构，通过拉伸凸台与抽壳特征组合完成空心轴的成型，精准控制空心轴的内孔直径、外圆尺寸以及与主体轮盘的装配同轴度，确保轴与轮盘的连接过渡处无应力集中的尖锐棱角，添加了适配的圆角过渡特征。接下来完成侧部方块安装基座的建模，采用拉伸凸台特征构建方块基体，精准定位基座与轮盘的相对位置，保证基座的安装平面与回转轴线的平行度符合装配要求；针对轮盘与空心轴上的径向安装孔，采用异性孔向导特征完成标准孔的构建，对孔的位置度、孔径尺寸进行严格约束，确保孔位能够满足紧固件装配的精度要求。材质与渲染阶段，为构件赋予了金属机械加工材质，主体结构采用调质钢材材质表现，通过调整材质的粗糙度、反射率参数，还原金属切削加工后的表面质感，对构件的棱边部分添加了细微的倒角高光效果，模拟实际零件去毛刺处理后的外观状态；渲染过程中采用三点布光方案，主光源从斜上方投射突出构件的立体轮廓，辅光源补充暗部细节避免阴影死黑，轮廓光勾勒零件边缘提升整体层次感，最终渲染效果清晰展现了各部分结构的衔接关系与金属材质质感。设计思路上，该终端构件作为机械系统的末端执行连接部件，充分考虑了结构的刚性与装配兼容性，空心轴结构可用于穿设管线或连接传动杆件，侧部方块基座可用于安装末端执行元件，轮盘结构可适配传动带或齿轮实现动力输入，各部分结构集成度高，在保证结构强度的前提下尽可能缩减了整体体积，减少不必要的材料冗余，同时各连接部位的尺寸均参考通用机械标准设计，可直接适配常规的紧固件、传动件，具备良好的工程实用性，能够直接用于机械系统的虚拟装配验证、工程出图以及后续的加工工艺规划。
