气动式自动锁定执行机构三维设计

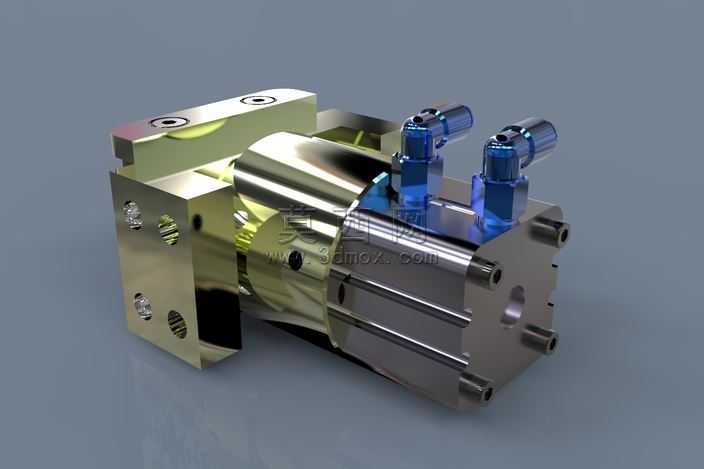

本作品为气动驱动的锁定执行机构三维模型，建模阶段采用参数化特征建模思路，先完成核心缸体的基准轴与基准面搭建，依次绘制缸筒的回转截面通过旋转特征生成主体轮廓，再对缸体端面的安装孔、气嘴接口、端盖定位槽进行切除特征建模，保证各孔位的同轴度与位置公差符合气动元件的装配要求。左侧安装支座采用拉伸加切除的方式构建，预留的安装沉孔与定位销孔严格按照通用五金安装规范设计，可直接适配标准紧固件完成整机固定。顶部两个蓝色气嘴接头单独建模后通过装配约束与缸体进气口完成配合，接头的快插结构细节完整还原，可直观展示气路连接方式。渲染阶段为金属缸体部分赋予抛光不锈钢材质，调整材质的反射粗糙度与金属度参数，还原金属构件表面的高光反射与细微磨砂质感，气嘴部分采用半透明蓝色工程塑料材质，添加轻微的折射效果区分不同构件的材质属性，安装支座部分赋予镀锌金属材质，通过不同的金属质感区分功能部件。结构设计上采用气缸直推式锁止原理，缸体内部预留活塞运动腔室，端盖处的多组螺栓孔用于固定端盖并密封缸腔，活塞伸出端可完成锁止动作，整体结构紧凑无冗余设计，各部件之间不存在干涉问题，装配关系清晰可拆解，可用于锁具结构原理演示、气动执行机构参考设计。建模过程中对所有棱边添加了符合实际加工要求的微小倒角，避免出现尖锐直角，还原真实机械加工的工艺特征，各配合面的公差预留符合机械装配常识，可直接导出工程图用于生产参考。
