车载收音设备主机外观结构三维设计

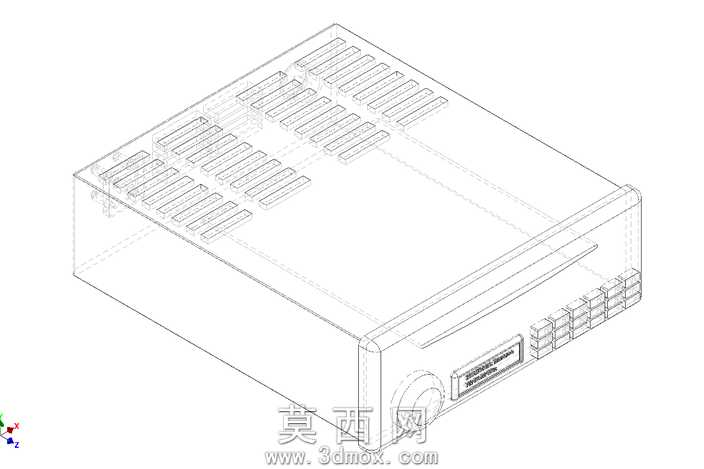

本模型为车载收音设备主机的三维结构设计，建模过程严格遵循车载电子设备的实际尺寸规范与装配逻辑，采用实体建模方式还原产品的真实形态。建模初始阶段先搭建主体长方体基准框架，确定壳体的长宽高比例，匹配车载中控安装位的通用尺寸要求，保证产品可适配常规车型的安装空间。壳体上表面设计有阵列式散热格栅结构，通过线性阵列与切除特征完成格栅的均匀排布，既保证设备工作时的散热通风需求，也兼顾了外观的规整性，格栅的凸起高度、间距都经过参数化调整，避免出现结构干涉或强度不足的问题。设备侧端面设计有两类接口结构，一类是圆形的音频外接接口，通过旋转凸台与切除特征完成接口的腔体与外壁建模，还原接口的插接深度与外壁厚度；另一类是多针脚的电源与信号连接插座，逐个绘制针脚的定位基准，通过拉伸特征完成每个针脚与插座基座的建模，保证针脚的排布位置与实际车载接插件的定义一致，满足装配对接的精度要求。壳体侧面还设计有层叠式的散热鳍片结构，通过多组平行拉伸特征叠加成型，增大壳体的散热面积，适配收音设备长时间工作的散热需求。材质渲染阶段，壳体主体采用哑光黑色工程塑料材质，调整材质的粗糙度与反光参数，还原车载电子壳体常用的ABS材质质感；接口部分的金属针脚采用哑光金属材质，模拟镀锡铜针的真实视觉效果，散热鳍片部分与主体材质保持统一，仅通过光影层次突出结构的立体感。设计过程中充分考虑车载设备的使用场景，所有边角都做了微小的圆角处理，避免安装过程中出现锐边划伤的问题，同时壳体的壁厚采用均匀化设计，保证注塑生产时的工艺可行性，整体结构无多余特征，所有结构都服务于设备的功能需求与安装要求，模型比例为1:1还原真实产品尺寸，可用于车载电子配件的结构展示、安装适配验证以及相关教学演示场景。
