箱内布管喷淋管路系统三维设计作品

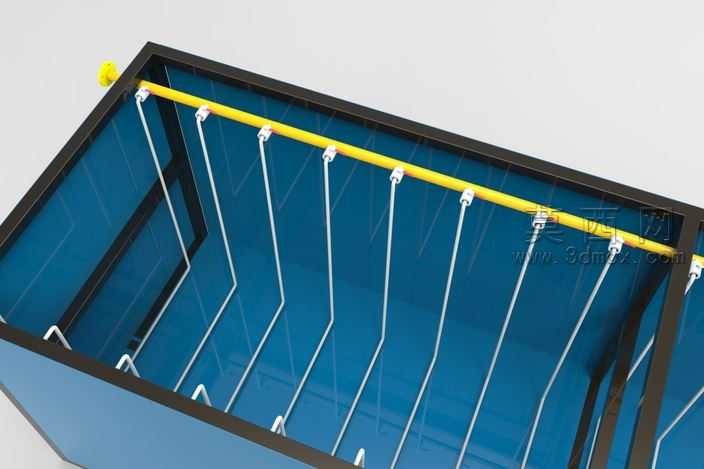

本作品为箱体内部喷淋布管系统的三维建模设计，整体围绕矩形容器的内部管路排布逻辑展开，在三维建模过程中，首先完成了敞口矩形容器的基体建模，对容器的侧壁、底部框架做了规整的结构搭建，明确了管路安装的基准面与固定点位。主管路沿箱体顶部长边方向水平布置，选用醒目的黄色材质区分主输送管路，在主管路上等距设置了多组分支接头，每处接头向下连接垂直布设的白色支管，支管末端延伸至箱体内部预设的喷淋点位，整体管路排布整齐对称，兼顾了流体输送的均匀性与安装维护的便捷性。建模过程中对管路连接细节做了精细化处理，每处管接头的卡扣结构、管路与箱体壁面的固定件都做了还原，避免出现管路干涉、固定点位缺失的问题。材质渲染阶段，对箱体壁面采用半透明蓝色材质模拟储液腔的视觉效果，既可以清晰展示内部管路的整体走向，也能直观呈现管路在箱内的空间位置关系；主管路的亮黄色材质与支管的纯白色材质形成明确区分，能够快速识别主辅管路的功能划分，固定件采用浅灰色硬质材质表现，还原五金配件的金属质感。设计思路上，该管路系统重点考虑了箱内流体分布的均匀性，等距排布的支管可以保证箱内各区域都能覆盖到喷淋范围，沿顶部边缘布置的主管路不会占用箱体内部的有效使用空间，同时预留了主管路端部的外接接口，方便与外部供液设备连接。建模时严格遵循管路设计的规范，所有管路转角都做了平滑过渡处理，减少流体输送过程中的阻力损失，每处支管与主管的连接位置都做了密封结构的细节表现，保证管路系统的密闭性，整体结构完整，可直观展示布管方案的布局逻辑，也可用于管路安装的指导演示。
