工业传动用内啮合螺旋齿轮三维设计

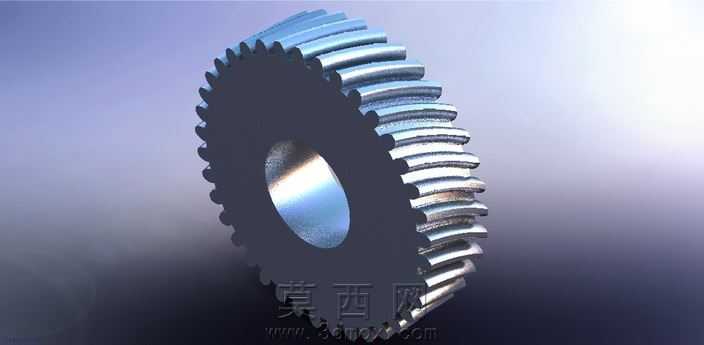

本螺旋齿轮采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动齿轮的设计规范，首先通过草图绘制确定齿轮的分度圆、齿顶圆、齿根圆基准尺寸，结合螺旋角参数完成齿廓曲线的精准绘制，通过螺旋扫描特征生成连续的斜向轮齿结构，保证每一个轮齿的螺旋升角、齿厚、齿距参数完全一致，避免传动过程中出现卡滞、啮合间隙不均的问题。模型整体为内啮合齿圈结构，中心设置光滑的轴孔安装位，可与配套传动轴完成装配，轮齿部分做了合理的齿顶倒角、齿根过渡圆角处理，既能够降低啮合过程中的应力集中问题，也能减少传动运行时的轮齿磨损，延长零件的实际使用寿命。材质设置上选用工业常用的合金结构钢材质，渲染时还原了金属零件经机加工后的哑光金属质感，对齿面、轴孔配合面做了精加工面的质感区分，清晰呈现不同加工面的粗糙度差异。结构设计上充分考虑螺旋齿轮传动平稳、噪音低、承载能力强的特性，轮齿的螺旋方向、齿宽参数经过合理匹配，可适配平行轴间的动力传递场景，能够在高速重载的传动工况下保持稳定的运行状态。建模过程中对所有特征做了参数化关联，后续可根据实际传动比、中心距、载荷需求快速调整齿轮模数、齿数、螺旋角等核心参数，无需重新绘制基础特征即可衍生出不同规格的同系列螺旋齿轮模型，大幅提升同类型零件的设计效率。模型的每一处结构细节都对应实际加工工艺要求，不存在无法落地生产的异型结构，可直接用于后续的工程图生成、装配干涉检查、运动仿真分析等工作环节，为实际生产加工提供准确的三维数据支撑。
