带弹性形变效果的弯曲网格结构建模作品

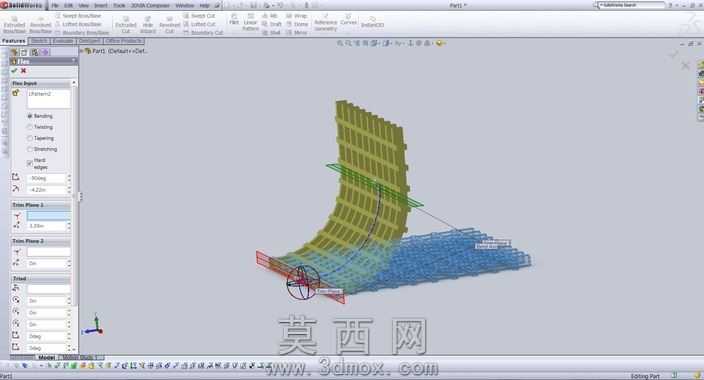

本作品为针对弯曲网格形变问题打造的三维建模成果，建模过程依托三维设计环境完成，核心围绕网格结构从平直状态向平滑弯曲状态过渡的形态还原展开，全程兼顾结构逻辑与形变表现的合理性。建模初期首先搭建平直网格的基础框架，按照均匀排布的逻辑设定网格单元的间距与杆件尺寸，确保基础网格的规整性，每一处网格节点的连接关系都经过严谨梳理，避免后续形变过程中出现结构错位、连接断裂的问题。完成基础平直网格搭建后，通过曲面引导、形变约束的方式实现网格的弯曲处理：首先绘制符合弯曲弧度要求的引导曲线，将引导曲线作为网格形变的路径参照，通过约束绑定让网格节点沿引导路径逐步位移，过程中实时调整不同区段网格的形变幅度，靠近固定端的网格形变幅度较小，保持接近平直的结构状态，向自由端延伸的过程中逐步加大弯曲曲率，最终形成平滑自然的弧形过渡效果，全程保证网格杆件的连接关系不发生错乱，每一个网格单元的形变都符合弹性弯曲的物理逻辑。材质设置上，针对网格结构选用半透明的工程塑料质感材质，适当调整材质的透明度与反光参数，既能够清晰展现网格内部的连接结构与排布逻辑，也能通过光影变化凸显弯曲曲面的弧度走向，不同弯曲区段的光影反射差异可以直观呈现形变的梯度变化。为了更清晰地展现结构逻辑，建模过程中还添加了辅助参考元素：在网格的固定端设置红色的固定基准参照，在弯曲区段添加绿色的曲率参考线，同时搭配三维坐标辅助标识，直观呈现弯曲形变的空间方向与坐标位置，让观看者可以快速理解网格弯曲的空间形态与约束逻辑。整个建模过程重点解决了大曲率弯曲下网格单元变形失真、节点连接错位的问题，通过分步约束、逐段调整的方式，让最终的弯曲网格既符合视觉上的平滑效果，也满足弹性形变下的结构合理性，可作为网格类结构弯曲形变模拟、相关力学分析演示的参考模型，也能为同类曲面网格结构的建模流程提供可参照的实现思路。
