通用小型FPV航拍专用监视器三维设计

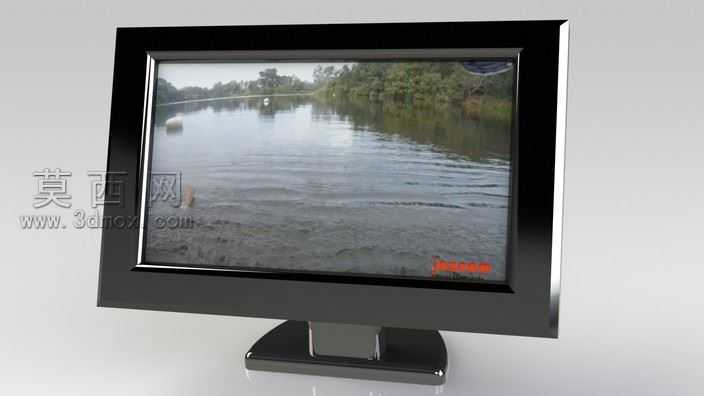

本作品为适配FPV第一视角航拍场景打造的小型桌面监视器三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先从产品整体比例定位入手，先确定显示面板的核心尺寸边界，再依次向外延伸构建前壳边框、后壳腔体、底部支撑底座三大核心结构模块。建模过程中对边框的窄边过渡做了精细化处理，前壳边框采用微弧收边设计，既保证屏幕装配的限位结构精度，也还原了消费级显示设备的圆润视觉质感，后壳部分预留了散热格栅、接口安装位的结构特征，底部底座采用分体式连接设计，包含支撑立柱与底盘两部分，立柱与后壳的连接位置做了转轴限位结构的预留，可实现屏幕俯仰角度的调节，还原真实产品的使用调节功能。材质渲染阶段，针对不同部件做了差异化材质分配：屏幕边框采用高光亮面黑色塑料材质，添加细微的反光粗糙度参数模拟注塑外壳的质感，屏幕显示区域赋予玻璃覆盖层材质，搭配真实的航拍水面场景贴图模拟屏幕通电显示效果，底座部分采用半哑光黑色塑料材质，边缘做了轻微的倒角高光处理，金属装饰边条赋予镀铬金属材质，调整反射强度与环境贴图的映射关系，还原金属亮边的锐利反光效果。结构设计上充分考虑FPV场景的使用需求，整体机身做了轻量化的壁厚控制，外壳壁厚统一设置为1.8mm，既保证结构强度也适配小型便携设备的重量要求，内部腔体预留了驱动电路板、供电模块的安装空间，屏幕与前壳的装配位置设计了0.2mm的装配间隙，避免组装时出现干涉问题，底座底盘做了配重区域的结构预留，保证屏幕放置时的稳定性。整体设计围绕FPV户外使用的场景需求，在外观上兼顾桌面显示设备的规整感与航模配件的实用属性，所有结构特征均参考真实量产产品的工艺要求设计，可直接用于产品外观验证、3D打印手板制作或者场景展示素材使用，模型的所有特征均为可编辑参数，可根据实际需求调整屏幕尺寸、边框宽度、底座造型等细节，适配不同规格的FPV显示设备设计需求。
