抛光铝合金材质电梯框架结构设计

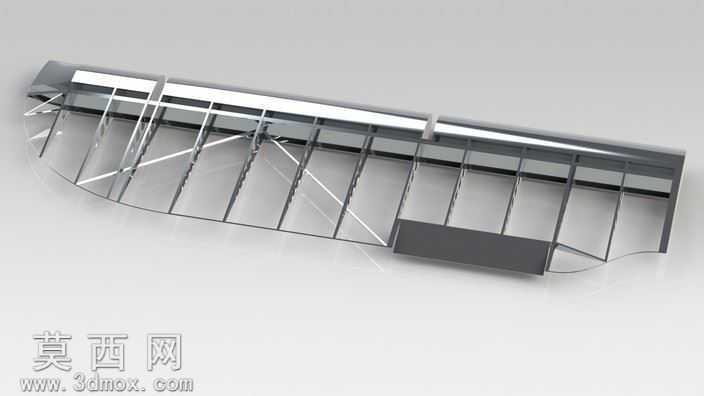

本作品为电梯配套的抛光铝合金框架三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据电梯类项目的实际安装尺寸需求，确定框架整体的弧形外轮廓与分段式排布逻辑，将整体框架拆解为顶部横向承载梁、竖向支撑肋板、底部定位封边三大核心模块，每个模块的零件均通过草图驱动、特征拉伸与阵列命令完成建模，确保各安装孔位、拼接卡槽的尺寸精度符合装配公差要求。材质编辑阶段针对抛光铝的特性进行参数调试，为金属材质添加高反射率的表面属性，调整高光层级与粗糙度参数，还原抛光铝合金经过表面处理后的亮面金属质感，同时对框架的拼接缝隙做细微的倒角处理，避免渲染时出现生硬的棱角穿模问题。结构设计上充分考虑铝合金材质的轻量化优势与承重需求，竖向支撑肋板采用等间距排布方式，相邻肋板之间通过斜向加强筋连接，在降低整体构件重量的同时提升框架的抗形变能力，顶部承载梁设计为分段拼接结构，便于实际生产中的运输与现场组装，底部封边构件预留了与电梯主体结构连接的固定位，可直接适配对应型号电梯的安装接口。渲染阶段采用工作室环境光布光方案，通过多组柔光光源从不同角度照射框架，突出抛光铝表面的反射效果与结构线条的层次感，同时添加柔和的地面阴影增强模型的真实感，整体设计兼顾了外观的精致度与实际使用的结构强度，可直接应用于会议类配套电梯项目的方案展示、生产加工参考，也可作为同类铝合金框架结构设计的参考模板，帮助设计者快速掌握金属框架类构件的参数化建模逻辑、抛光金属材质的调试技巧，以及兼顾轻量化与结构强度的框架排布设计思路。
