无人机用U11超重型多旋翼动力电机结构设计

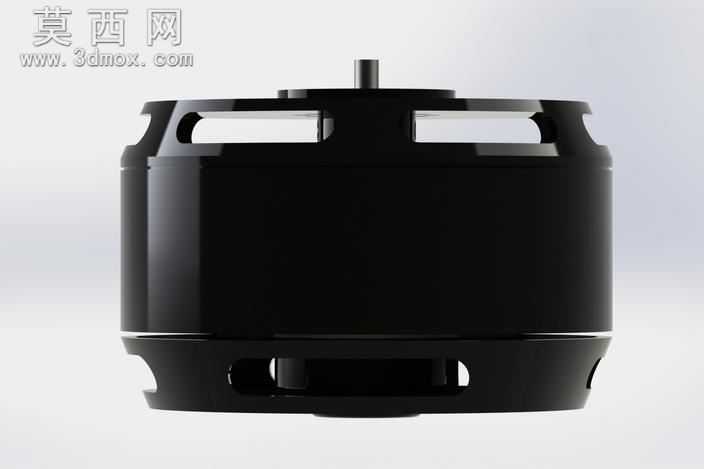

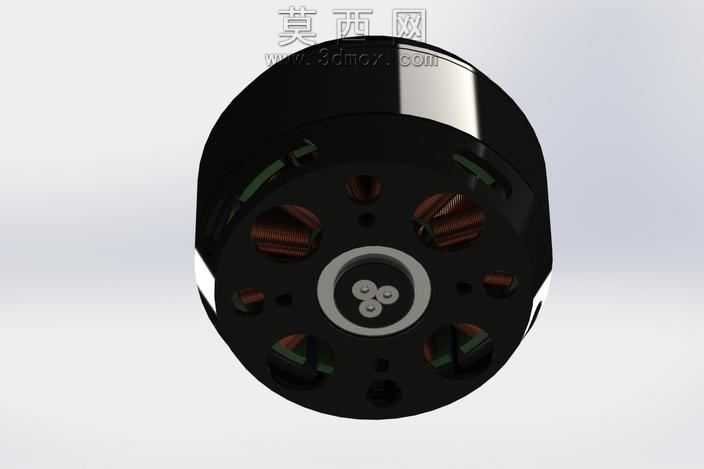

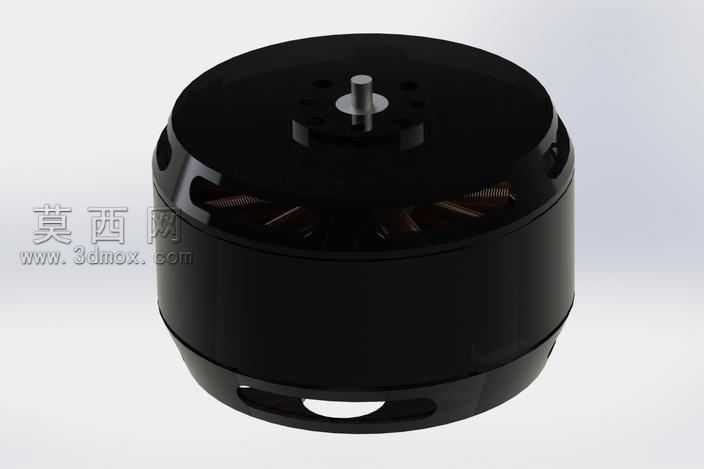

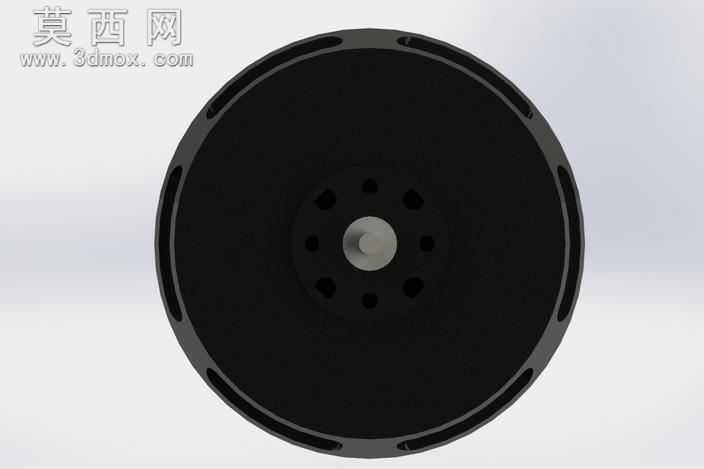

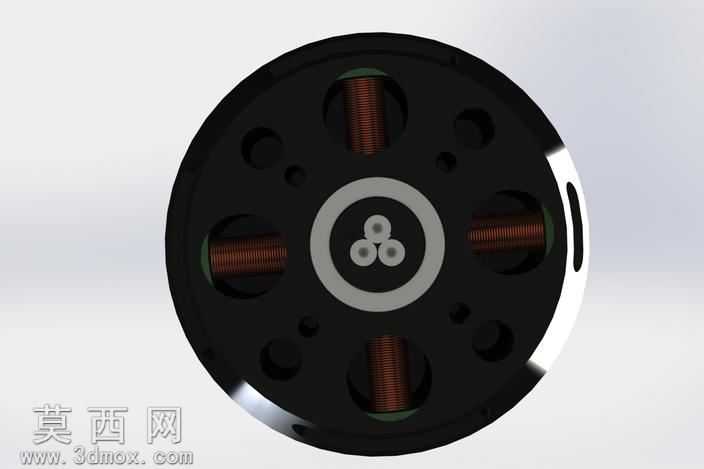

本模型为适配大载重多旋翼飞行器的超重型盘式动力电机，采用SolidWorks完成全参数化三维建模，建模过程严格遵循动力电机的工程设计逻辑，对电机的外转子壳体、中心输出轴、定子安装位、散热开槽、安装孔位等结构进行1:1还原。模型渲染阶段采用哑光黑色金属材质模拟电机外转子的阳极氧化铝合金外壳，中心输出轴赋予亮面金属质感还原不锈钢轴件的加工质感，通过光影调整突出壳体表面的散热凹槽结构，清晰展现电机的外观轮廓与细节特征。结构设计上，该电机采用外转子无刷结构，外转子壳体周向均匀开设多道弧形散热槽，既能够降低电机高速运转时的风阻，又可以提升运转过程中的空气对流散热效率，适配大负载持续工作的散热需求；转子端盖中心设置凸台式输出轴安装位，端盖表面环形均匀分布多组安装孔，可直接适配多旋翼飞行器的螺旋桨安装座，保证动力输出的同轴度与连接可靠性；中心轴采用台阶式定位结构，可匹配两端轴承安装位，保障转子转动的同轴精度，降低高速运转时的径向跳动。设计过程中充分考虑超重型动力电机的载荷需求，壳体壁厚做了针对性加强，避免大拉力输出时出现结构形变，同时兼顾轻量化设计要求，在非受力区域做了减重优化，平衡结构强度与整机重量。模型完整还原了电机的装配关系，各零部件可独立拆解查看，能够清晰展现外转子、定子、输出轴的配合逻辑，可用于大载重无人机动力系统的结构验证、装配模拟以及相关教学演示场景，为多旋翼重载动力系统的设计优化提供直观的三维参考。
