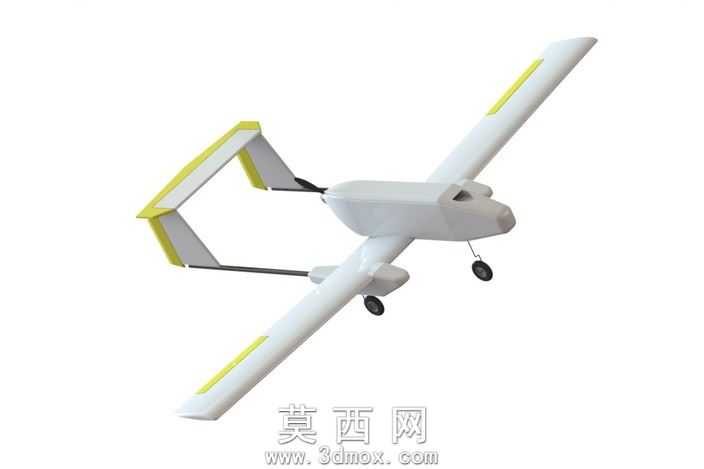

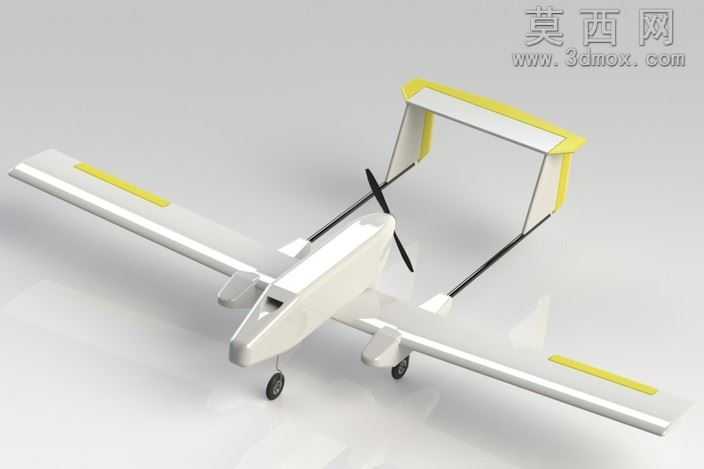

电动测试原型无人机样机三维设计

本款测试无人机样机的三维建模工作围绕功能验证需求展开，建模初期先明确核心设计指标：设定翼展尺寸为1.2米，整体收纳尺寸控制在80厘米×50厘米×20厘米范围内，适配原型测试阶段的运输、调试与多场景试飞需求。建模过程中优先梳理整机结构逻辑，将机身划分为动力舱段、传感搭载舱段、翼面连接段三个核心模块，各模块间预留标准装配接口，方便后续实体加工阶段的拆装调试与部件替换。针对电动动力系统，建模时精准还原动力输出端的安装位尺寸，匹配电机、电调、螺旋桨的装配公差，确保动力单元与机身框架的贴合度，避免后续实体组装出现干涉问题。对于可移动的鼻子传感器节点，建模时单独设计可调式安装结构，预留多维度调节余量，可根据测试需求调整传感器的探测角度与伸出长度，传感器走线槽沿机身内部框架隐蔽布置，既保证外观整洁度，也避免试飞过程中线缆外露产生风阻干扰。机身外表面的褶皱与包络结构建模时，采用曲面放样与实体加厚结合的方式，还原轻量化蒙皮的贴合形态，在保证结构强度的前提下尽可能降低整机自重，适配电动动力系统的续航表现。材质渲染阶段，机身框架选用轻质航空复合材质表现，表面做哑光磨砂处理减少飞行反光，翼面采用半透明轻质蒙皮材质，直观展现内部翼肋的支撑结构，传感器模块做高亮金属质感处理，突出功能部件的辨识度。整体建模过程严格遵循原型测试的实用性原则，未添加冗余装饰结构，所有曲面与实体结构均服务于试飞测试的功能需求，各部件的连接位置、活动间隙均经过尺寸校验，确保三维模型可直接导出用于后续的3D打印加工与零部件开模验证，为实体样机的制作提供精准的三维数据支撑，减少实体调试阶段的改造成本，缩短原型机的研发迭代周期。
