等径三通卡套式液压管接头三维设计

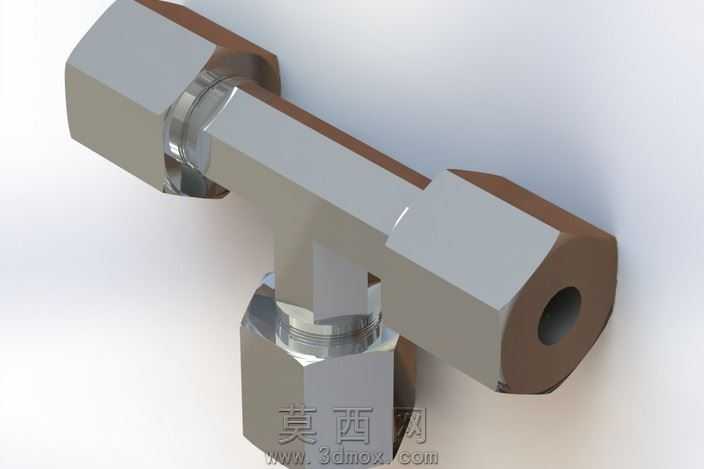

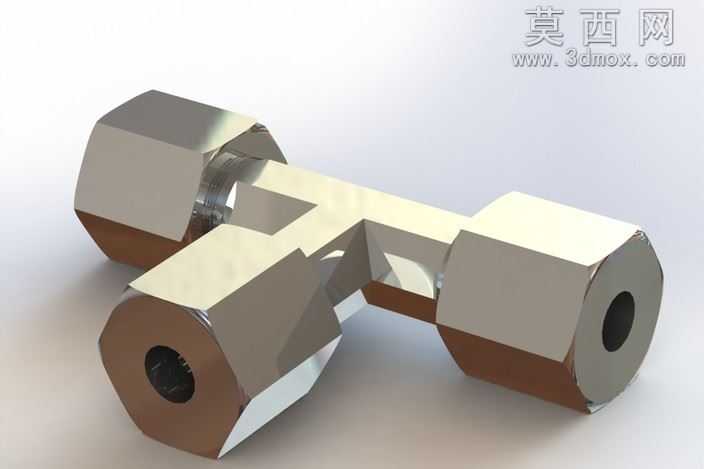

本作品为等径三通卡套式管路接头的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循卡套式管接头的行业尺寸规范，保证各接口尺寸、公差配合符合实际生产装配要求。建模阶段首先绘制接头主体的截面草图，通过拉伸、切除等基础特征构建三通主体的基础轮廓，针对三个端部的六角锁紧结构，采用多边形草图拉伸结合倒角特征完成，精准还原六角螺母的对边尺寸、倒角角度，保证扳手操作空间的结构合理性。针对接头内部的流体通道，采用同轴心切除特征完成等径直通孔的构建，保证三个接口的通道内径一致，满足流体等径分流的使用需求，通道与外轮廓的过渡位置添加圆角特征，避免应力集中同时优化流体流动路径。卡套密封位置的密封槽结构采用旋转切除特征完成，精准控制槽宽、槽深以及槽的角度参数，保证卡套装配后能够实现可靠的硬密封效果。材质设置阶段，为接头主体赋予金属不锈钢材质，调整材质的反射率、粗糙度参数，模拟金属机加工后的表面质感，六角端面位置设置轻微的磨砂质感，还原实际零件铣削加工后的表面效果，通道内壁设置光滑金属质感，体现内孔精加工的表面状态。渲染阶段采用工作室柔光环境，添加多组辅助光源突出金属零件的棱边转折与曲面反光效果，通过透视角度调整完整展示三通接头的三个接口结构、六角锁紧部位的外形特征，清晰呈现零件的整体结构比例。设计过程中充分考虑零件的加工工艺性，所有棱角位置均添加符合加工要求的倒角或圆角，避免锐边，外部结构无倒扣特征，满足常规数控加工的工艺要求，三个接口的同轴度、端面垂直度均在建模阶段通过几何约束保证，可直接导出工程图用于生产加工，也可导入流体仿真软件完成管路流场的模拟分析。
