三法兰连通弯式管路接头三维设计

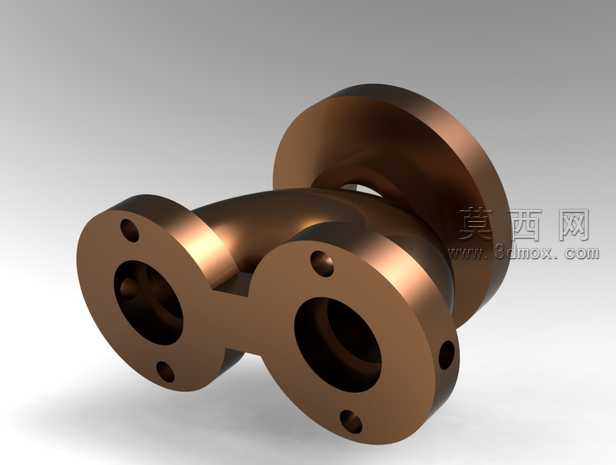

本作品为三法兰连通弯式管路接头的三维建模设计成果，建模阶段采用扫掠特征作为核心构建逻辑，首先绘制各法兰端面的基准定位草图，确定三个法兰接口的空间相对位置与角度关系，其中两个法兰接口位于同一侧平行排布，第三个法兰接口通过90度弯转的流道与前两个接口实现连通，精准匹配多管路汇通转接的使用需求。建模过程中严格遵循机械加工的尺寸规范，对法兰盘上的螺栓安装孔进行均匀圆周阵列排布，保证孔位的同轴度与位置度公差符合管路连接的装配要求，同时对弯管流道的内壁做平滑过渡处理，避免流道转折处出现直角结构，降低管路输送过程中的流体阻力。材质渲染阶段选用古铜色金属材质，模拟铸铜管件的真实质感，调整材质的金属度、粗糙度参数，还原金属表面经精加工后的细腻反光效果，同时在模型底部添加柔和的投影效果，增强三维模型的空间立体感与真实感。结构设计上，在两个平行排布的法兰之间设置了加强连接筋结构，有效提升接头整体的结构强度，避免管路承压时接口处出现形变开裂的问题，各法兰端面均做了凸台密封面设计，能够适配管路连接中的密封垫片安装需求，保证管路连接后的密封性能。整体建模过程严格遵循参数化设计逻辑，所有特征尺寸均可根据实际使用场景的管路通径、压力等级进行快速调整修改，模型的倒角、圆角细节处理到位，没有出现破面、特征重叠等建模问题，既可以用于产品设计阶段的结构验证、装配干涉检查，也可用于管路系统的三维布局展示、产品宣传渲染素材使用，能够直观呈现该类多通法兰接头的结构特点与装配形态。
