钣金折弯安装固定支架结构设计

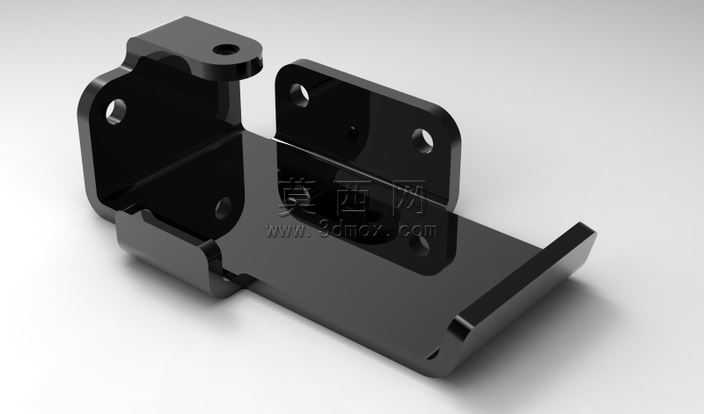

本支架采用三维参数化建模方式完成整体结构设计，建模过程中优先遵循钣金加工工艺逻辑，以基础平板特征为设计起点，通过精准的折弯参数设定生成两侧立壁与前端限位翻边，所有折弯处均预留符合钣金冲压工艺要求的内R角，避免加工过程中出现应力集中导致的板材开裂问题。模型两侧立壁上分别设计有对应规格的安装通孔，孔位位置经过装配干涉校验，可直接匹配对应规格的紧固件完成与安装基体的连接固定，左侧立壁额外延伸出带孔的连接耳片，可用于外接附属部件的定位安装，拓展了支架的使用场景。整体结构采用一体化折弯成型设计，无需额外焊接拼接工序，既提升了零件整体结构强度，也有效降低了生产加工成本。建模过程中对板材厚度进行了参数化关联设置，可根据实际承重需求快速调整板材规格，所有边角位置均做了钝化处理，避免安装使用过程中出现锐边划伤的安全隐患。渲染阶段采用哑光金属材质模拟冷轧钢板的表面质感，搭配中性灰色背景突出支架的结构轮廓，通过多角度光影调整清晰呈现各折弯面的衔接关系与孔位分布特征，整体结构设计兼顾了安装便捷性、结构稳定性与加工经济性，可直接用于通用设备的部件支撑、线路固定或小型功能模块的安装承载场景，模型结构完整无破面，特征树逻辑清晰，可直接导出用于工程图生成或加工工艺编制。
