壁挂式沥水肥皂置物架结构设计

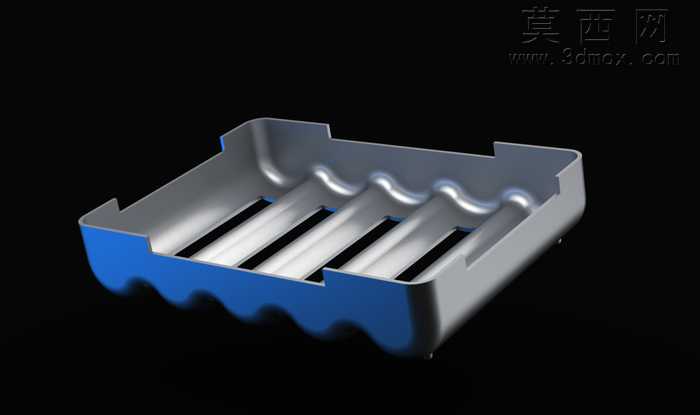

本作品为壁挂式沥水肥皂置物架的三维结构设计，建模阶段采用Pro/Engineer Wildfire完成全参数化特征构建，首先通过草绘绘制置物架的外轮廓基准曲线，以拉伸命令生成主体围边的基础实体，针对皂架内部承托肥皂的波浪形定位结构，采用可变截面扫描结合阵列命令完成连续的弧形凸起造型，该结构可让肥皂与承托面形成多点接触，避免整块肥皂贴合平面造成积水软化。沥水结构设计上，在承托区域开设四条平行的长条形通槽，槽边做R1.2的圆角过渡处理，既保证沥水通畅，也避免锐角结构在注塑生产时出现应力集中、脱模困难的问题。置物架底部采用波浪形下沿设计，既可以引导沥下的水珠沿弧边集中滴落，避免积水沿墙面漫流，也通过曲面变化提升产品的视觉层次感。侧壁顶部设置对称的内凹挂装卡位，可直接卡入配套的壁挂粘钩或螺丝固定座，无需额外连接件即可完成安装，卡位处做加厚处理提升结构强度，避免长期承重出现断裂。材质渲染阶段，主体采用哑光ABS塑料材质，设置粗糙度0.6、反射率0.15的材质参数，还原卫浴塑料配件的细腻磨砂质感，底部边缘做分色处理，采用饱和度适中的蓝色哑光材质与主体银灰色形成视觉区分，渲染时采用三点布光方案，主光源从侧上方45度照射突出结构的曲面起伏，辅光源补光弱化阴影死黑区域，轮廓光勾勒产品边缘提升立体感，最终渲染效果清晰呈现皂架的所有结构细节与材质特征。整体设计兼顾实用功能与生产工艺合理性，所有壁厚保持均匀的2mm厚度，转角处均做圆角过渡，完全符合注塑成型的工艺要求，可直接用于后续的模具开发与量产落地。
