多通法兰连接金属接头三维结构设计

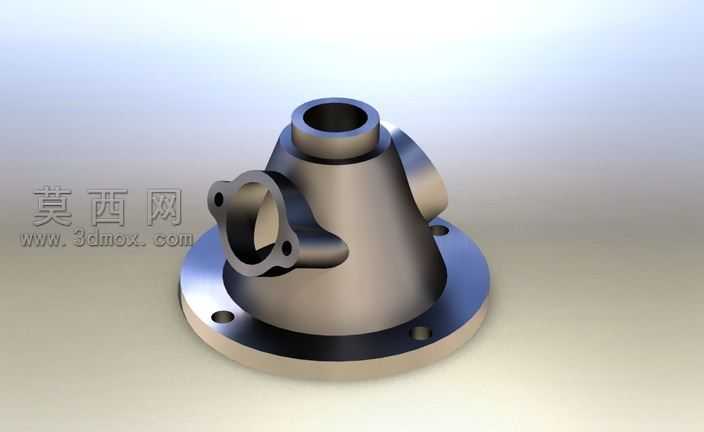

本作品为多通法兰连接式金属接头的三维建模设计成果，建模阶段采用参数化特征建模思路完成整体结构搭建，首先以底部圆形安装法兰为基准特征，绘制法兰盘的外轮廓、安装孔位分布草图，通过拉伸特征生成法兰基座实体，精准控制法兰厚度、安装孔的孔径与孔位分度圆尺寸，保证后续安装对接的适配性。在基座之上构建锥形过渡主体结构，通过放样融合特征连接法兰端的大直径截面与顶部的小直径接口截面，调整锥面的拔模斜度，兼顾结构强度与流体通行的顺畅性，避免直角结构带来的应力集中问题。主体侧面分布两个侧向接口，采用拉伸凸台与法兰安装边组合的特征构建，每个侧向接口都设计有带安装孔的对接法兰边，接口内部做通孔贯通处理，与主体内腔、顶部接口形成完整的多通路连通结构，建模过程中对各接口的同轴度、相邻接口的角度位置做参数约束，保证各通路的位置精度。材质与渲染阶段，为模型赋予哑光金属材质，模拟铸钢或铝合金机加工后的表面质感，调整材质的粗糙度、金属度参数，还原金属零件表面细微的机加工纹理，同时对法兰安装面、接口配合面做轻微的高光处理，区分加工面与非加工面的视觉差异。场景布光采用三点布光方案，主光源从斜上方投射，突出零件的主体轮廓与锥面的曲面过渡，辅助光源补充暗部细节，避免侧面接口区域出现死黑，背景采用渐变浅灰色调，将视觉焦点集中在零件本身，渲染输出的效果图清晰展现零件的整体形态、各接口的分布位置与法兰的安装结构。结构设计上充分考虑零件的实际使用场景，底部法兰用于整体结构的固定安装，顶部与侧向的三个接口可分别对接不同方向的管路，锥形主体既可以实现不同管径的过渡转换，也能优化介质在通路内的流动路径，减少流阻，各接口的法兰边设计保证管路连接的密封性与连接强度，整体结构无冗余特征，壁厚均匀，符合机械加工与铸造工艺的成型要求，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整各接口的通径、法兰尺寸、整体高度等参数，具备较强的设计复用性。
