微型压装式测力称重传感元件三维结构

　　做精密压装设备的结构设计时，最头疼的就是狭小空间内的力值采集，常规尺寸的称重传感器根本塞不进工装的安装位，这款外径8mm的微型压缩式测力元件，刚好能解决这类紧凑布局下的力检测需求。从实际应用场景来看，这类微型传感元件常被用在精密电子压装机的压头末端、微型伺服压力机的工位检测点、3C产品组装的卡扣压合工位，还有小型试验台的载荷校验位置，这些场景的共同特点就是安装空间极度受限，同时对力值检测的响应速度和精度有一定要求，不能因为传感器尺寸小就牺牲检测稳定性。

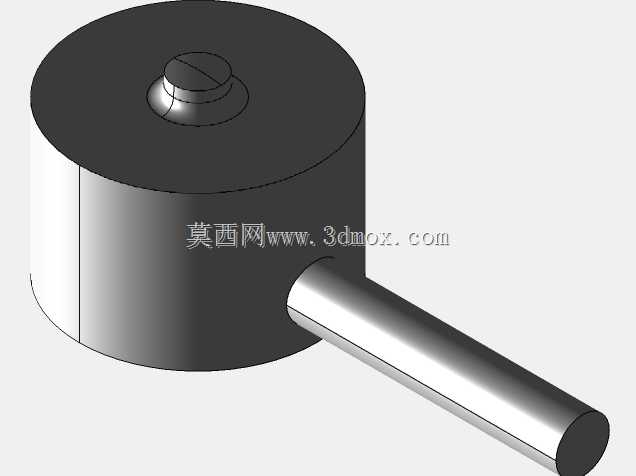

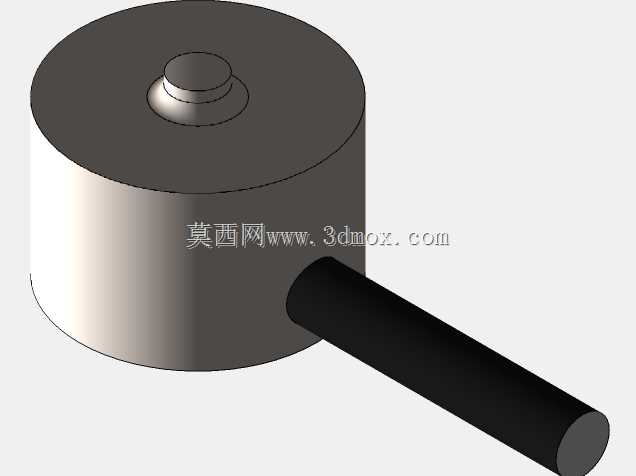

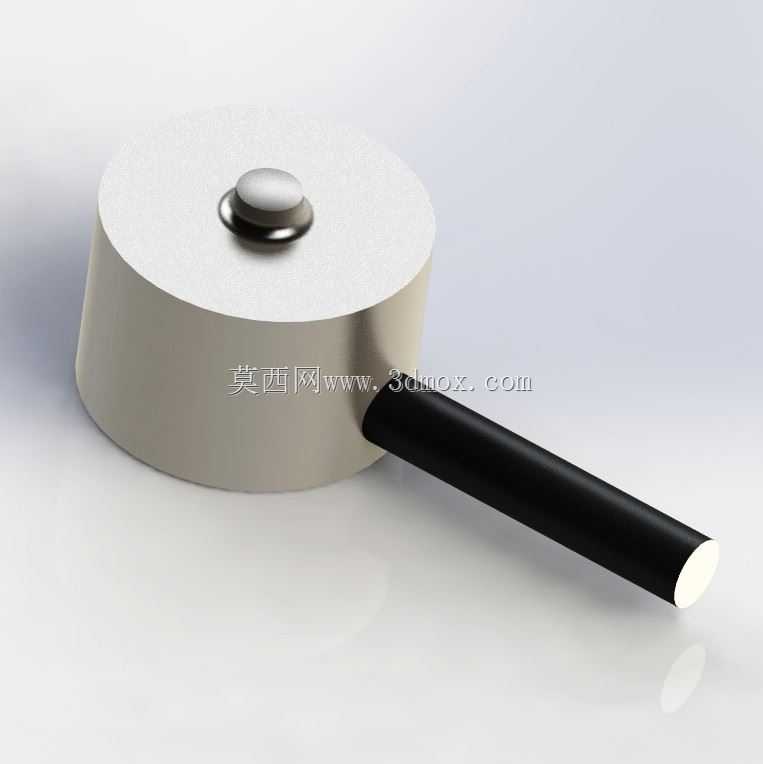

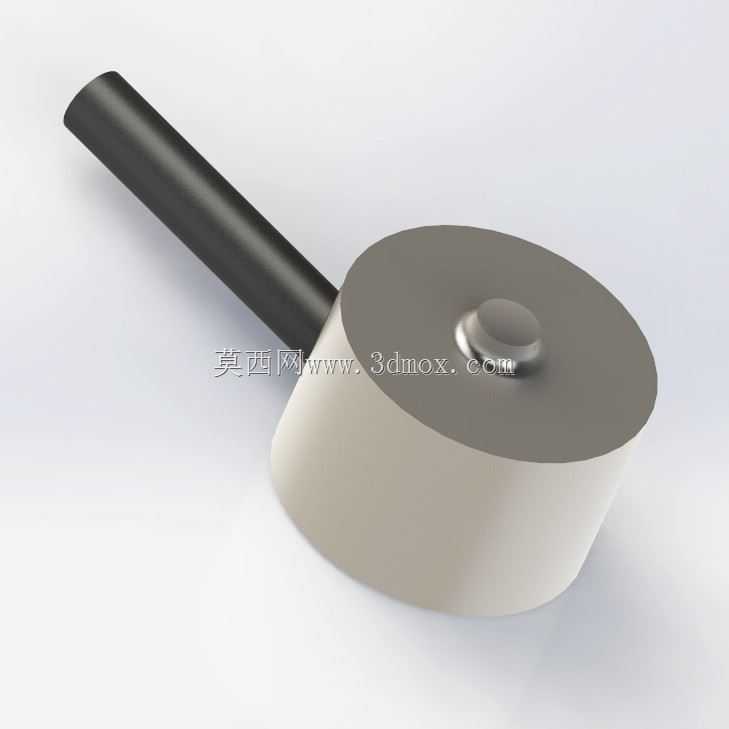

　　从结构设计思路来看，这款传感元件采用了圆饼式的主体构型，顶部设置了凸起的球面受力触头，这种设计的核心作用是自动对中受力方向，避免压装过程中出现偏载导致的检测误差，哪怕压合面存在微小的角度偏差，球面触头也能将外力顺畅传递到内部的应变检测结构上。侧向引出的屏蔽线缆采用了硬护套出线设计，既可以避免线缆弯折处的应力直接作用在传感主体的密封位置，也能在安装时通过线缆护套做辅助定位，不需要额外设计复杂的线缆固定结构，对于紧凑工装来说能省出不少排布空间。

　　尺寸与安装边界方面，主体圆柱外径仅8mm，整体轴向高度控制在极低的水平，安装时只需要在工装基板上加工对应直径的沉孔，将传感主体嵌入沉孔内，依靠圆柱面做径向定位，底部贴合沉孔端面做支撑即可，不需要额外设计复杂的安装法兰或者锁紧结构，大幅降低了配套工装的加工难度。受力触头高出主体端面的尺寸经过精准控制，既保证压合过程中触头先接触被测工件，也不会因为伸出量过大导致侧向受力损坏内部应变片。出线方向沿主体径向水平延伸，安装时可以根据工装的走线空间调整线缆朝向，不需要改动主体结构就能适配不同的走线布局。

　　功能特性上，这类压缩式传感元件只响应轴向的压力载荷，对于侧向的微小扰动力有一定的抗干扰能力，适合压装过程中存在微小振动的工位使用。主体采用金属密封结构，能适应车间内的少量切削液、粉尘环境，不需要额外做防护外壳就能满足常规工业场景的使用要求。在做三维建模配套选型时，需要重点关注传感主体的安装孔深度、出线位置的最小弯折半径，以及受力触头的活动行程，避免工装装配后出现触头被顶死、线缆被结构件挤压的问题，同时要保证传感主体的支撑面有足够的平面度，避免安装面不平导致的初始力值偏差。
