微型纽扣式压力称重传感元件结构设计

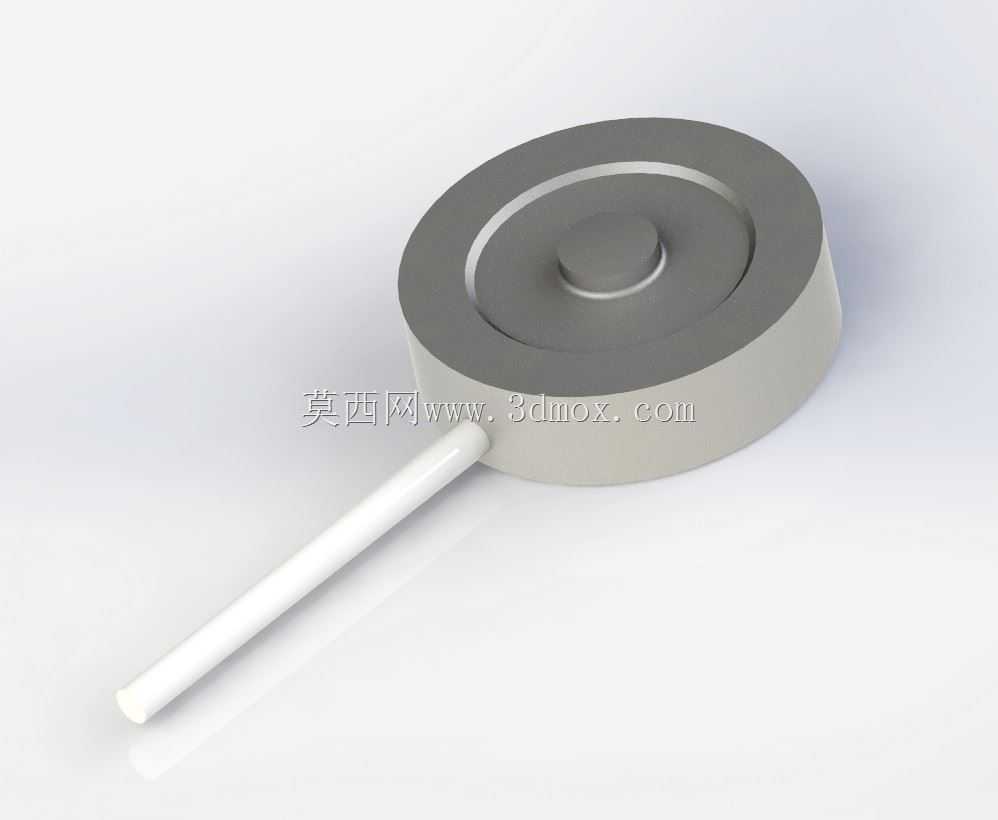

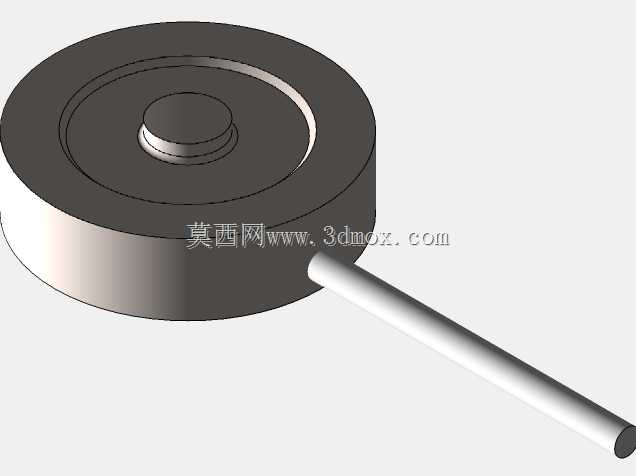

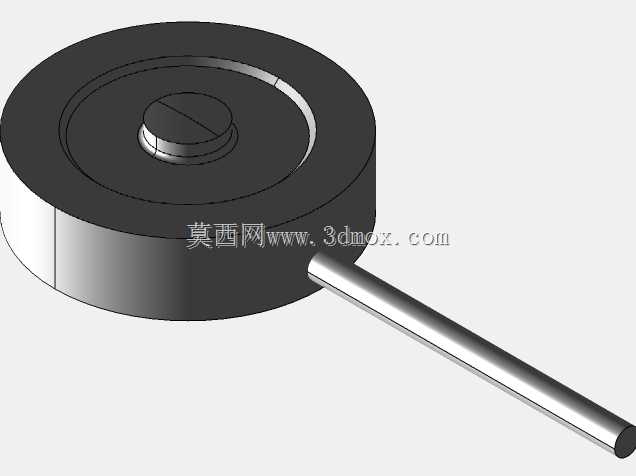

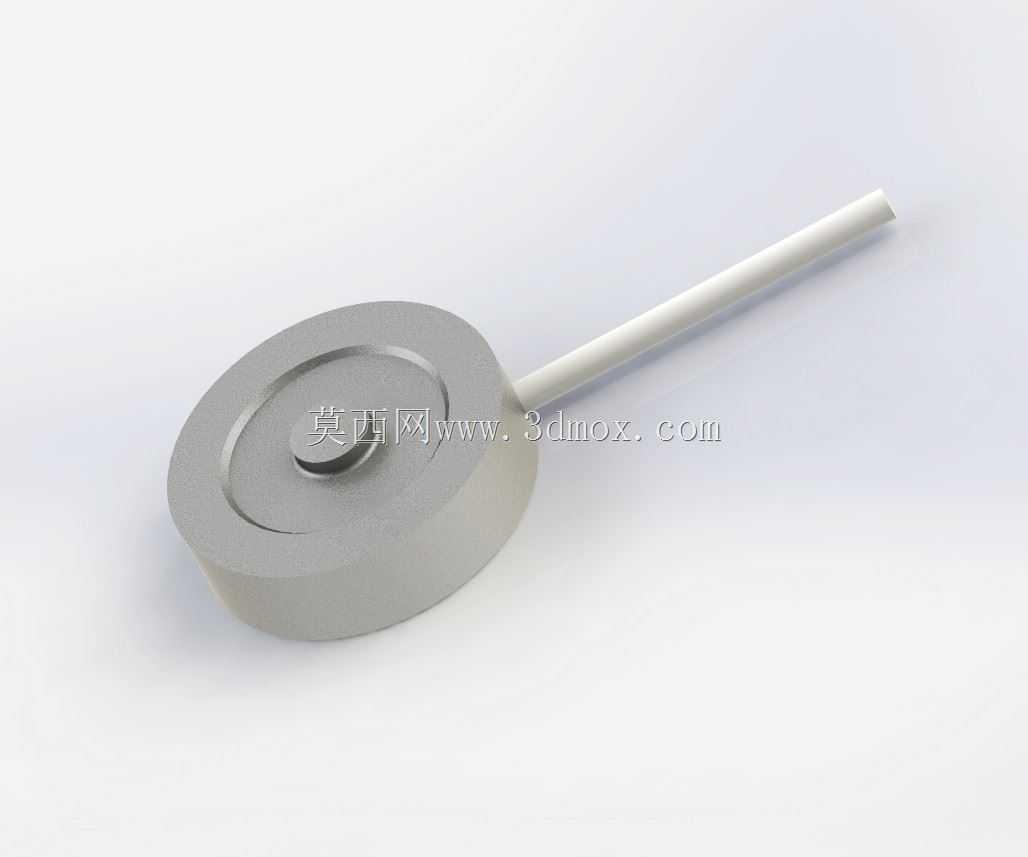

这款微型纽扣式压力称重元件，主要面向狭小安装空间内的精准力值检测场景设计，在3C电子装配压装力监测、小型医疗设备夹持力反馈、精密注塑件顶出力检测、智能穿戴设备按压力采集、微型伺服执行机构出力校验等场景中，能够在不占用过多安装空间的前提下，提供稳定可靠的力值数据输出。不同于常规尺寸的测力元件，这款产品采用扁平纽扣式的整体构型，核心受力面为中心凸起的圆形承压台，外围环形结构作为受力承载的弹性基体，出线端采用侧出引线的布局方式，能够最大程度压缩轴向安装尺寸，适配安装高度受限的紧凑设备内部空间。从功能设计层面来看，该元件采用电阻应变式测量原理，弹性基体采用高强度合金钢材加工，经过精密热处理保证受力后的形变线性度，当承压台受到垂直方向的压力载荷时，弹性基体产生微米级的弹性形变，粘贴在弹性体内部应变区的应变片将形变信号转化为线性的电信号输出，经过后续信号调理即可得到精准的压力数值，可覆盖50kg量程范围内的静态、动态力值检测，测量精度能够满足工业级检测场景的重复定位与力值监控需求。在安装边界设计上，产品整体为规则圆柱外形，外壳边缘做了微小的倒角处理，既可以采用嵌入式安装直接卡入预留的圆形安装槽内，也可以通过外围环形面的预留孔位采用法兰式固定，侧出的引线采用高柔性耐弯折线材，出线位置做了应力释放结构，避免设备运行过程中引线反复弯折导致的线芯断裂问题。产品的薄型设计思路，核心是解决传统柱状测力元件轴向尺寸过大，无法嵌入紧凑结构的痛点，在设计过程中通过有限元分析反复优化弹性体的壁厚分布，在保证整体结构强度、避免过载损坏的前提下，尽可能压缩整体厚度，同时保证弹性形变区域的应力分布均匀，避免局部应力集中导致的测量误差或者长期使用后的疲劳损坏。在实际应用中，这类微型测力元件往往需要配合简单的信号放大电路使用，能够直接接入设备的PLC控制系统，实现压装过程的力值闭环控制，避免压力过大损坏精密工件，也能够实时监测装配过程的力值曲线，筛选出装配不到位或者零件尺寸超差的不良品。在小型自动化设备的末端执行器上，这类元件可以集成在气动吸盘或者微型夹爪上，实时反馈夹持力大小，避免夹持力过大夹损轻薄工件，也能避免夹持力不足导致的工件掉落问题。整体结构没有多余的冗余设计，所有构型都服务于小空间安装、高精度测量的核心需求，承压台的凸起高度经过精准计算，既能够保证受力时载荷垂直传递到弹性体核心应变区，避免偏载带来的测量误差，也不会因为凸起过高额外增加整体的安装尺寸，外壳采用密封式设计，能够适配普通工业场景的防尘防油需求，不需要额外加装防护外壳就可以直接安装在设备内部使用。
