重型悬挂式单轮脚轮结构设计

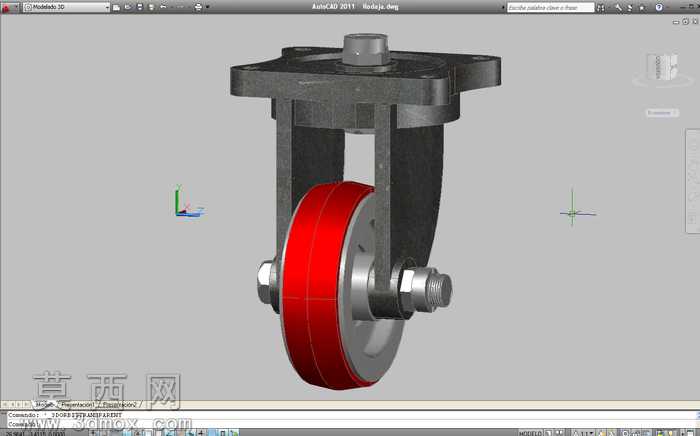

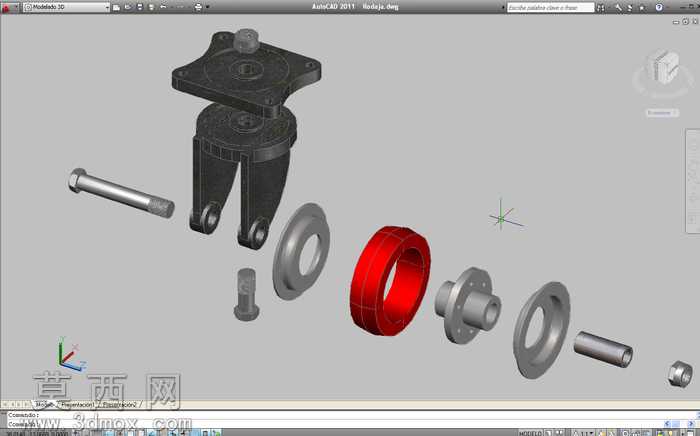

本模型为重型悬挂式单轮脚轮结构，采用三维建模方式完成全参数化设计，建模过程严格遵循机械设计规范，对脚轮的各组成部件进行了1:1等比例还原，完整呈现了脚轮从安装基座到行走轮体的全部装配关系。模型整体采用悬挂式支架结构，顶部为方形法兰安装基座，设置有对称的安装定位孔，可通过螺栓紧固件与设备主体实现稳固连接，基座下方通过对称布置的立式支撑臂连接轮轴结构，支撑臂与基座之间采用一体化刚性连接设计，保障整体结构的承重性能。轮体部分采用金属轮毂外包红色弹性轮面的复合结构，轮面材质模拟高耐磨聚氨酯或橡胶材质，既能够保障行走过程中的缓冲减震性能，也可降低轮面与地面接触产生的噪音，同时提升轮面的耐磨使用寿命。轮轴与支撑臂之间采用螺栓螺母配合的铰接结构，轮轴两端设置有锁紧螺母，可根据使用需求调整铰接间隙，保障轮体转动的顺畅性，同时避免轮体在重载工况下出现轴向窜动问题。建模过程中对各部件的材质进行了区分设置，金属支架、轮轴、紧固件部分采用金属质感材质，模拟铸铁或钢材的表面肌理，轮面部分采用高饱和度红色弹性材质，通过材质参数调整还原弹性材料的哑光质感，整体渲染效果清晰展现各部件的结构特征与装配关系。该脚轮结构设计兼顾了承重能力与行走灵活性，可适配连铸设备、重型工业推车、大型工装平台等多种需要重载移动的工业场景，模型完整保留了各部件的尺寸参数与装配约束关系，可直接用于结构验证、工程出图以及后续的优化改型设计，能够为同类脚轮产品的设计开发提供可靠的三维参考依据，帮助设计人员快速理解重型悬挂脚轮的结构组成与受力传递路径，缩短同类产品的开发设计周期。
