Hirth端面锯齿连接结构三维设计

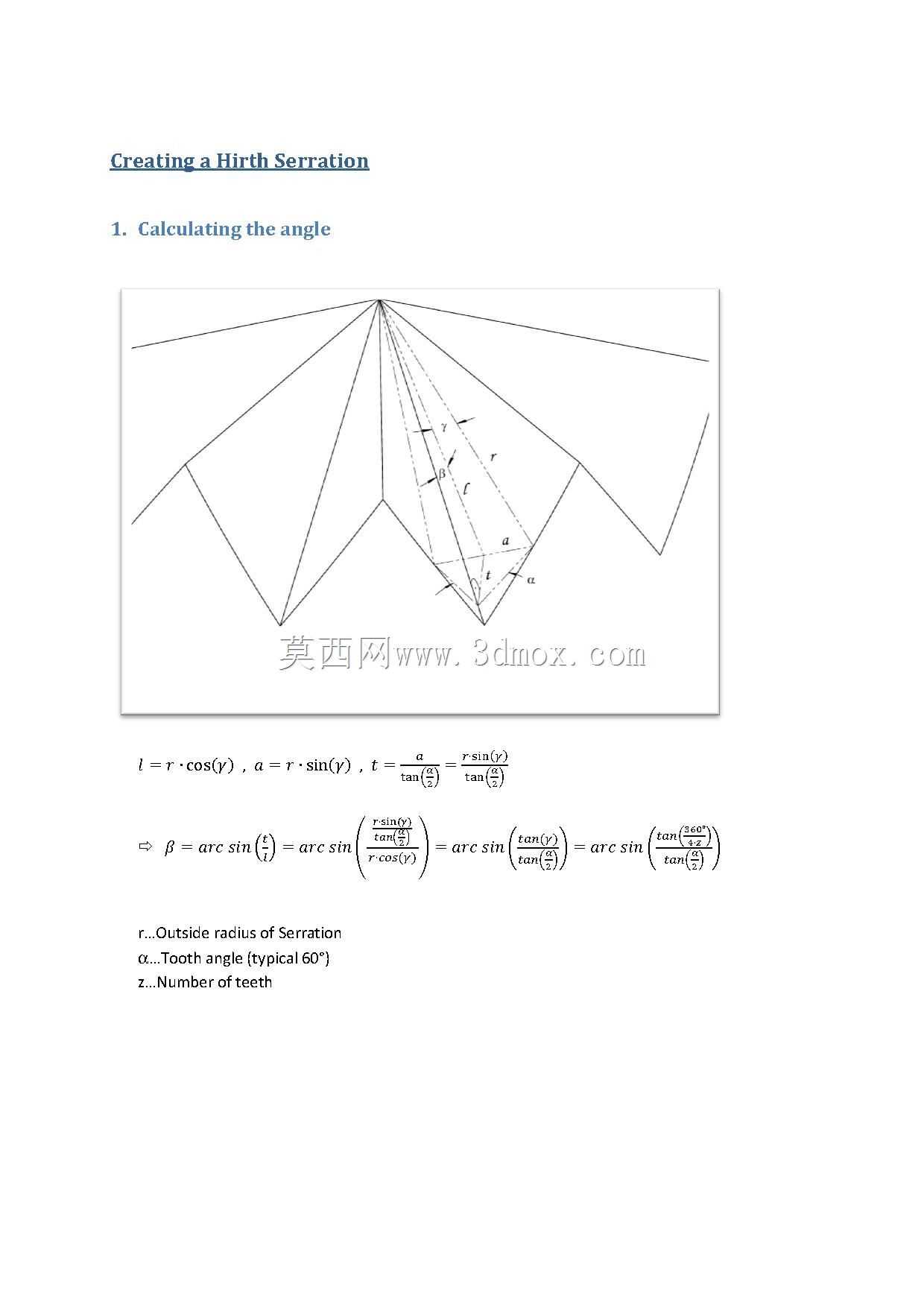

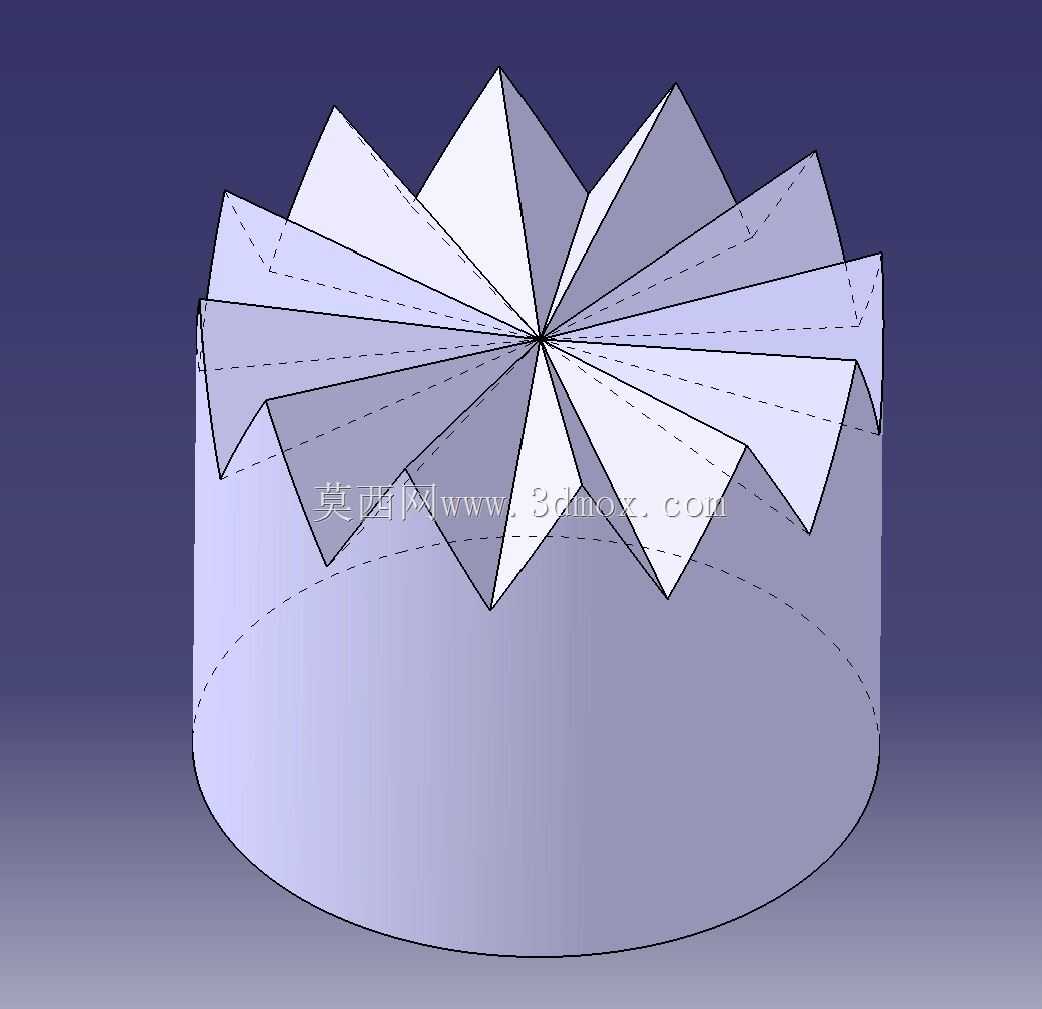

　　这类端面锯齿结构也就是常说的Hirth齿，在精密分度、重载连接场景里的应用非常普遍，常见于数控转台分度副、高精度刀塔定位、航空发动机盘轴连接、重型机床主轴锁紧这类对同轴度、重复定位精度、扭矩传递能力有高要求的部位。和普通平键、花键连接不同，这种沿圆周均布的径向三角齿结构，靠两个端面齿件的完全啮合实现周向定位与扭矩传递，啮合时所有齿面同时受力，单位面积承载能力远高于常规连接形式，同时具备自动对中特性，装配时无需额外调整同轴度，啮合副磨损后只需调整轴向压紧量就能消除间隙，长期使用的精度保持性优势突出。做这个结构的三维设计时，首先要明确安装边界：齿的根径要和配套安装的轴径、法兰止口尺寸匹配，齿顶圆不能超出安装法兰的外轮廓，避免和周边防护、

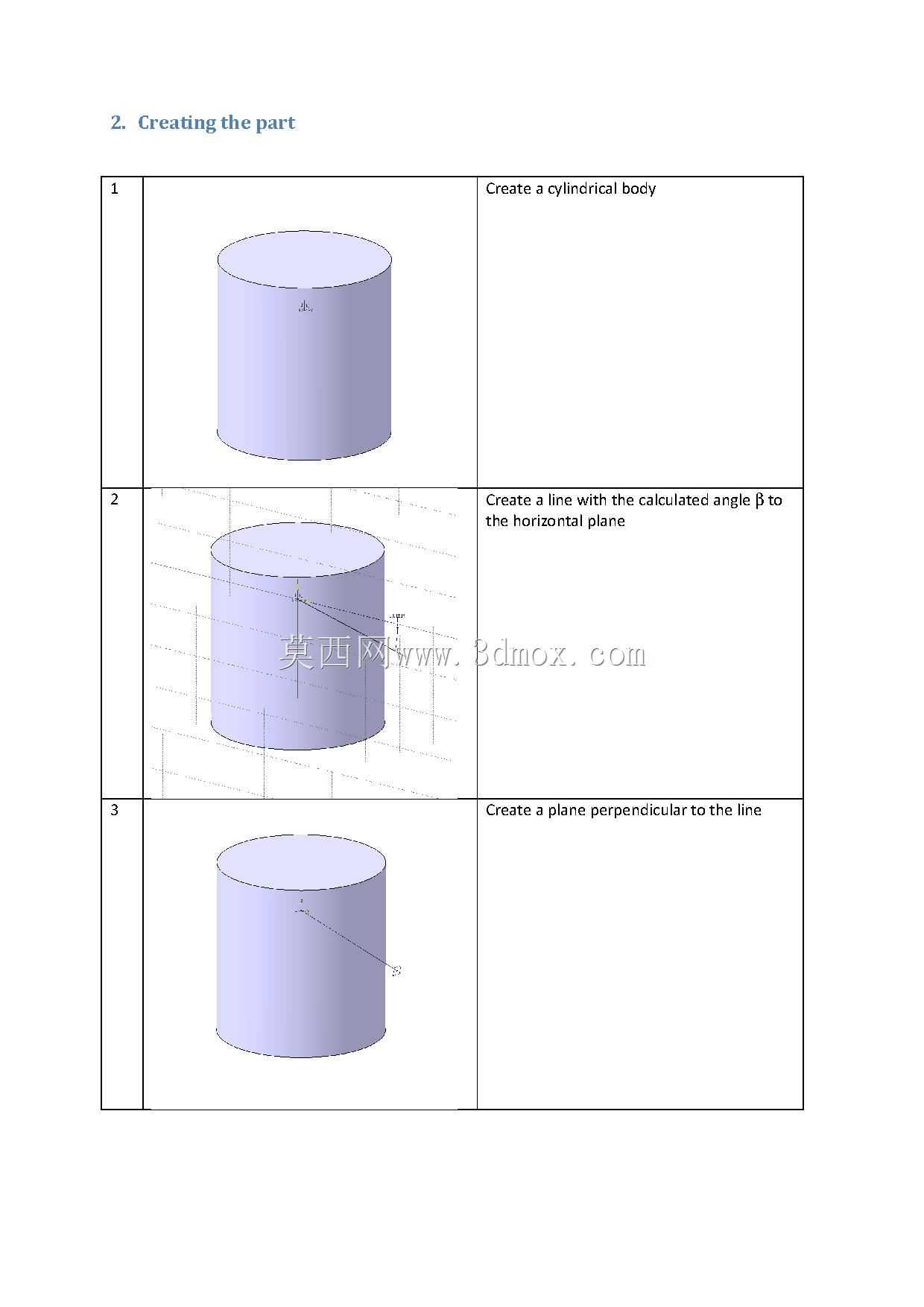

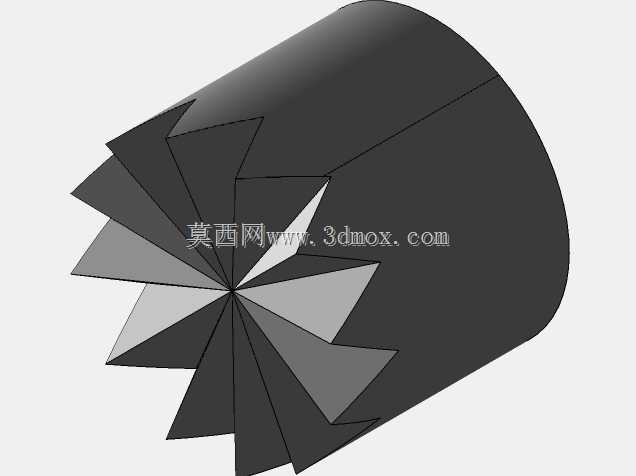

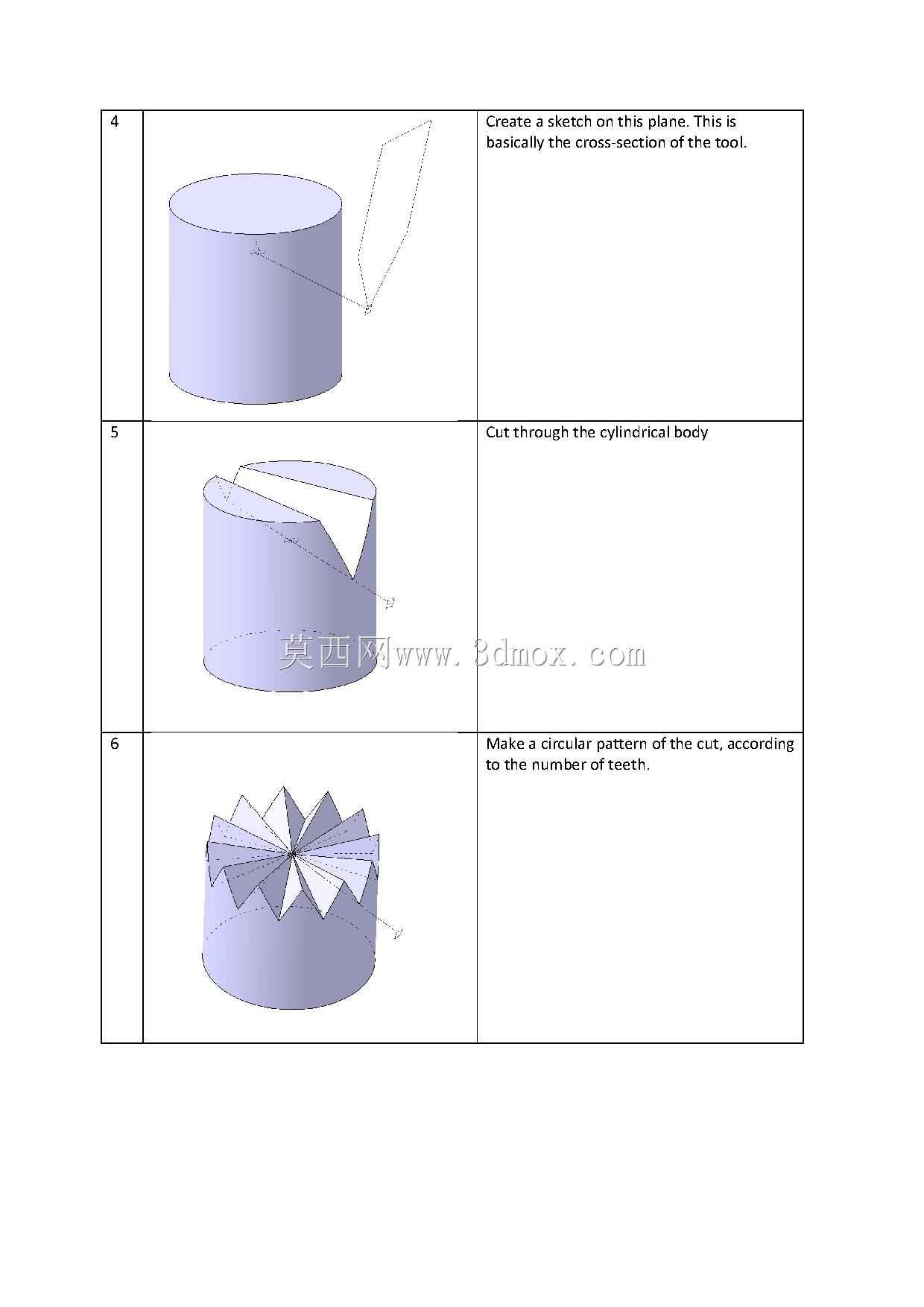

　　相邻传动件产生干涉；齿的轴向总高度要预留足够的压紧行程，保证磨损后仍有足够的啮合余量，同时不能超出轴向安装空间的尺寸限制。齿形参数设计上，要结合实际传递的额定扭矩、冲击载荷系数确定齿的数量，齿形角通常选用60度标准值，兼顾齿面接触强度和加工工艺性，齿向沿径向收敛于端面圆心，所有齿的分度误差要控制在允许范围内，保证啮合时每个齿都能均匀接触，避免局部应力集中导致齿面崩损。建模过程中要注意齿面的拔模斜度、齿根圆角的处理，齿根位置不能出现直角尖角，否则热处理和受载时会产生严重的应力集中，大幅降低结构的疲劳寿命；同时要保证相邻齿的等分精度，模拟啮合时要检查齿面的接触区域，理想状态下接触斑应该分布在齿面中部，避免出现边缘接触导致的局部磨损过快。

　　实际选型应用时，这类结构不需要额外的周向防松件，轴向施加足够的预紧力就能实现可靠锁止，在需要频繁分度、反复拆装的精密设备里，这种结构的重复定位精度可以达到角秒级，远高于销定位、键定位的精度水平，而且拆装后重新啮合的精度损失极小，非常适合需要定期维护拆解的精密传动部位。设计时还要考虑加工工艺的可行性，齿形的加工通常采用专用铣削或者磨削工艺，建模时的参数要和加工刀具的参数匹配，避免出现设计齿形无法加工的问题，同时要预留齿面的热处理变形余量，保证热处理后经过精加工的齿形能满足啮合精度要求。
