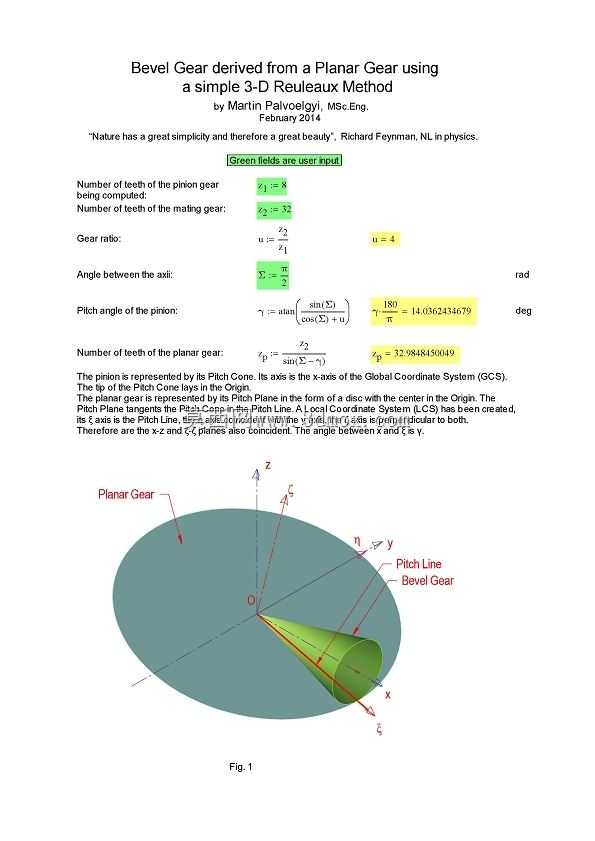

基于Reuleaux法的平面齿轮推导伞齿轮设计方案

　　在重载传动、差速机构、角向动力传输场景中，伞齿轮作为核心传动部件，其齿形精度直接决定整套传动系统的啮合平稳性与负载承载能力，传统伞齿轮建模多依赖经验齿形拟合或专用插件生成，往往存在齿面啮合间隙不均、根切校验缺失的问题，对于需要自定义传动比、轴交角的非标传动场景适配性不足。这套基于Reuleaux方法的伞齿轮推导逻辑，完全复刻齿轮切削加工的展成原理，从平面齿轮的基准齿形出发，通过空间坐标变换完成齿面包络，整个建模过程没有引入近似拟合参数，每一段齿廓曲线都能对应实际展成运动的切削轨迹，能直接对接后续的齿面接触应力分析、加工刀路生成环节。实际应用中，这类推导方法尤其适合非标角传动装置的开发，比如农业机械的转向传动箱、

　　轻工设备的变向输出机构、小型动力头的转角传动单元，不需要依赖专用齿轮设计模块，就能完成符合啮合原理的伞齿轮参数化建模。从设计逻辑来看，方案先确定平面齿轮的基准节圆参数，匹配对应轴交角下的节锥角，将平面齿轮的齿形沿节锥母线做空间展成，同步校验小轮与大轮的齿顶间隙、重合度参数，避免出现建模完成后啮合干涉的问题。外形与安装边界层面，建模时同步预留了轴孔、键槽的设计基准，齿坯的外锥面、背锥面尺寸完全匹配展成后的齿形边界，安装定位面与节锥顶点的同轴度基准在建模初始阶段就完成约束，不需要后续反复调整装配基准。不同于常规插件生成的通用伞齿轮模型，这套推导逻辑可以灵活调整齿数、模数、轴交角参数，针对小模数精密传动、大模数重载传动都能适配，

　　齿面的过渡曲线也完全遵循展成加工的实际形态，不会出现建模生成的齿形无法对应实际加工工艺的问题，结构设计人员可以直接在这个推导逻辑的基础上，根据实际传动负载调整齿宽、齿顶高系数等参数，快速完成适配特定工况的伞齿轮设计，整个过程的参数传递完全透明，每一步几何生成都有明确的运动学依据，能有效减少后续样机试制阶段的齿形修配工作量。
