冠状齿轮非线性齿弯曲仿真分析结构

　　在重载传动系统的设计环节，冠状齿轮作为相交轴动力传递的核心部件，其齿面接触强度、齿根弯曲疲劳性能直接决定了整套传动机构的服役寿命与运行可靠性，尤其在机床主轴传动、重型工程机械分动箱、航空辅助传动单元这类对传动精度与负载能力要求严苛的场景中，齿轮在交变载荷下的弯曲变形、应力集中分布特性，是结构设计阶段必须完成校核的核心内容。传统的齿轮设计多依赖经验公式结合标准样件试验完成参数确定，不仅迭代周期长，也很难捕捉到非线性接触状态下齿廓局部的应力突变，容易出现设计冗余过大增加整机重量，或是局部强度不足引发断齿失效的问题。这套冠状齿轮的分析结构，完全围绕非线性齿弯曲模拟的实际工程需求搭建，建模过程中严格遵循实际加工的齿廓修形参数，

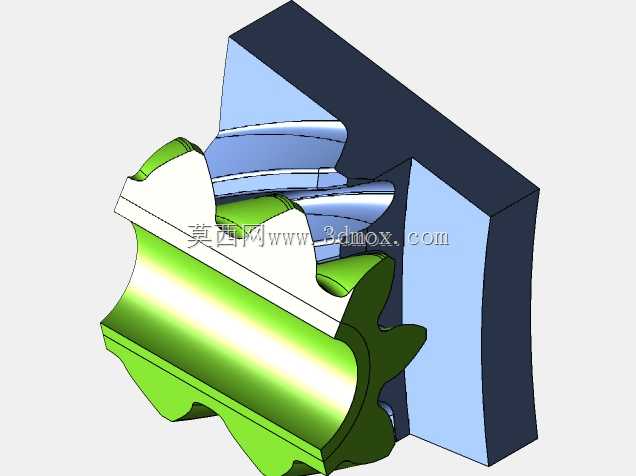

　　还原了齿向修缘、齿根过渡圆角的真实几何特征，没有为了提升计算效率对齿根区域做简化处理，避免因几何失真导致有限元计算的应力结果出现偏差。从结构布局来看，模型保留了冠状齿轮与配对锥齿轮的啮合副完整结构，同时包含了齿轮安装定位的支撑基座部分，在仿真边界设置上可以直接还原实际安装时的约束状态：支撑基座与齿轮安装面的固定约束、啮合齿面间的摩擦接触属性、输入轴端的额定扭矩载荷，都可以直接映射到模型的对应几何特征上，不需要额外对模型做几何修补就能完成前处理设置。在齿形设计思路上，这套结构充分考虑了非线性工况下的载荷分布特性，齿根过渡区域采用了变曲率圆角设计，相比固定半径的常规齿根圆角，能够有效分散齿根弯曲应力的集中峰值，

　　降低交变载荷下的疲劳裂纹萌生概率；齿面的接触区域做了微观修形，能够补偿重载下齿轮本体的弹性变形，避免轮齿边缘接触引发的局部应力过载。从安装边界来看，齿轮的内孔定位直径、端面安装止口的尺寸公差带、轮毂上的连接螺栓孔分布圆直径，都完全匹配通用机床主轴箱的安装接口标准，不需要额外做结构改制就能直接适配现有CA6140系列车床的进给传动机构升级需求，也可以移植到同类相交轴传动的设备中作为传动核心部件使用。在仿真分析的维度上，这套结构不仅可以完成静态额定载荷下的齿根弯曲应力计算，还支持加载交变载荷谱完成疲劳寿命预测，能够模拟齿轮在启动冲击、过载堵转、偏载运行等极端工况下的变形与应力分布，帮助设计人员快速定位结构薄弱点，

　　针对性调整齿廓参数与材料热处理工艺，减少物理样机的试制次数，缩短整套传动系统的研发周期。相比常规的线性静力学分析模型，这套结构充分考虑了齿面接触的非线性属性、齿轮材料在高应力下的塑性变形特性，计算结果更贴近齿轮实际运行的真实状态，不会出现线性分析中应力值偏高导致的设计过度保守问题，也能避免因简化接触设置导致的应力结果失真，为齿轮的参数优化、工艺改进提供更可靠的数据支撑。在实际工程应用中，这类经过非线性仿真校核的冠状齿轮结构，能够在保证传动强度满足要求的前提下，尽可能压缩齿轮的结构尺寸与重量，提升整套传动机构的功率密度，无论是用于新设备的传动系统设计，还是作为旧设备传动部件的升级改型参考，都能提供贴合实际工况的几何参考与仿真基础。
