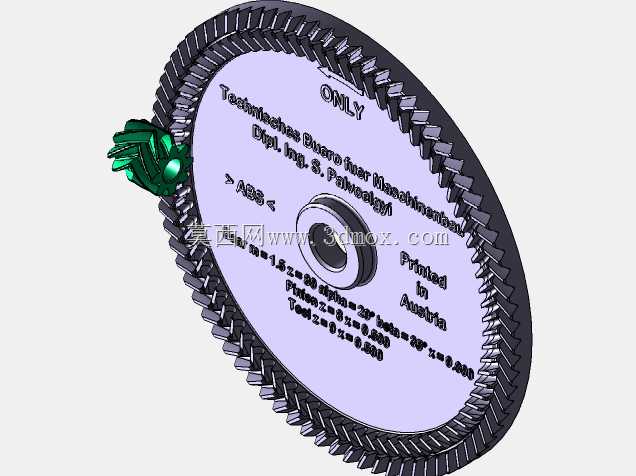

箭头齿形伞齿轮传动结构设计

　　这类带箭头齿形的伞齿轮，常应用在需要交错轴动力传递的紧凑传动场景中，比如小型精密仪器的转角传动机构、3D打印创意传动演示装置、小型自动化设备的变向传动单元里，区别于常规渐开线伞齿轮，它的齿形做了特殊的箭头状造型设计，在啮合过程中能带来更具辨识度的传动视觉效果，同时也能满足特定小载荷场景下的动力传递需求。从设计思路来看，建模时首先要确定主从动轮的啮合安装距，保证两轴交错角度下的齿侧间隙处于合理范围，避免传动卡滞或间隙过大带来的回差问题，齿形的箭头造型是在基础锥齿轮齿廓上做的轮廓优化，每一个齿的箭头指向都顺着啮合运动的方向排布，既保证啮合时的齿面接触面积足够传递额定扭矩，也让齿形的特殊造型不会影响正常的传动啮合关系。实际应用中，

　　这类齿轮的安装边界需要严格匹配配对齿轮的轴交角，安装时要保证两齿轮的节锥顶点重合，否则会出现偏载啮合，加剧齿面磨损，缩短传动件的使用寿命。它的齿面做了等距偏移处理，能适配小载荷下的平稳传动，虽然特殊的箭头齿形不适合大扭矩重载传动场景，但在轻载、需要展示传动结构趣味性的场景下，比如科普演示装置、创意机械摆件、小型精密传感设备的内部传动结构里，这类齿轮既能完成转角传力的基础功能，特殊的齿形也能让传动过程更具直观辨识度。建模过程中需要重点关注齿根的过渡圆角处理，避免应力集中导致的轮齿断裂，同时齿顶的箭头尖端要做微小的倒钝处理，防止安装啮合时出现齿顶干涉，齿轮中心的安装孔与轴的配合公差选取基孔制间隙配合，方便装配时的轴向定位与周向固定，

　　轮辐部分的轻量化处理也能降低传动过程中的转动惯量，提升小功率传动场景下的响应速度。在实际选型适配时，要注意这类齿轮的啮合重合度略低于常规渐开线伞齿轮，因此更适合转速不高、载荷平稳的传动场景，不适合频繁正反转、冲击载荷大的工况，装配时需要调整好两轴的支撑刚度，避免轴系变形导致的齿面偏磨。
