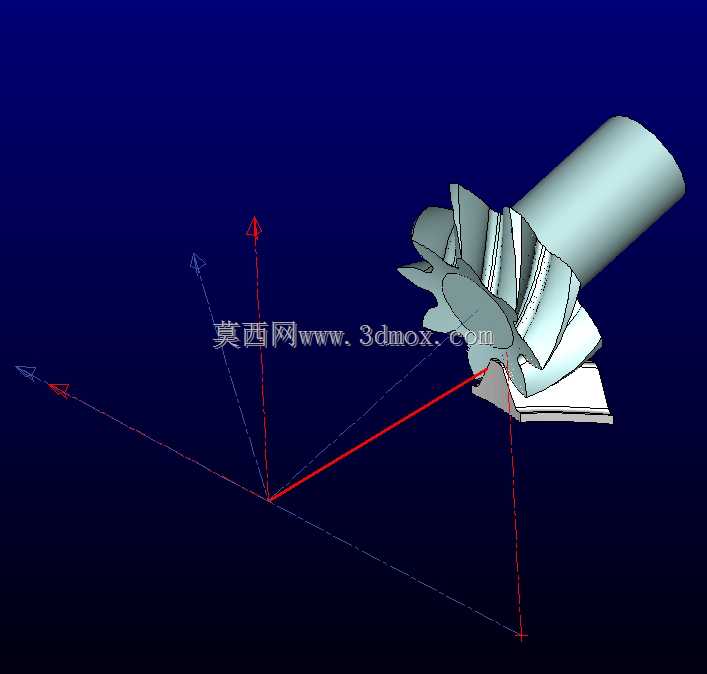

基于平面齿轮铣刀计算的螺旋锥齿轮结构

项目分类:齿轮 发布时间:2022-02-22 ID:557455
  • 基于平面齿轮铣刀计算的螺旋锥齿轮结构
  • 基于平面齿轮铣刀计算的螺旋锥齿轮结构

  在重载传动、差速传动的各类工况场景里,螺旋锥齿轮始终是相交轴动力传递的核心零件,从工程机械的行走驱动桥,到机床主轴的进给传动箱,再到航空航天的动力换向机构,这类零件的啮合性能直接决定整套传动系统的运转平稳性与负载承载能力。不同于直齿锥齿轮的瞬时线接触啮合特性,螺旋锥齿轮的轮齿呈空间螺旋曲面排布,啮合过程中轮齿是逐步进入、逐步退出啮合区间,重合度远高于直齿结构,传动过程的冲击、振动与运行噪声都能得到有效控制,尤其适合高速、重载且对传动平稳性有较高要求的安装场景。

  本次的螺旋锥齿轮结构,设计阶段完全依托平面齿轮(刀具)的铣削加工逻辑完成齿面参数推导,没有采用通用的当量齿轮近似换算方法,而是直接从盘形铣刀的切削运动轨迹出发,反推轮齿的齿向曲线、齿廓渐开线的空间成型规律,确保最终生成的齿面和实际铣削加工出来的零件齿面完全一致,不会出现建模齿形和加工齿形存在偏差导致的啮合干涉问题。从结构本身来看,齿轮主体分为轮齿啮合区与轴径安装区两部分,轴段采用光滑圆柱面设计,可直接与传动箱内的圆锥滚子轴承内圈配合,安装时的轴向定位依托轴肩端面实现,轴段长度根据常规传动箱的轴承安装跨距设定,预留了足够的密封圈安装空间与轴承预紧调整余量,不需要额外做结构修改就能适配多数中小功率传动箱的安装边界。

  齿部参数的匹配上,设计时充分考虑了啮合侧隙的均匀性,轮齿的螺旋角设定兼顾了轴向力的大小与方向,确保运转过程中齿轮的轴向分力能够指向轴承的定位端面,避免运转过程中齿轮出现轴向窜动。齿根部分做了符合加工刀具圆角的过渡圆弧处理,没有应力集中的尖锐棱角,能够有效降低交变载荷下的齿根断裂风险。在实际选型适配时,这类螺旋锥齿轮多用于轴线垂直相交的传动场景,安装时需要严格保证配对齿轮的节锥顶点重合,否则会出现偏载、齿面磨损加剧的问题,依托平面齿轮铣刀计算逻辑生成的齿面,在装配调整时对安装距偏差的容忍度更高,即使存在小范围的安装误差,也能保证齿面的接触印痕落在合理区间内,降低现场装配的调试难度。

  从加工落地的角度来看,这套结构的齿面数据可以直接导入五轴加工中心或者专用螺旋锥齿轮铣齿机,不需要额外做齿面的补面修正,因为建模过程本身就复刻了铣刀的切削运动轨迹,加工时的刀具路径和建模逻辑完全匹配,能够大幅缩短从设计到成品的加工周期,也能减少试切过程中的材料浪费。日常运维层面,这种螺旋曲面的轮齿啮合时会在齿面形成持续的润滑油膜,相比直齿锥齿轮的润滑条件更好,齿面的接触疲劳寿命更长,适合长期连续运转的工业传动场景,不需要频繁停机检查齿面磨损情况。
