偏心行星结构高传动比齿轮马达

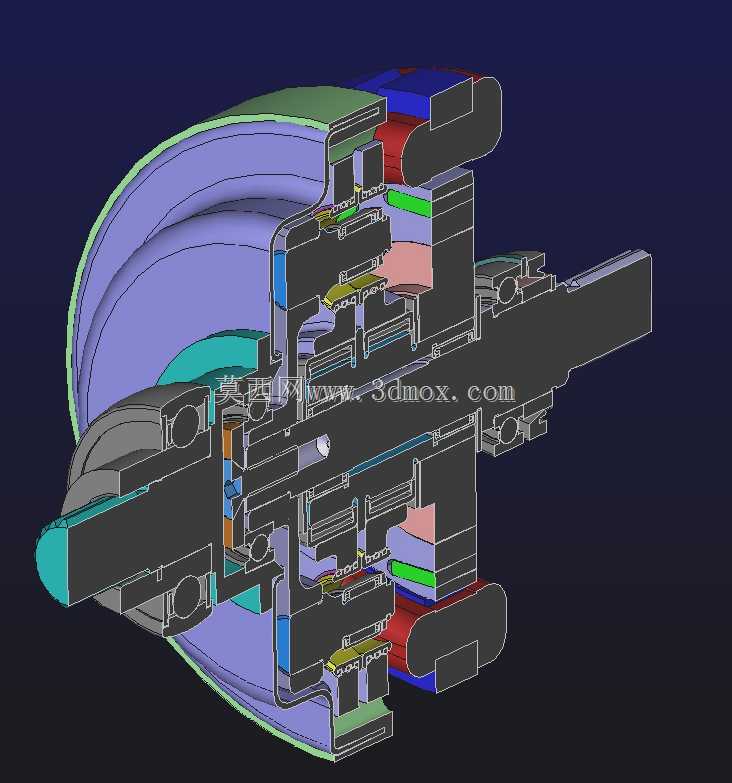

　　这款高传动比齿轮马达采用偏心行星齿轮减速结构，核心传动副在啮合区间具备2以上的重叠系数，能在紧凑的径向尺寸内实现大减速比动力输出，适配对安装空间有严格限制的低速大扭矩传动场景。从结构剖面能看到，整机采用同轴布局，动力输入段与输出轴保持同轴线设计，外壳采用一体化包覆结构，内部依次排布输入级、行星减速级、输出承载段，各传动部件的轴向定位通过轴肩与卡簧配合实现，避免运行过程中出现轴向窜动。设计过程中，灯笼销作为行星轮与偏心运动部件的连接构件，既承担了扭矩传递的作用，又能补偿偏心运动带来的微量位移，降低加工精度要求带来的装配难度，同时减少传动过程中的冲击载荷，提升运行平稳性。从安装边界来看，整机输出端采用标准轴伸结构，

　　可直接对接负载端的联轴器或传动轮，外壳预留的安装止口能适配常见的设备安装法兰，不需要额外设计转接构件，能直接替换同安装尺寸的常规减速马达，降低设备改造成本。在实际应用中，这类高传动比齿轮马达常被用在小型自动化设备的进给机构、精密检测仪器的驱动单元、智能家居的传动模块中，这类场景往往不需要过高的输出功率，但要求传动结构体积小、传动间隙小、输出扭矩足够驱动末端负载，偏心行星结构刚好能在极小的体积内实现上百甚至更高的传动比，不需要多级齿轮串联，大幅缩短了整机的轴向长度。结构设计时，行星轮与内齿圈的啮合采用多齿同时接触的形式，相比普通定轴齿轮传动，相同模数下能承受更大的瞬时载荷，同时齿轮重叠比的提升也能降低啮合过程中的噪音，

　　减少齿面的局部磨损，延长整机的使用寿命。内部的偏心轴采用一体式加工结构，偏心段的形位公差控制在微米级，避免运行过程中出现行星轮偏载导致的卡滞问题，灯笼销与行星轮的配合间隙经过反复校核，既保证运动过程中不会出现卡滞，又能将回程间隙控制在极小范围内，满足精密传动场景的精度要求。整机的润滑腔采用密封结构，可填充润滑脂实现终身免维护，不需要定期补充润滑剂，适配不方便经常拆解维护的安装场景。
