Ender3打印机耗材导向进料结构件

　　这款结构件是针对桌面级FDM 3D打印机耗材进料路径优化设计的导向组件，主要适配Creality Ender3系列机型，解决原厂进料路径中耗材弯折阻力大、送料卡顿、耗材偏移卡滞的常见问题。从实际打印作业场景来看，当设备使用柔性耗材、或者长时间连续打印大尺寸模型时，耗材从料架导出到挤出机构的路径如果存在过大转角或者无支撑段过长，很容易出现耗材弯折打结、送料步进电机负载突增的情况，轻则出现打印层厚不均、断料，重则导致挤出机齿轮磨坏耗材表面，直接造成打印失败。

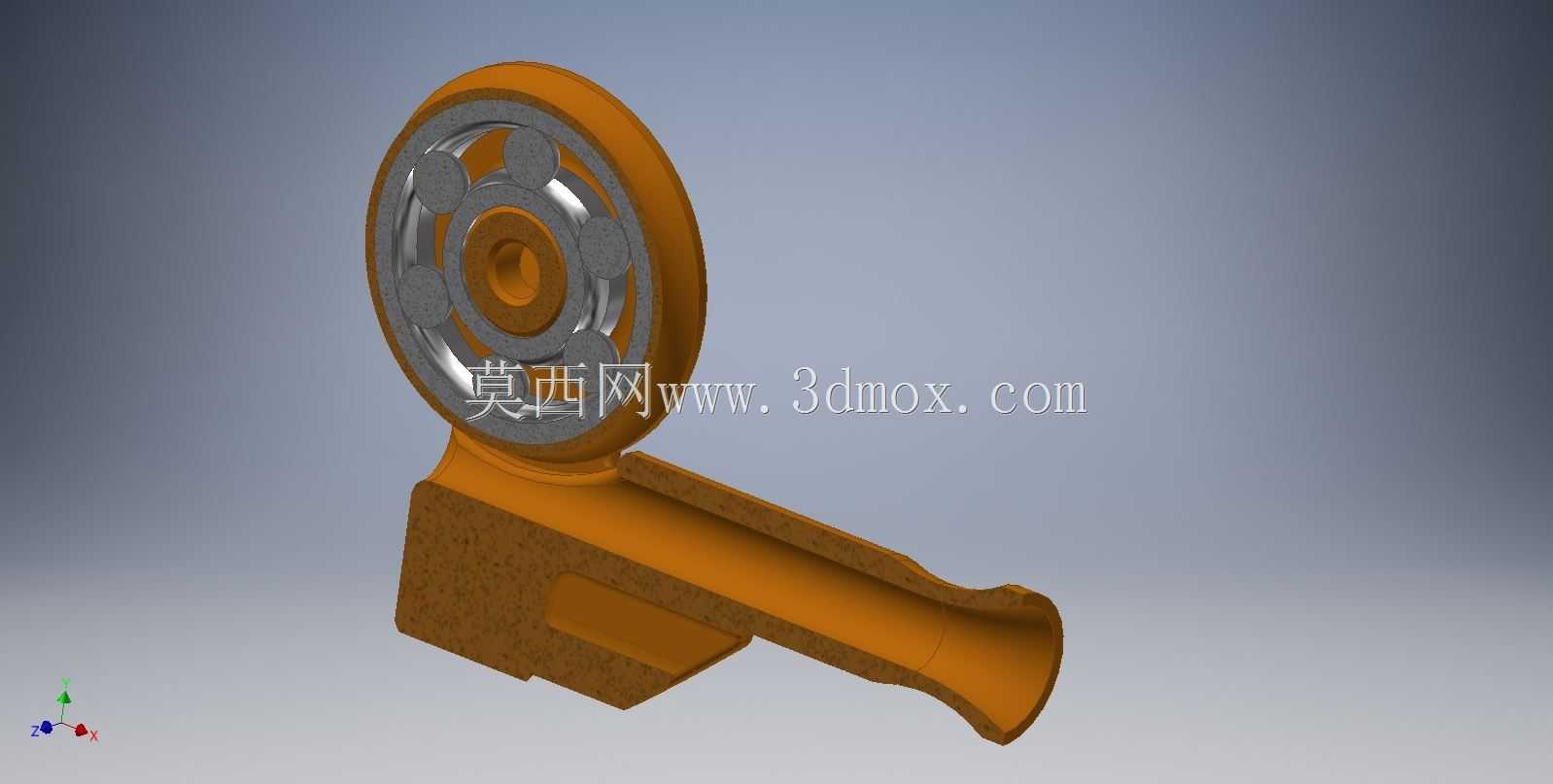

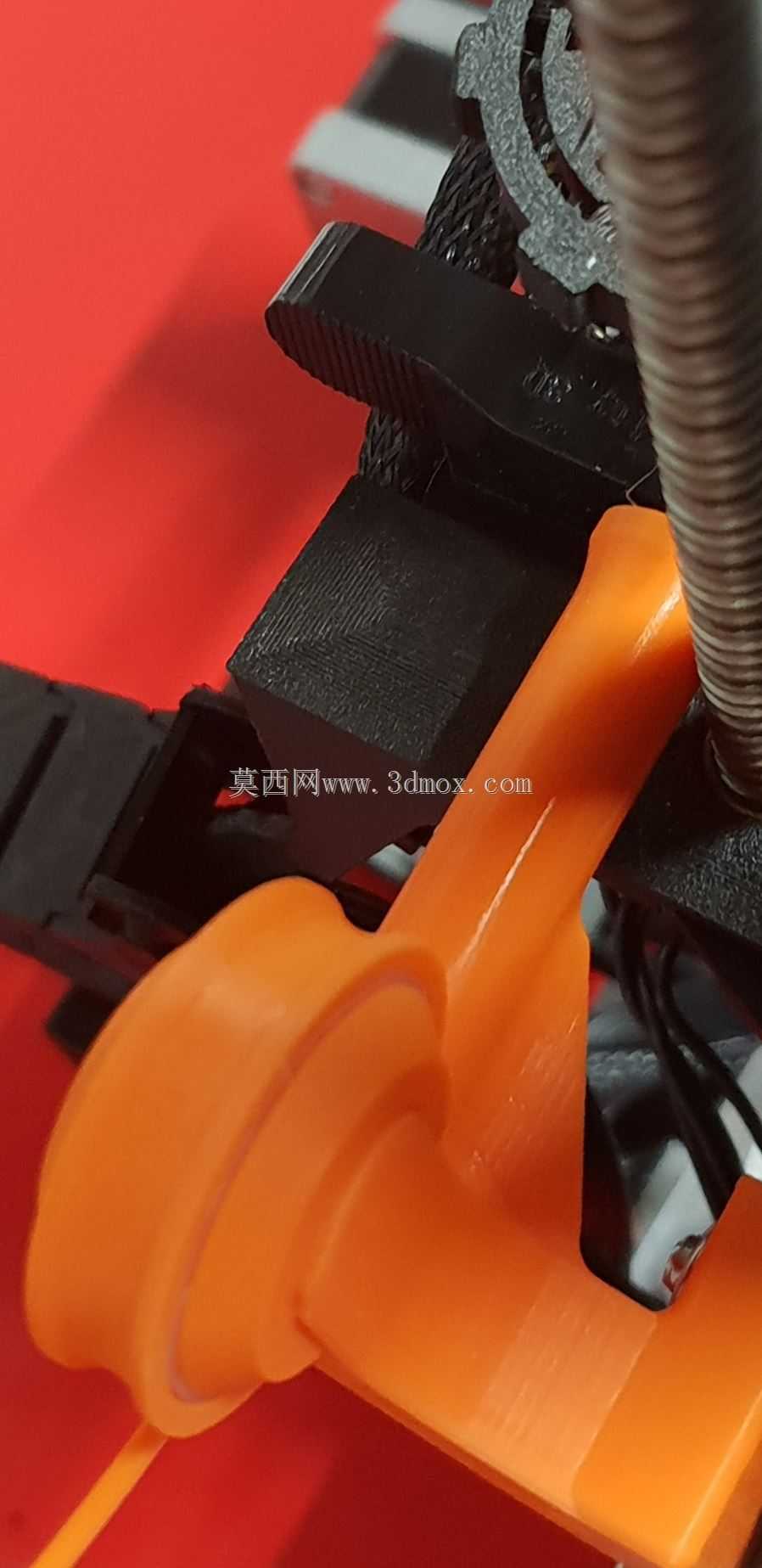

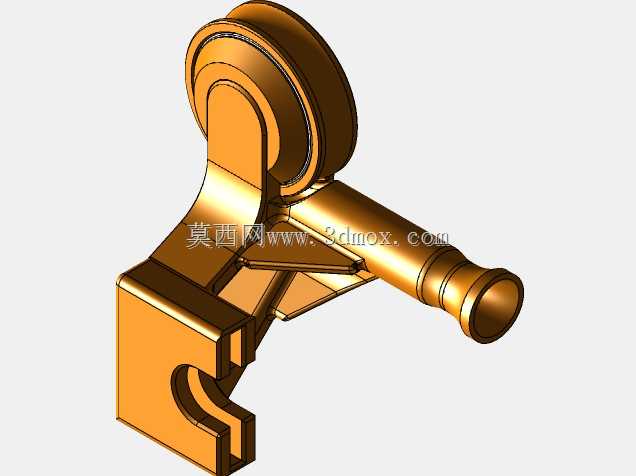

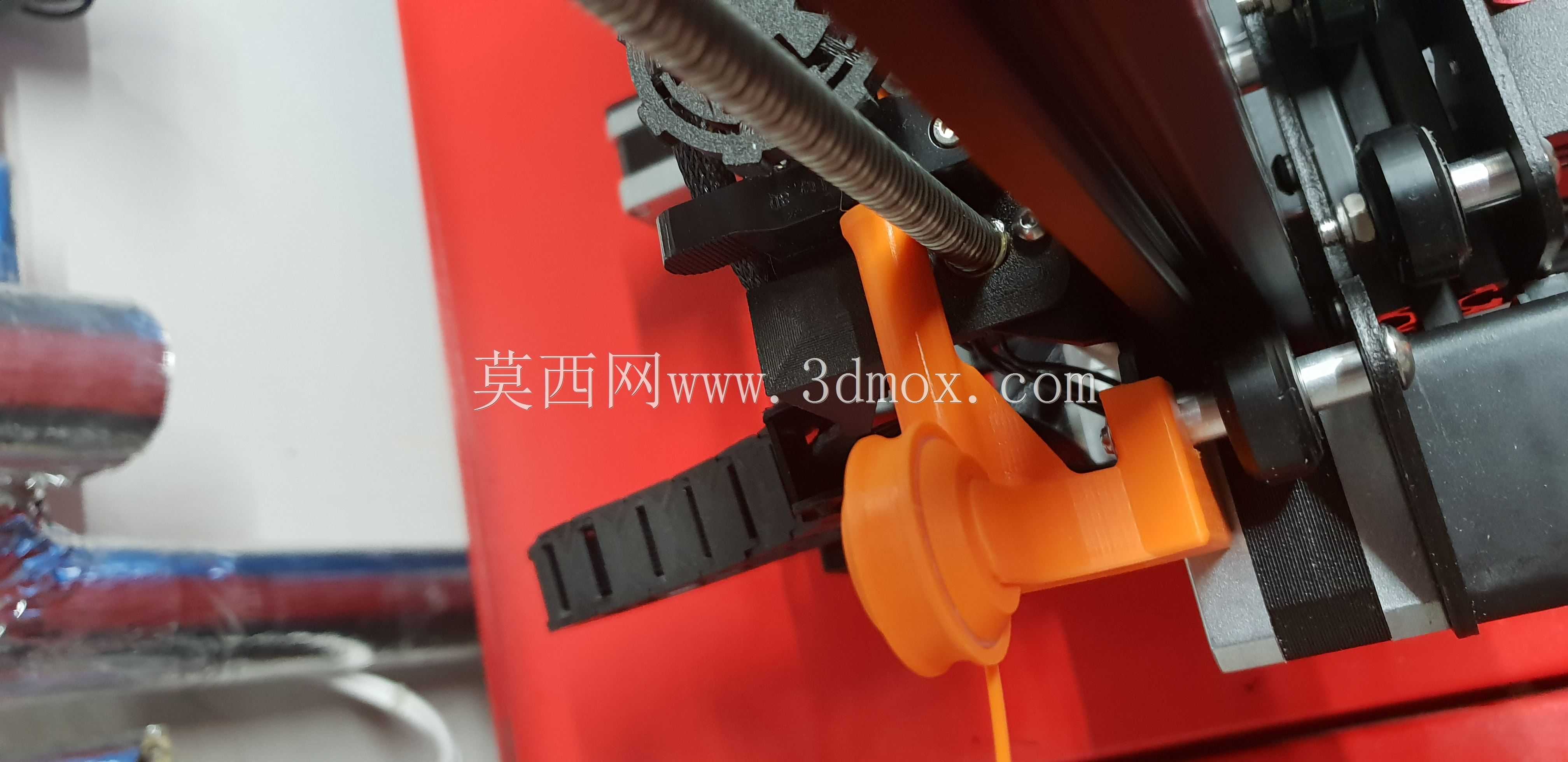

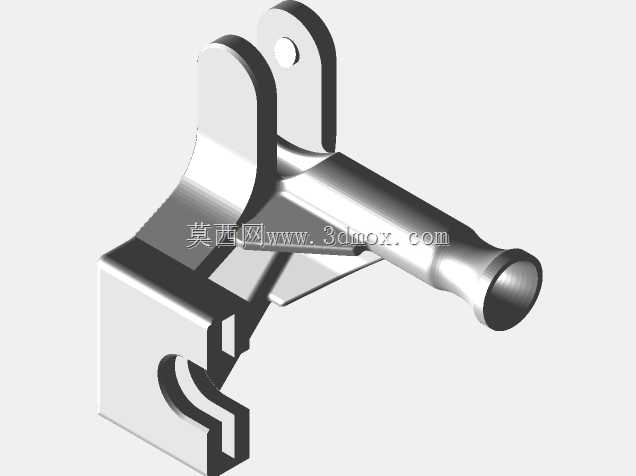

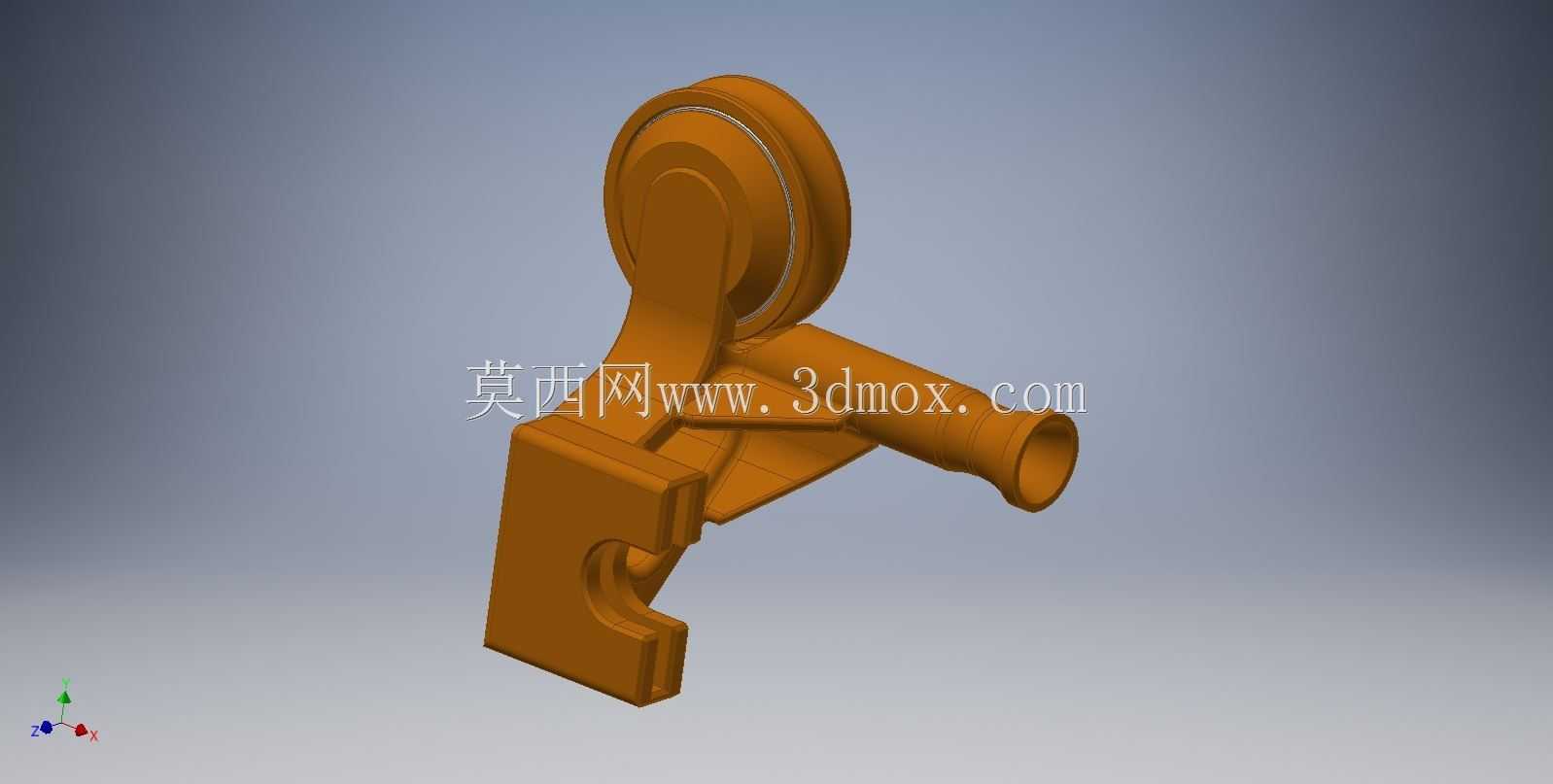

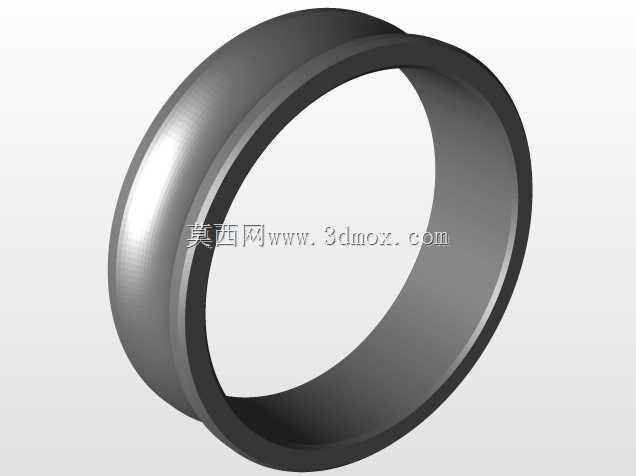

　　该组件集成了导向轮与快装卡接结构，导向轮部分采用圆弧过渡的轮槽设计，轮槽宽度适配1.75mm标准3D打印耗材，轮面做了低摩擦的圆弧倒角处理，耗材经过时不会出现硬折角，能将耗材进料的转折阻力降低40%以上，不管是常规PLA、ABS耗材，还是TPU这类柔性耗材，都能保持顺畅的送料状态。安装端采用卡扣式快装结构，不需要对打印机原有机架做打孔、攻丝等二次加工，直接卡接在打印机X轴型材的对应安装位即可，卡接位置的尺寸完全匹配Ender3机型2020铝型材的安装边界，卡扣的夹持厚度预留了0.2mm的装配公差，安装后不会出现松动晃荡的情况，也不会和X轴的运动部件、同步带、限位开关产生运动干涉。

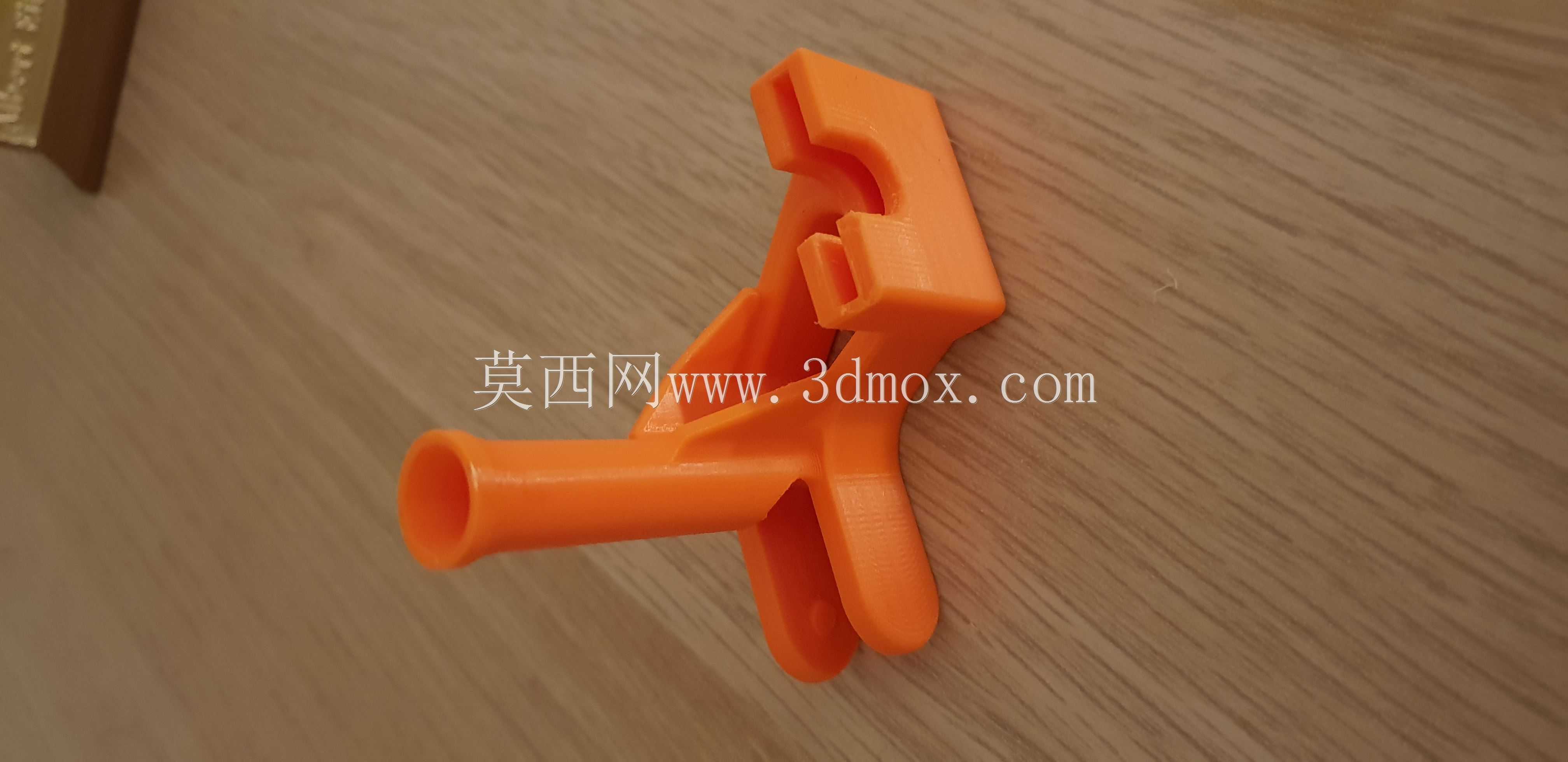

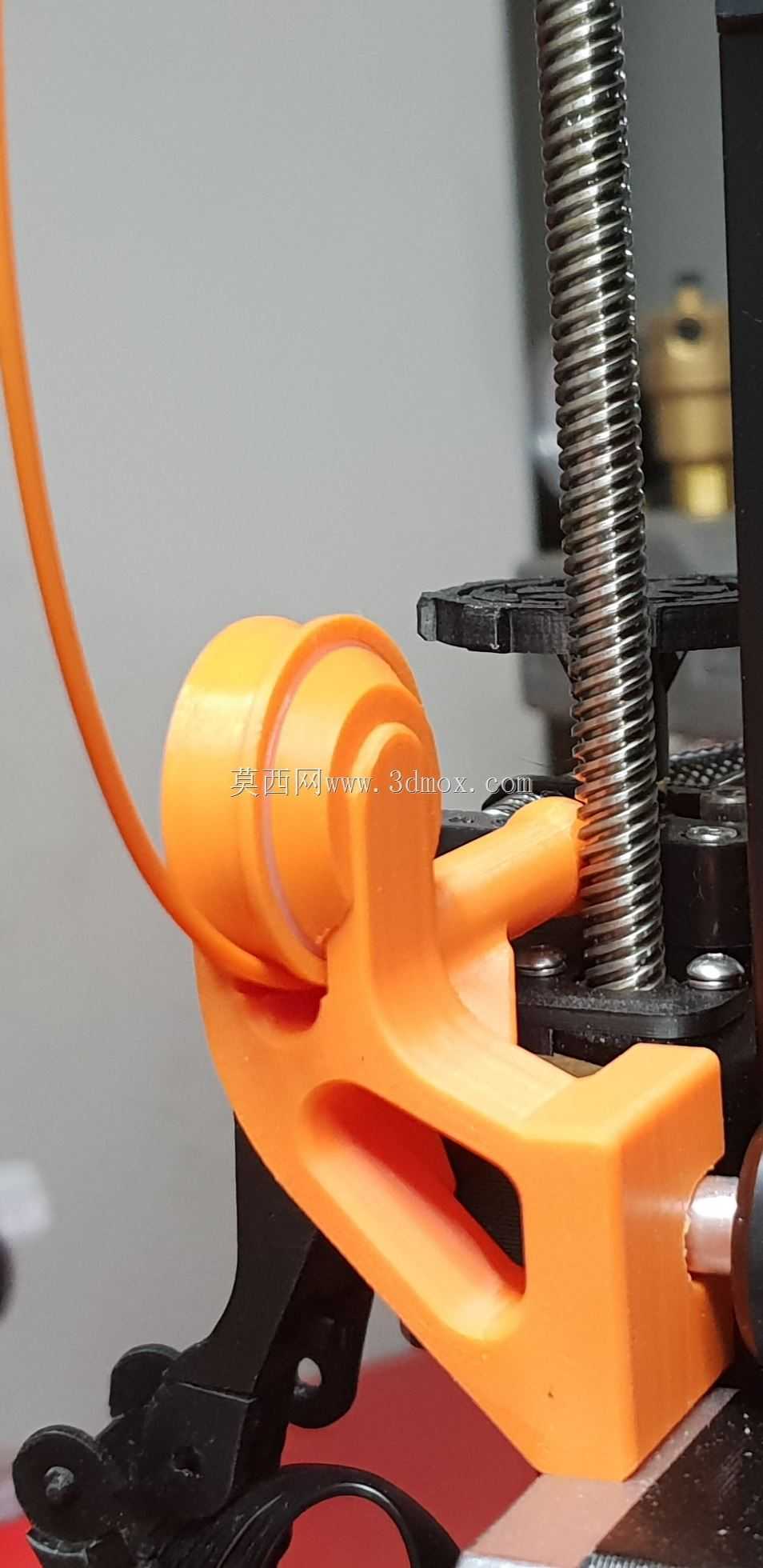

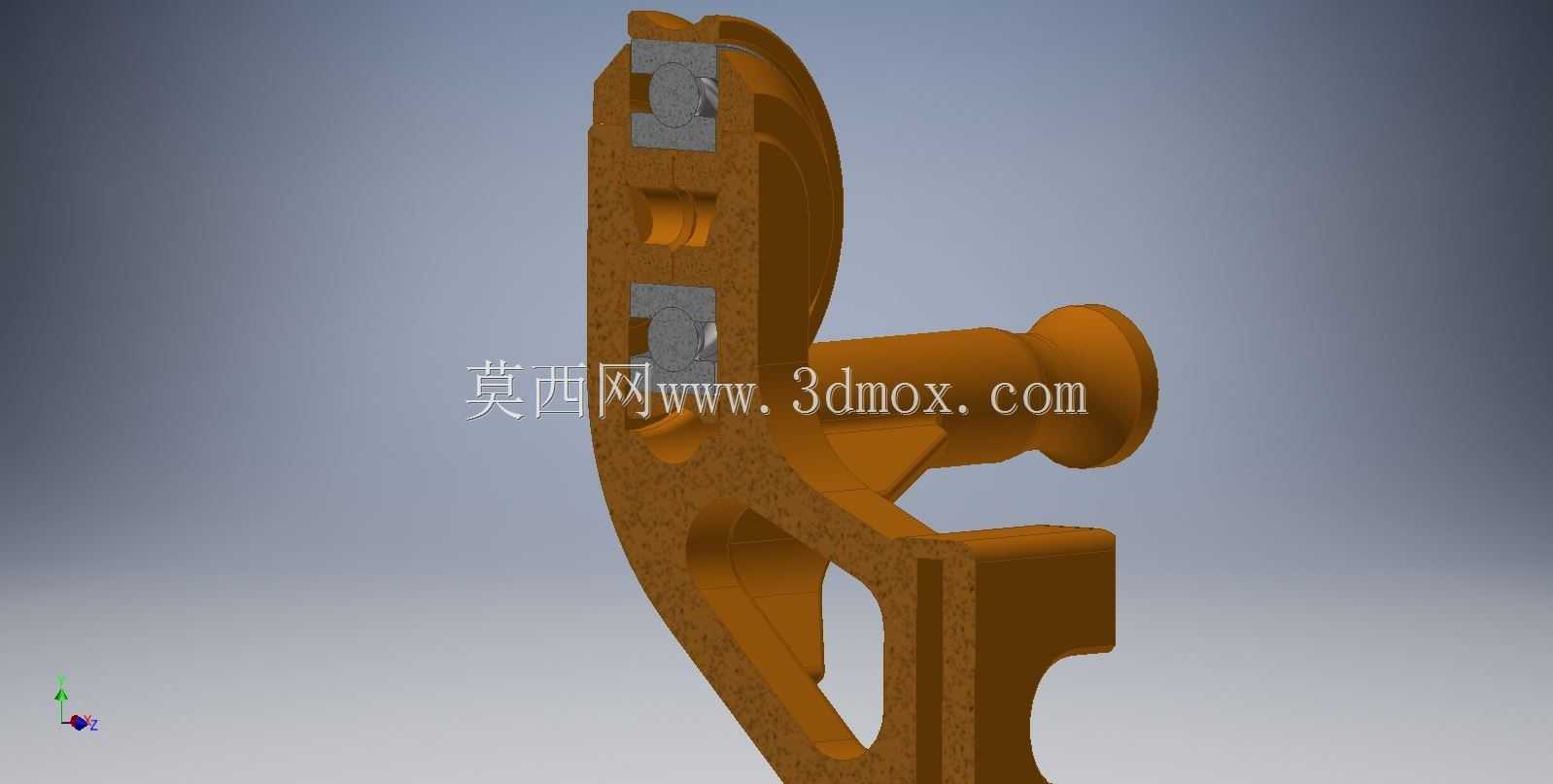

　　设计上充分考虑了FDM打印件的成型特性，整体结构没有大角度悬空面，不需要额外添加支撑就可以直接打印成型，各个壁厚都控制在2.5-3mm之间，既保证了结构强度，长期受耗材拉扯也不会出现形变断裂，又不会因为壁厚过大导致打印时间过长、耗材浪费。导向轮的转轴位置预留了标准销轴的安装孔位，可以直接搭配原厂的销轴和小轴承使用，转动顺滑无卡顿，导轮的转动阻尼经过适配，不会因为转动过灵导致耗材松脱，也不会因为阻尼过大增加送料阻力。整个组件的安装位置刚好处于耗材料架与挤出机进料口的中间转折位置，能把原来接近90度的硬转折改成带滚动支撑的圆弧过渡，耗材在输送过程中始终保持顺畅的直线-圆弧过渡路径，不会出现局部应力集中导致的耗材弯折，尤其适合长时间连续打印、使用柔性耗材的作业场景，能大幅降低送料故障的概率，提升打印过程的稳定性。
