带套筒PVC硬质安装管路结构设计

　　在民用给排水、低压流体输送、电气线缆防护等场景中，硬质PVC管路的安装可靠性直接影响整套系统的使用寿命，这款带集成套筒的硬质PVC安装管，就是针对现场快速对接、降低安装渗漏风险做的定向结构优化。日常现场施工时，常规PVC管对接需要额外涂抹粘接剂后对齐承插，遇到管线排布密集、操作空间狭窄的工况，很容易出现对接偏斜、粘接剂涂抹不均的问题，后期运行过程中受温度变化带来的热胀冷缩影响，接口位置容易出现渗漏甚至脱开的故障。这款管路在设计时直接在管身一端集成了适配同规格管径的套筒结构，套筒内壁预留了均匀的粘接间隙，现场安装时不需要额外搭配独立的直接接头，只需将另一根同规格管材插入套筒段即可完成对接，既减少了现场配件清点的工作量，

　　也能避免独立接头与管材匹配度不足带来的安装公差问题。从结构尺寸来看，这款管材壁厚设定为1.5mm，完全满足低压流体输送、线缆防护场景下的环刚度要求，既可以承受常规工况下的外部挤压荷载，也能适配室内外常规温度变化带来的形变应力，单段管长设置为3000mm，是民用安装、工业布线场景中最常用的定尺长度，既可以减少长距离排布时的接口数量，也不会因为管段过长导致运输、现场裁切的不便。管身外壁做了均匀的光滑处理，没有多余的凸起结构，在暗敷预埋、穿管布线时可以减少与墙体、线缆外皮的摩擦阻力，降低穿线施工的难度。套筒段与管身采用一体成型结构，衔接位置做了平滑的圆弧过渡，不存在应力集中的薄弱点，相比后期粘接独立接头的结构，一体成型的套筒段抗弯折、

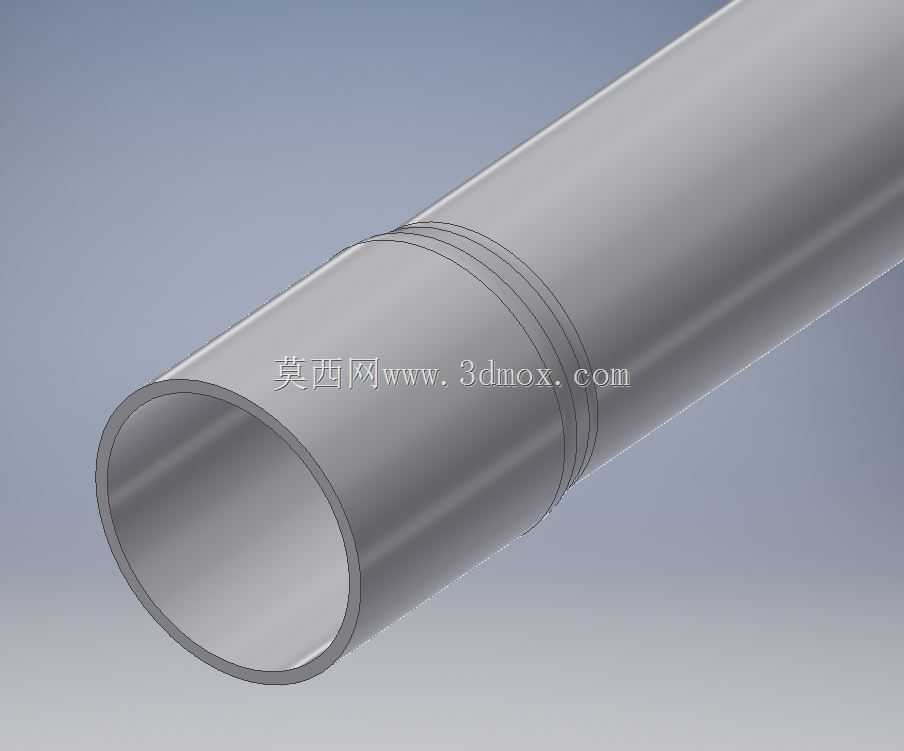

　　抗渗漏性能更稳定，即使遇到管线沉降带来的轻微错位，也能保持接口位置的结构完整性。在做三维建模时，特意还原了套筒段内壁的微小导向锥度，这个细节在实际安装时可以让管材插入过程更顺畅，同时能让粘接剂在对接间隙内分布更均匀，避免出现局部缺胶的问题；管身的圆度公差控制在常规民用管材的标准范围内，既可以适配市面上常规的PVC管卡、弯头、三通等配件，也不会因为圆度超差导致对接时出现间隙。这类带一体套筒的PVC管，非常适合用于家装给排水支管排布、弱电系统线缆防护、小型设备的低压冷却水输送等场景，相比普通光面PVC管，能减少近三分之一的接头配件使用量，现场安装效率可以提升40%左右，同时降低了因为接头匹配问题带来的渗漏隐患。
