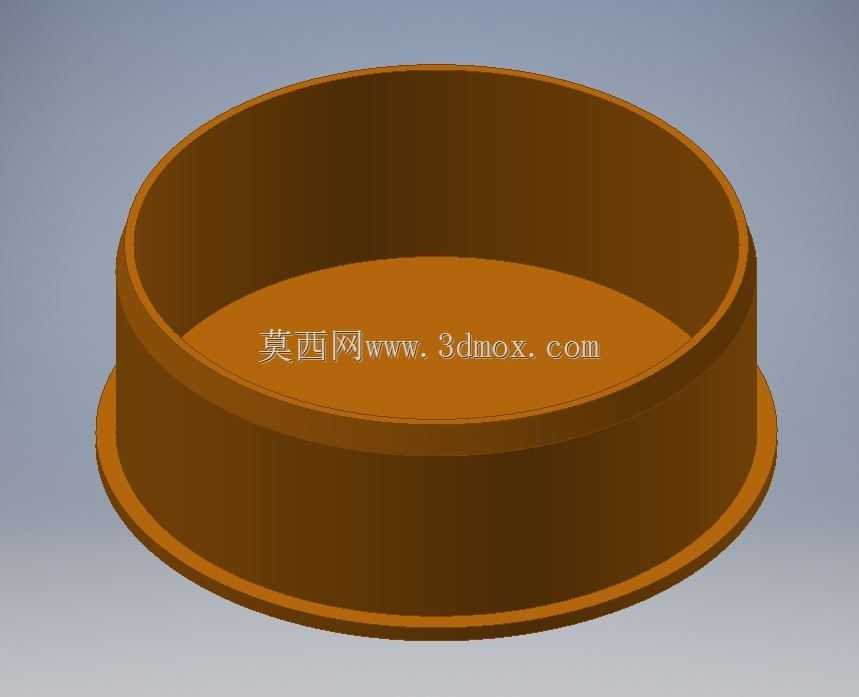

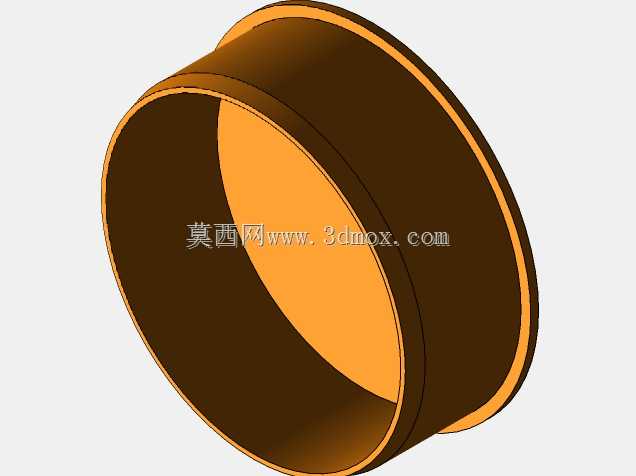

KG管道配套圆形端盖结构设计

　　这款圆形端盖主要适配KG系列管道系统，在民用给排水、化工流体输送、市政管线布设场景中，承担管道端头封堵、介质防漏、杂物阻隔的核心作用，日常运维中也能避免管道内部进入施工碎屑、蚊虫杂物，保障管线长期运行的通畅性。从结构设计来看，整体采用同轴双层阶梯结构，外侧延伸的法兰边可在安装时与管道端面完全贴合，增大接触受力面积，避免端盖受管内压力冲击出现滑脱移位；内侧的筒状插入段与管道内壁采用小间隙配合，安装时可直接嵌入管道端口，配合密封件即可实现可靠密封，无需额外焊接或复杂紧固件，现场安装效率较高。设计阶段充分考虑了不同工况的受力需求，端盖底部做了等厚加强处理，筒身壁厚均匀过渡，既避免注塑或机加工过程中出现壁厚不均导致的缩痕、应力集中问题，

　　也能在承受0.6-1.0MPa常规管内静压时保持结构稳定，不会出现鼓胀变形。安装边界方面，端盖的法兰外径略大于配套管道的外径，插入段的长度经过匹配计算，嵌入后不会过多占用管道内部的有效通径，不会对管线内的流体流速造成明显影响；法兰边的厚度控制在合理范围，既保证端面承压强度，也不会过多增加整体材料用量，兼顾结构可靠性与成本控制。实际选型使用时，需注意匹配对应公称直径的KG管道，安装前清理管道端面的毛刺与杂物，保证配合面平整，若用于有腐蚀介质的输送场景，可根据介质属性匹配对应材质的端盖，配合耐腐密封垫片即可满足使用要求。该结构没有多余的复杂特征，建模过程中可通过旋转特征快速生成主体结构，再对边缘做微小倒角处理，去除锐边避免安装时划伤操作人员，整体结构简洁，加工成型难度低，适合批量生产应用。
