挖掘装载设备机械臂工作装置结构

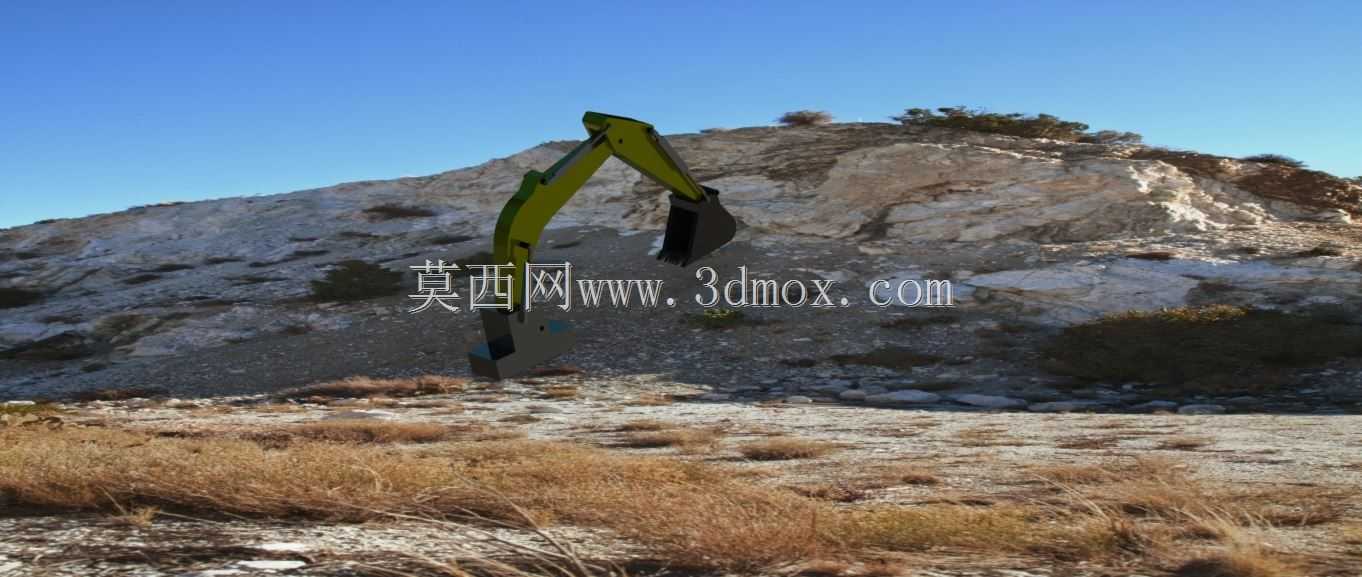

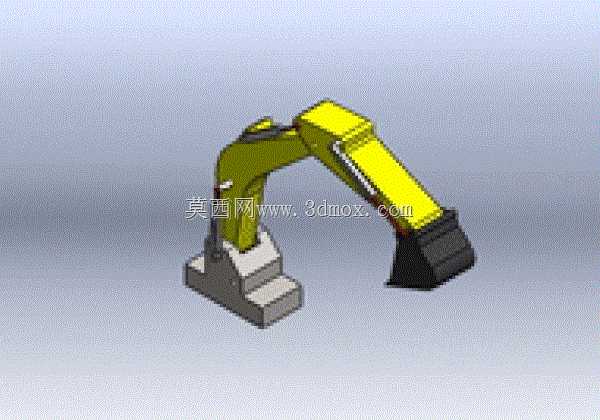

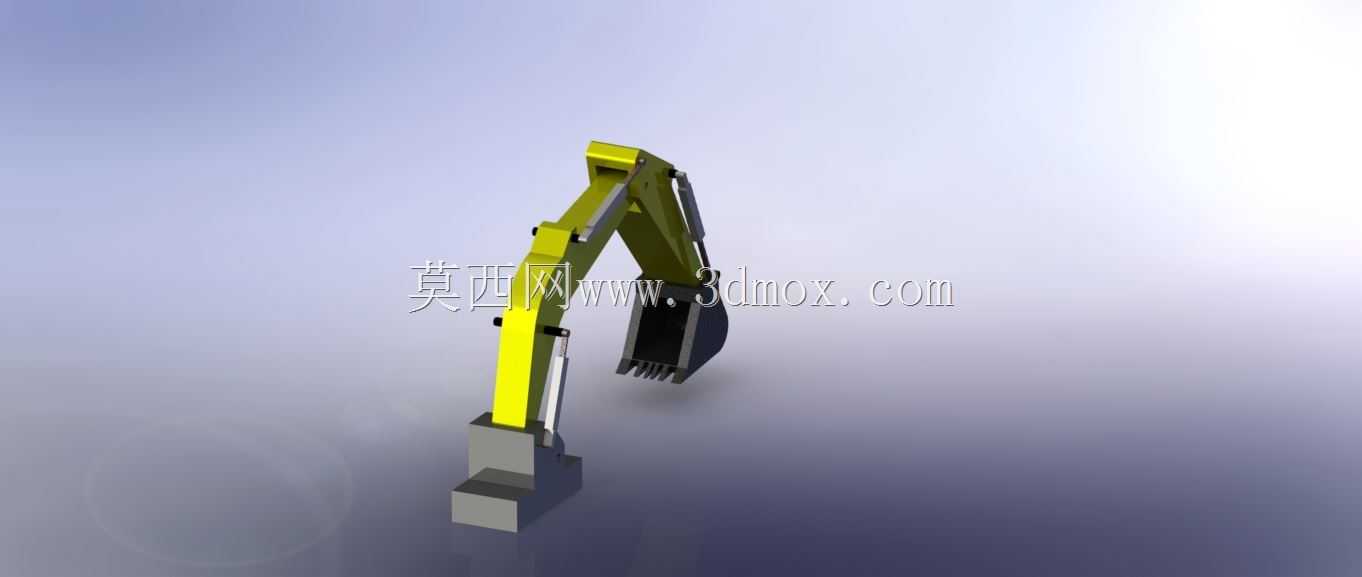

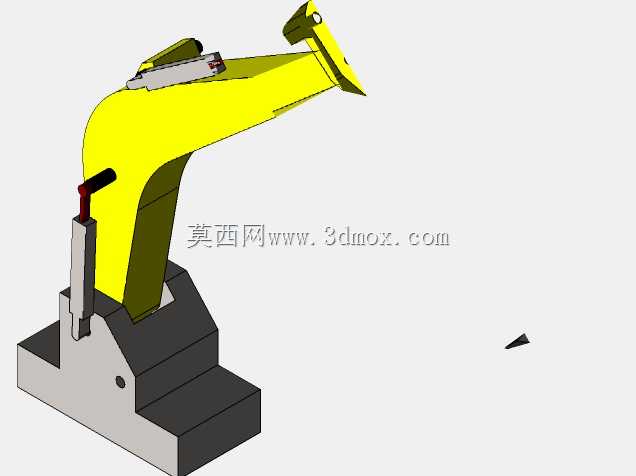

　　这套工作装置结构主要适配小型轮式挖掘装载设备，常见于市政管线抢修、农田水利修整、厂区零散土石方转运这类作业半径受限的场景，作业时无需大型设备进场的开阔场地要求，可在狭窄巷道、居民小区内部这类空间完成浅层土方开挖、散料装车、地面破碎辅助作业。从结构设计逻辑来看，整个工作装置采用铰接式多段臂架布局，动臂、斗杆、铲斗三个核心执行部件分别通过独立的液压油缸驱动，各铰接点的销轴配合间隙预留了0.2-0.5mm的装配余量，既保证作业时的转动灵活性，也能抵消长期重载作业带来的销轴磨损量，避免臂架出现旷量异响。设计阶段优先考虑了作业边界的适配性，臂架完全收拢时整机前端外伸尺寸控制在1.2米以内，满足小型设备转场时的道路通行宽度要求；

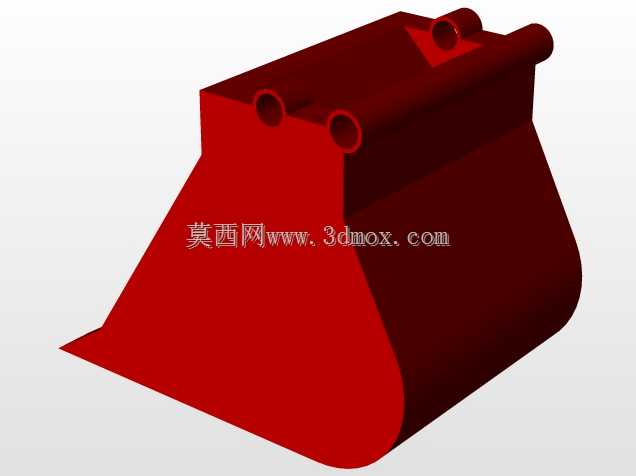

　　最大伸展状态下挖掘半径可达4.2米，最大挖掘深度2.1米，可覆盖常规小型土方作业的作业范围，无需频繁移动整机站位。各油缸的铰接点位置经过运动仿真校核，在铲斗挖掘、斗杆收料、动臂举升的全行程动作中，不会出现油缸死点、臂架结构干涉的问题，同时保证各油缸的受力载荷处于额定工作压力区间，避免偏载导致的油缸密封件早期磨损。铲斗部分采用了带耐磨衬板的斗唇结构，斗齿与斗体采用可拆式连接，作业中斗齿磨损后可直接现场更换，无需整体更换铲斗结构，降低现场维护的成本与停机时间。臂架内部的油路采用内置布管设计，液压管路沿臂架内侧的走线槽固定，避免作业过程中管路与土石方、周边障碍物剐蹭破损，同时在各铰接转动位置预留了管路的弯曲余量，

　　臂架全角度转动时不会出现管路拉扯、弯折堵油的问题。整个结构的连接销轴都设计了集中注油通道，日常保养时可在臂架外侧的注油点直接完成所有铰接点的润滑作业，无需操作人员爬到臂架下方操作，提升日常维保的安全性与便捷性。从安装适配性来看，该工作装置的回转连接座采用通用尺寸接口，可匹配多数1.5-2吨级的小型装载设备底盘，无需对底盘的回转支承、液压输出接口做额外改装，直接通过法兰螺栓连接即可完成装配，液压管路的接口采用标准快插结构，现场装配时无需重新焊接管路接头，大幅缩短设备改装的周期。
