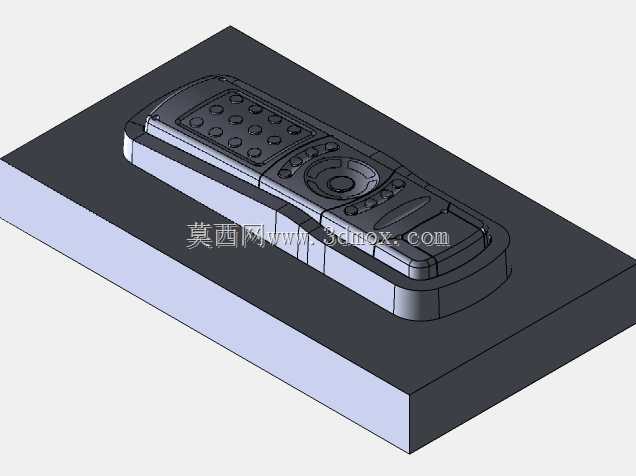

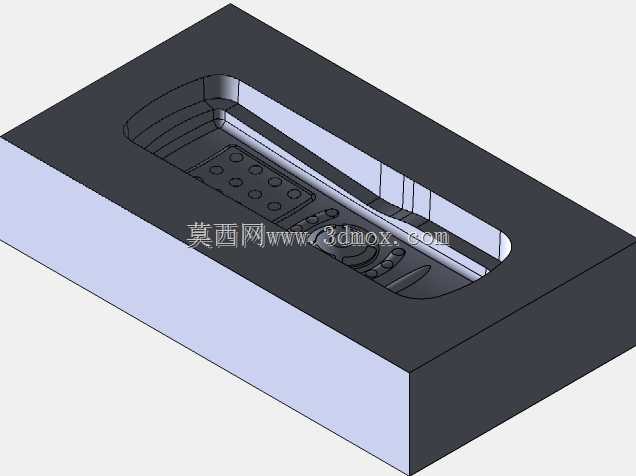

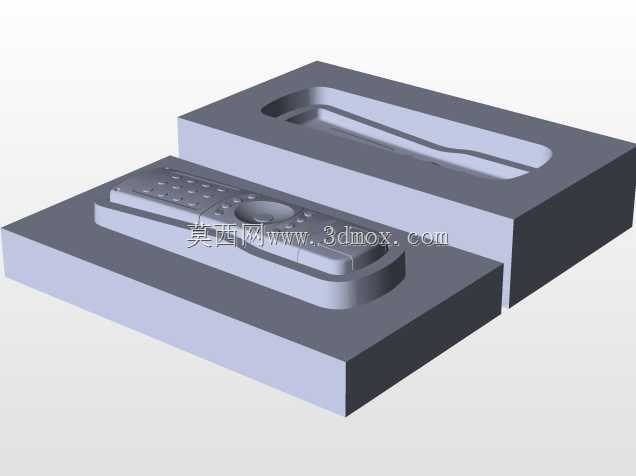

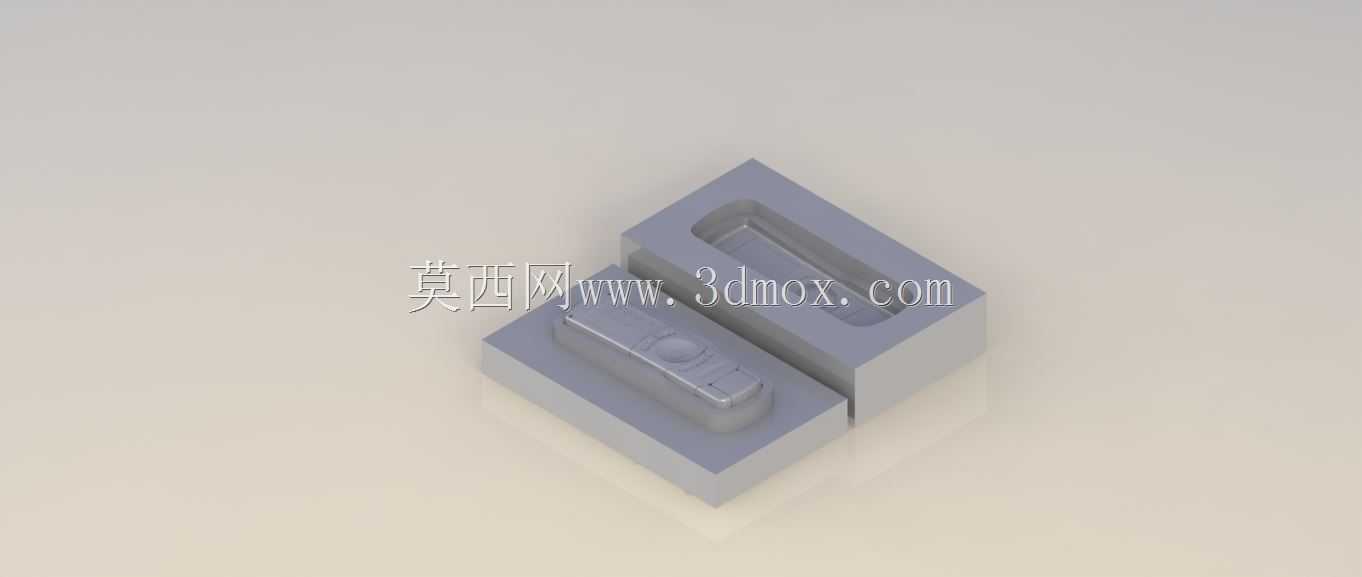

遥控器核心空腔注塑结构三维设计

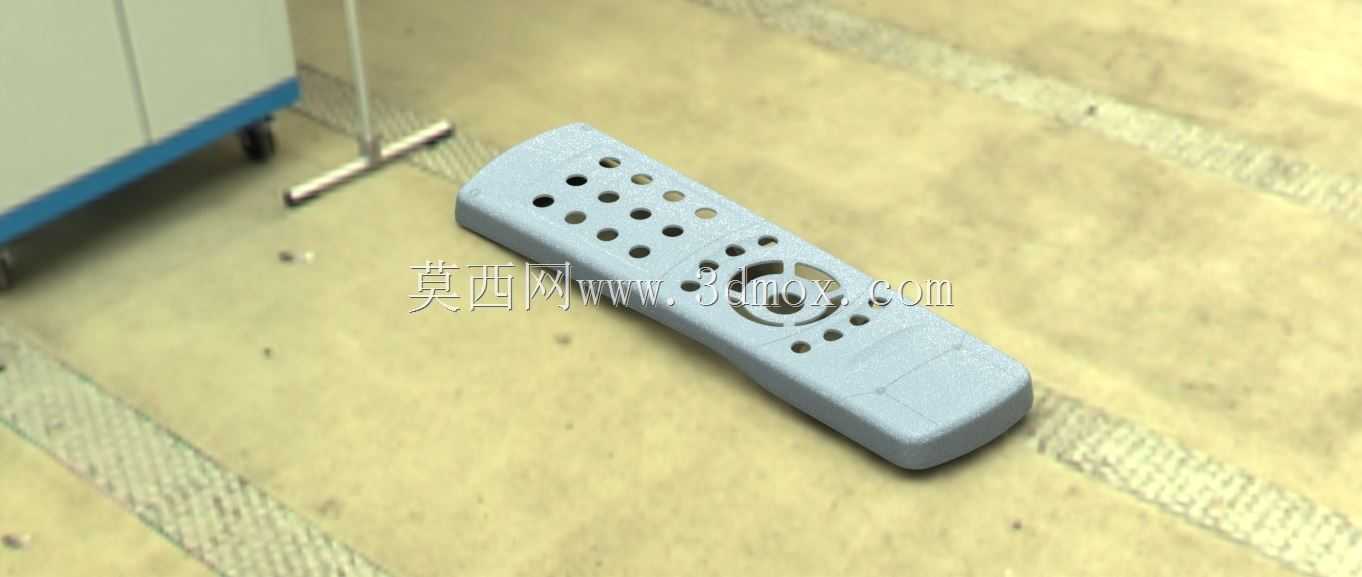

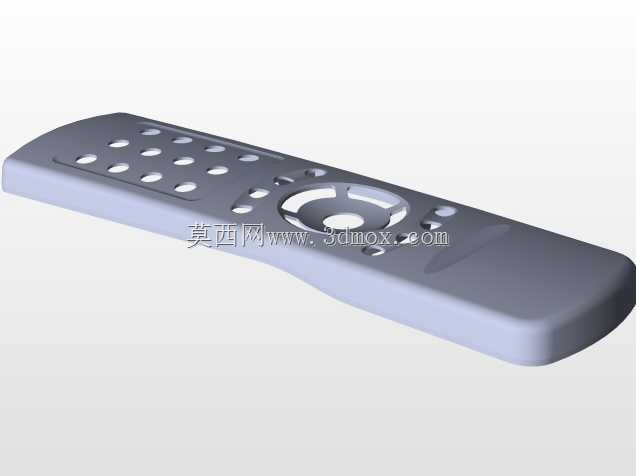

　　该结构针对手持遥控终端的实际使用场景设计，核心围绕手持握持的人机工程逻辑展开，空腔部分预留了按键组件、信号发射模块、电池仓的全部安装空间，上下壳体的配合止口做了0.15mm的错位适配设计，避免装配后出现段差影响握持手感。从实际应用场景来看，这类遥控结构多用于家电控制、小型工业设备近程操控场景，设计时首先考虑的是手持状态下的按键触达范围，拇指自然放置的区域对应核心功能按键位，空腔内的筋位布局完全匹配内置PCB板的固定孔位，筋位高度预留0.2mm的压缩量，装配时通过筋位的微变形压紧电路板，避免使用过程中电路板晃动导致的按键接触不良问题。外形尺寸上，整体壳体宽度控制在38mm，厚度16mm，长度112mm，

　　完全适配成年男性单手握持的尺寸边界，壳体边缘做了R2.5的圆角过渡，避免直角硌手的问题，安装边界上，上下壳采用卡扣加超声焊接的固定方式，卡扣分布在壳体两侧，间距22mm，超声线做了0.3mm高的三角形截面，保证焊接后溢料控制在壳体配合面内部，不会外露影响外观。设计过程中优先考虑了注塑成型的工艺可行性，壳体壁厚均匀控制在1.8mm，空腔内部的加强筋厚度控制在1.2mm，避免壁厚不均导致的注塑缩痕问题，按键区域的空腔预留了0.8mm的按键行程空间，对应硅胶按键的压缩行程需求，电池仓位置的空腔做了独立的分隔筋，避免电池晃动产生异响，同时分隔筋也起到了增强壳体整体刚性的作用，减少手持捏压时的壳体形变。

　　信号发射端的空腔位置预留了红外发射管的安装位，对应位置的壳体做了薄化处理，厚度控制在0.8mm，减少红外信号的遮挡损耗，壳体尾部预留了挂绳孔的安装位，挂绳孔的加强筋直接连接到壳体主壁，避免拉扯时挂绳孔断裂。整个结构的配合公差全部按注塑件的MT5级精度设计，止口配合间隙0.1mm，卡扣的过盈量控制在0.2mm，既保证装配的便利性，又能避免装配后上下壳出现松动缝隙，空腔内部的所有棱角都做了R0.5的圆角处理，避免注塑时应力集中导致的开裂问题，同时也方便组装时操作人员快速对位安装内部元器件，不会被尖锐棱角划伤。
