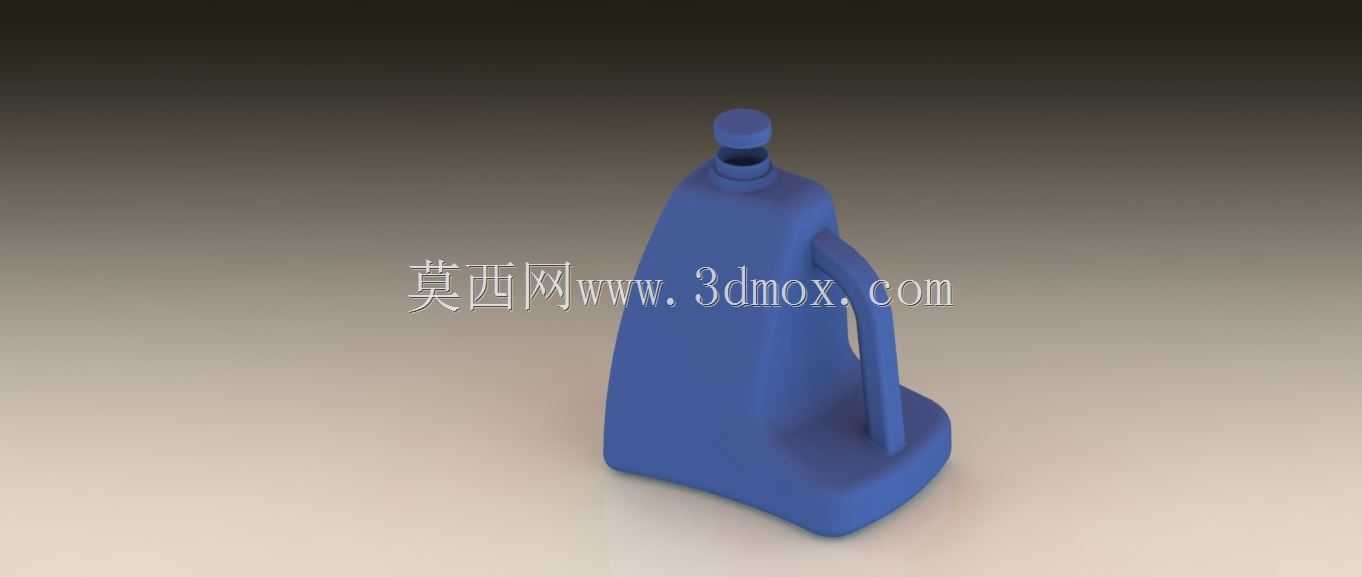

带一体式把手的塑料盛装容器结构设计

　　日常民用与工业分装场景中，这类带侧置把手的塑料盛装瓶是液体类物料存储、转运环节的常用载体，常见于日化洗护、车用耗材、食品调味等领域的大容量分装场景，适配1-5L区间的液体盛装需求，可直接对接自动化灌装生产线的上料、旋盖、贴标工位，也能满足终端用户手持倾倒的使用需求。从结构设计逻辑来看，瓶身采用非对称的异形截面布局，底部做了加宽的承托边设计，静置放置时可增大与支撑面的接触面积，降低满液状态下的重心偏移风险，避免轻微磕碰就出现侧翻漏液的问题。侧置的一体式把手与瓶身主体做了圆弧过渡衔接，没有突兀的直角棱边，既可以在注塑成型阶段减少应力集中导致的开裂风险，也能匹配不同手型的握持尺寸，把手内侧预留的握持空间可容纳成年人四指穿入，

　　倾倒时手腕无需过度弯折，长时间持握也不易产生疲劳感。瓶口位置做了阶梯式的加厚结构，外壁预留的螺纹段可适配标准规格的旋盖，瓶口内径与主流灌装头的外径尺寸匹配，灌装时不会出现液体飞溅外溢的情况，瓶口与瓶身的衔接处做了圆弧过渡，可避免液体残留挂壁，倾倒结束后余液能顺着瓶壁回流，不会顺着瓶口外侧流到瓶身表面污染标签。瓶身表面做了细微的瓦楞状肌理处理，并非单纯的装饰设计，一方面可以增加瓶身与手掌之间的摩擦力，湿手状态下握持也不易打滑，另一方面可以提升薄壁塑料瓶的结构刚性，同等壁厚条件下，带肌理的瓶身抗挤压、抗形变能力比光滑瓶身高出30%左右，堆码存储时能承受更大的上层压力，不会出现轻易瘪塌的问题。设计阶段需要重点把控安装与适配边界：

　　瓶身整体的最大外轮廓尺寸要匹配常规周转箱的内部格位，单瓶放置时不会与相邻瓶体产生卡滞，把手的外凸尺寸不能超出瓶身底部的投影范围过多，避免自动化输送过程中挂到护栏导致卡瓶；瓶身的壁厚分布要结合吹塑或注塑工艺的特性做差异化设置，底部、把手衔接处、瓶口位置适当加厚，瓶身主体区域在满足结构强度的前提下做减薄处理，控制整体原料用量，降低单件生产成本。此外瓶身的曲面过渡要做连续的曲率检查，避免出现曲面褶皱、倒扣等不利于脱模的结构，确保量产时成型周期稳定，成品率控制在合理区间。
