传感器配套弧形连接摇臂结构设计

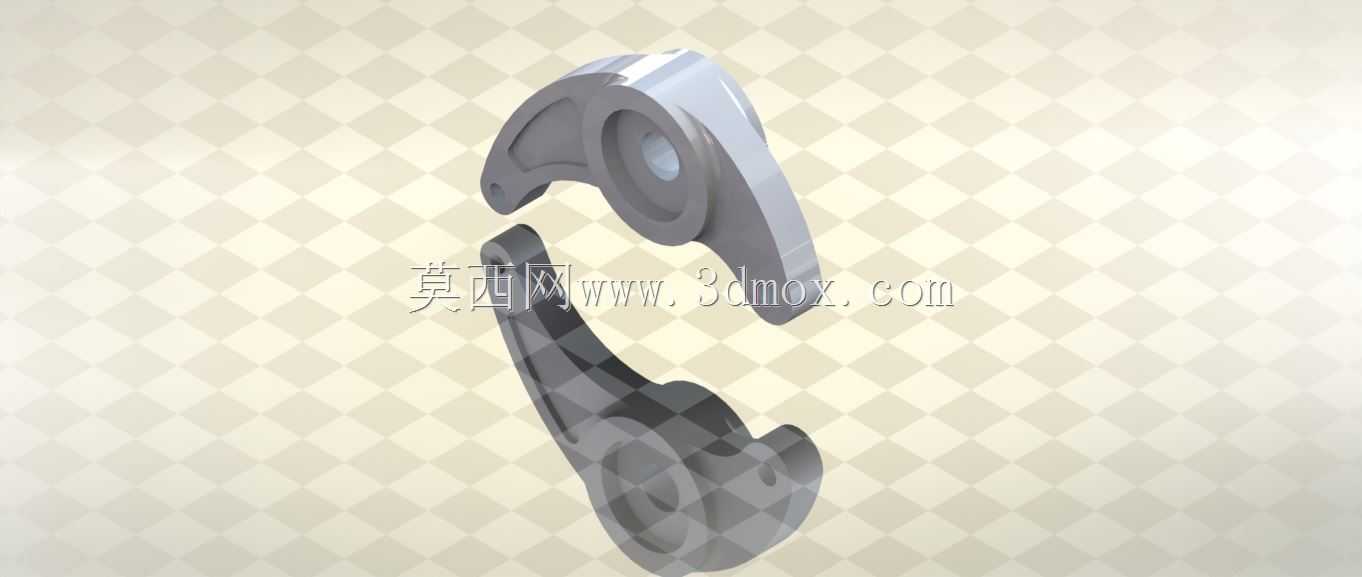

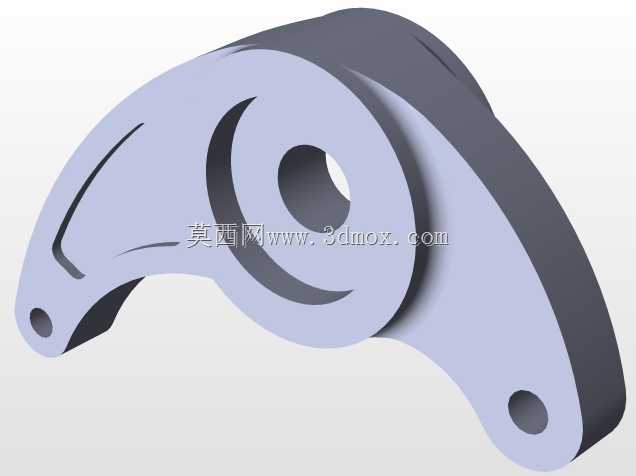

　　这类弧形摇臂结构常配套在接触式位移传感器、位置触发类传感单元的执行端，在工业自动化检测工位、小型机电设备的位置反馈机构中应用较多，主要作用是把被测部件的直线位移、小角度摆动转化为传感元件可识别的行程输入，避免传感测头直接承受侧向载荷，同时通过自身的臂长比例调整输入行程的放大或缩小比例，匹配不同量程的传感单元检测需求。从结构设计逻辑来看，整体采用对称式弧形轮廓，两端设置同轴度要求较高的安装孔位，一端用于铰接固定在设备基座的销轴上，作为整个摇臂的旋转支点，孔位内部预留了衬垫安装空间，可根据实际载荷工况选配铜套或者含油轴承，降低长期往复摆动带来的磨损量；另一端用于连接传感测头或者被测动作部件，孔位边缘做了倒角处理，方便装配时销轴快速导入，

　　也能减少装配过程中孔口边缘的应力集中问题。摇臂的主体截面采用渐变式厚度设计，靠近支点的位置厚度更大，承载摆动过程中产生的弯曲应力，往自由端延伸时厚度逐步收窄，在保证整体结构刚性的前提下尽可能降低自身重量，减少摆动过程中的惯性冲击，避免对传感检测精度造成干扰。外形上的弧形避让设计，是为了适配安装空间内的周边零部件轮廓，在摇臂整个摆动行程范围内，不会和相邻的线束、固定支架、其他传动部件发生运动干涉，安装边界上，支点孔到传感连接孔的中心距按照常用传感量程做了标准化适配，安装时只需要保证支点销轴的垂直度公差在允许范围内，摇臂的摆动平面和传感测头的运动方向保持平行，就能保证检测过程中无卡滞、无侧向分力。建模过程中对所有的安装孔位、

　　过渡圆角都做了参数化关联，调整臂长或者孔位尺寸时可以直接驱动整体轮廓更新，方便设计人员根据不同的安装空间、检测行程需求快速改型，曲面过渡部分做了连续曲率处理，既避免了锐边带来的装配安全隐患，也能让应力在结构件上均匀传递，不会在转角位置出现应力断裂的风险。
