标致206轿车用多辐条环形轮毂结构设计

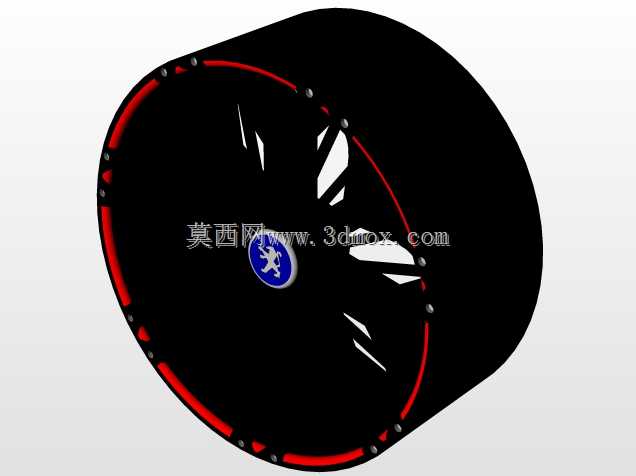

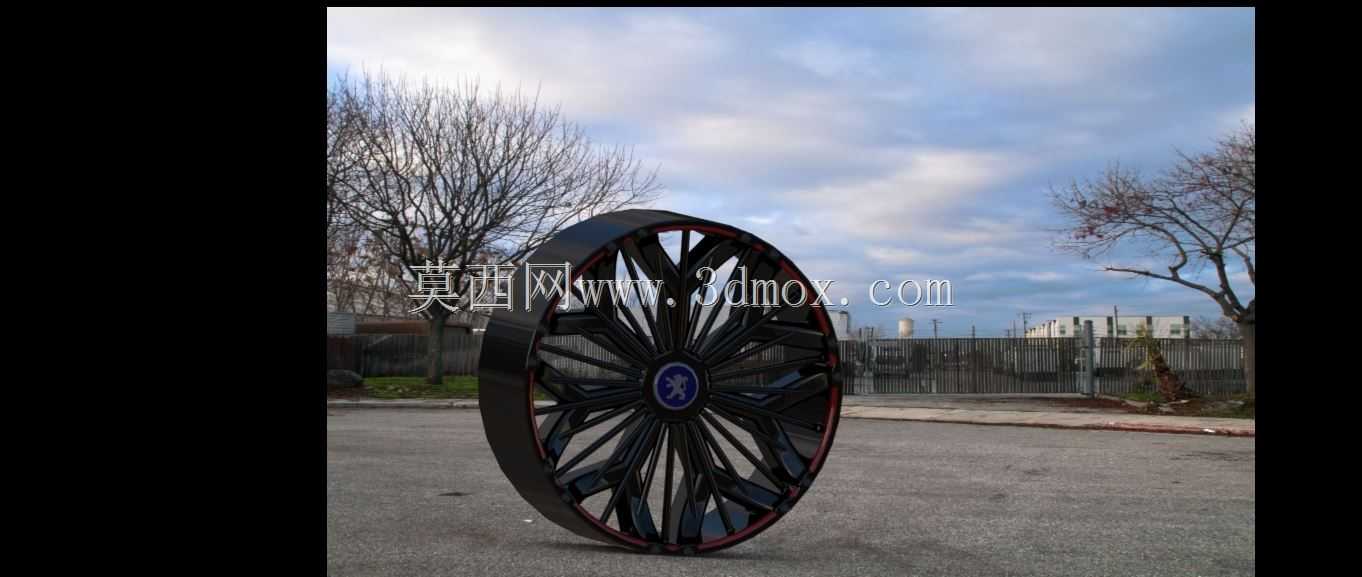

　　这款环形轮毂是面向标致206小型轿车开发的行走系统配套部件，主要适配家用小型乘用车的前轮与后轮安装位，日常使用场景覆盖城市铺装路面通勤、城郊非铺装路面短途通行等常规用车环境，作为连接轮胎与车桥传动端的核心承载部件，需要同时承担整车静态载荷、行驶过程中的动态冲击载荷，以及转向、制动过程中传递的横向、纵向力矩。从设计思路来看，这款轮毂采用了大尺寸多辐条放射式结构，辐条从中心安装座向外缘轮辋均匀发散，单根辐条做了变截面处理，靠近中心座的位置截面厚度更大，向轮辋延伸过程中逐步收窄，这种设计一方面可以在控制整体重量的前提下保证辐条的结构强度，避免急加速、急制动或者过坑洼路面时辐条出现应力集中断裂的问题，

　　另一方面多辐条的布局可以给刹车系统留出足够的散热空间，车辆连续制动时，气流可以顺着辐条间隙快速带走刹车卡钳与刹车盘产生的热量，降低制动系统热衰减的风险。轮毂外缘的轮辋采用了标准的乘用车轮辋轮廓设计，胎圈座的角度与尺寸严格匹配对应规格的真空轮胎安装要求，轮缘位置做了加厚的翻边处理，既可以避免轮胎拆装过程中刮伤轮辋表面，也能在轮胎受到侧向挤压时提供足够的支撑力，防止轮胎脱圈。中心安装区域设置了对应车型的螺栓孔分布圆，孔位精度控制在装配公差范围内，保证轮毂安装后与车桥轴头的同轴度，避免高速行驶时出现车轮抖动的问题，中心盖位置预留了品牌标识的安装位，和整车的外观设计风格保持统一。轮毂表面采用了亮黑搭配边缘红圈的配色处理，

　　在满足结构性能要求的同时兼顾了外观装饰性，适配追求个性化外观的车辆改装需求，安装边界上需要匹配对应孔距的转向节与后桥轴头，安装时需保证螺栓拧紧力矩符合整车装配规范，同时轮辋的偏距设置经过校核，不会在转向过程中与翼子板、刹车卡钳发生运动干涉，适配轮胎的扁平比范围也经过验证，不会在满载颠簸时出现轮胎蹭擦车身的问题。日常使用中，这款轮毂的辐条间隙设计也兼顾了后期清洗维护的便利性，不会出现过小的缝隙导致泥沙积存难以清理的问题，整体结构在满足强度要求的前提下，通过结构优化降低了非簧载质量，对于提升车辆的操控响应性与行驶平顺性也有一定的帮助。
