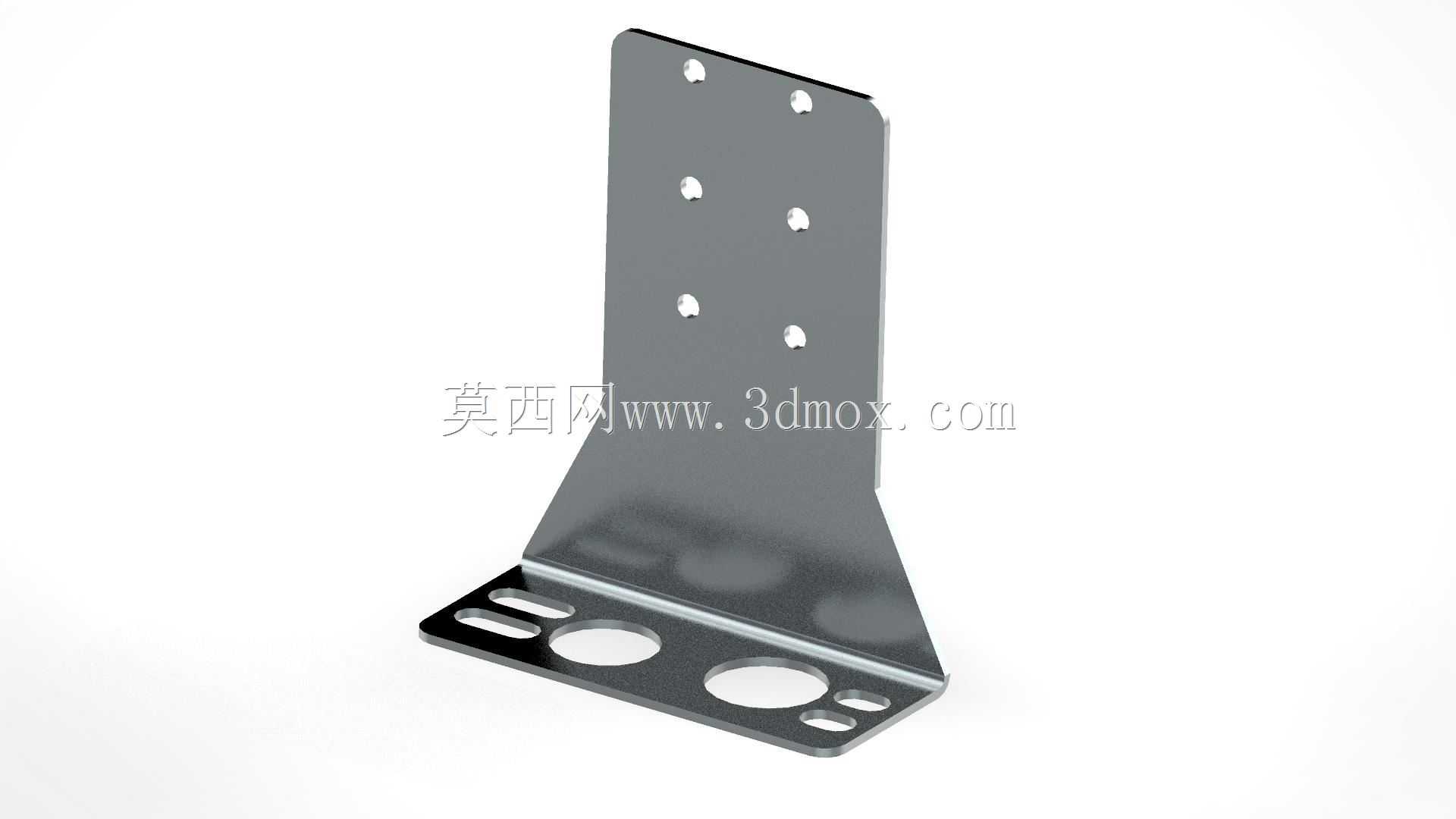

传感器通用L型直角安装固定支架

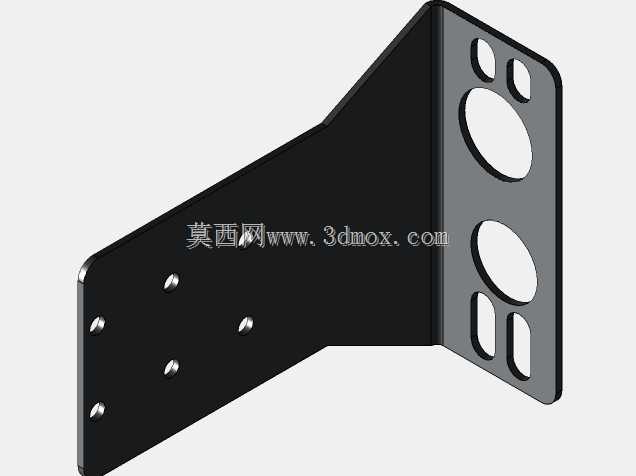

　　这款L型直角安装支架，是工业传感类元件配套安装的典型结构件，日常在自动化产线的传感点位布设、小型压力开关的工位固定、通用检测元件的位置调整场景中使用频率极高。从结构设计来看，整体采用冷轧钢板折弯成型，垂直安装面与水平安装面通过折弯工艺形成90度直角支撑，折弯处做了圆弧过渡处理，既避免了钣金锐边的安全隐患，也能抵消长期承重带来的应力集中问题，防止支架在设备长期运行震动中出现折弯处开裂的情况。垂直安装面均匀排布了6个圆形安装孔，孔位间距经过标准化匹配，可兼容多数主流规格的圆柱型、方型传感器以及小型压力开关的安装孔距，无需额外扩孔或改制就能直接完成元件固定；水平安装面则设置了两个长条形调节腰孔与两个大直径圆形过孔，

　　腰孔的设计预留了足够的安装调整余量，现场安装时可以根据实际检测点位的需求，沿腰孔长度方向微调支架的固定位置，抵消安装基座的加工误差，圆形过孔则用于大规格紧固件的穿装或是线缆的避让走线，避免安装时线缆被支架挤压破损。从安装边界来看，垂直安装面的有效安装宽度可覆盖60mm以内宽度的传感元件，水平安装面的腰孔调节行程可达15mm，能适配不同厚度的设备安装基板，不管是铝型材框架的T型槽安装，还是钢板机座的平面固定，都能通过配套螺栓完成可靠锁紧。设计过程中充分考虑了工业现场的震动工况，支架的板材厚度选型兼顾了结构强度与轻量化需求，不会因为板材过薄导致元件安装后出现晃动偏移，也不会因为板材过厚增加不必要的安装负重，表面做了防锈氧化处理，

　　可适应车间内多尘、轻度油污的使用环境，长期使用不会出现锈蚀掉屑的问题，不会对周边精密检测元件造成污染。在实际设备改造项目中，这类通用支架可以大幅减少现场非标加工的工作量，设计人员选型时无需单独绘制支架加工图，直接选用该结构就能快速完成传感元件的安装方案设计，有效缩短设备的设计与装配周期，尤其是在多工位检测的自动化设备上，统一规格的安装支架也能降低后期设备维护的备件成本，运维人员更换同类型传感元件时无需重新调整安装孔位，直接替换元件即可快速恢复设备运行。
