活塞式可调流量开关结构设计

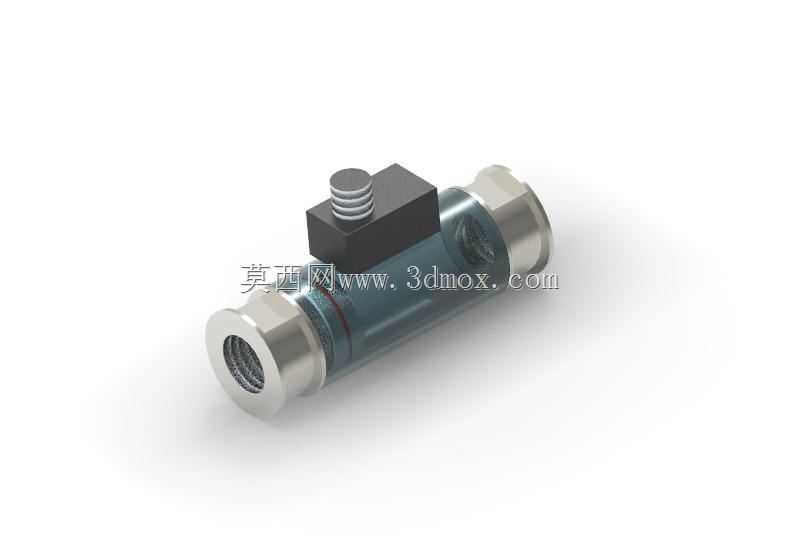

　　这款流量开关主要面向工业流体管路系统的流量阈值监测场景，在冷却循环系统、润滑供油回路、水处理管路、液压动力单元中都有广泛应用，核心作用是在管路内流体流量低于或高于设定阈值时输出触发信号，联动后端控制单元实现缺流保护、断流报警、流量达标确认等功能，避免设备因冷却不足、润滑断供出现干磨、过热等不可逆损坏。从结构设计来看，主体采用直通式管段结构，两端为标准外螺纹连接端，可直接对接同规格的工业管路，无需额外转接配件，安装时直接串入管路即可，不会额外占用过多管路安装空间，主体中部的透明视窗段可直接观察内部流体的流动状态，方便现场运维人员快速判断管路通断情况。顶部的调节模块采用带刻度的旋钮式结构，通过旋转旋钮可改变内部弹簧的预紧力，

　　以此调整流量触发的阈值点，适配不同工况下的流量设定需求，调节完成后可通过锁紧结构固定设定值，避免设备运行过程中因管路振动导致阈值偏移。内部核心检测单元采用活塞式结构，流体流经管段时推动活塞克服弹簧力位移，当流量达到设定值时活塞触发行程开关输出信号，这种结构对流体洁净度的适应性较强，相比热式流量开关更适合含有少量微小杂质的工业流体场景，不会因为杂质附着检测探头出现检测精度漂移。从安装边界来看，两端螺纹的同轴度控制在较高精度范围内，安装时无需刻意调整管段角度即可保证密封面贴合，整体径向尺寸紧凑，可适配空间局促的设备内部管路布局，顶部调节模块的高度预留了足够的操作空间，无需拆卸周边管路即可完成阈值调节操作。结构设计上充分考虑了工业现场的使用需求，所有与流体接触的部件均采用耐腐材质，可适配水、液压油、低浓度化学流体等多种介质，密封结构采用双重O型圈设计，可承受常规工业管路的工作压力，不会出现渗漏问题。
