挡板式水流量检测开关结构设计

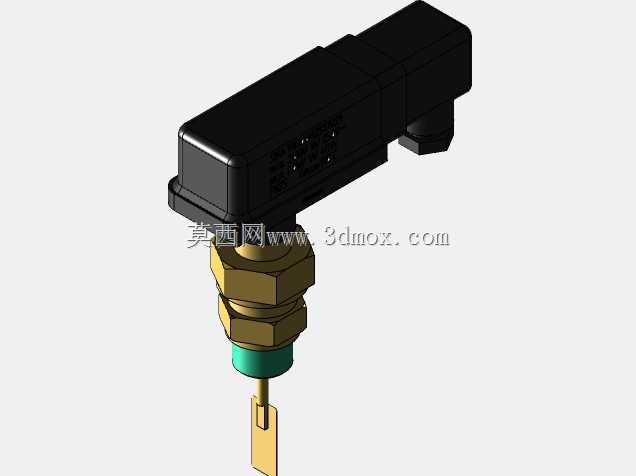

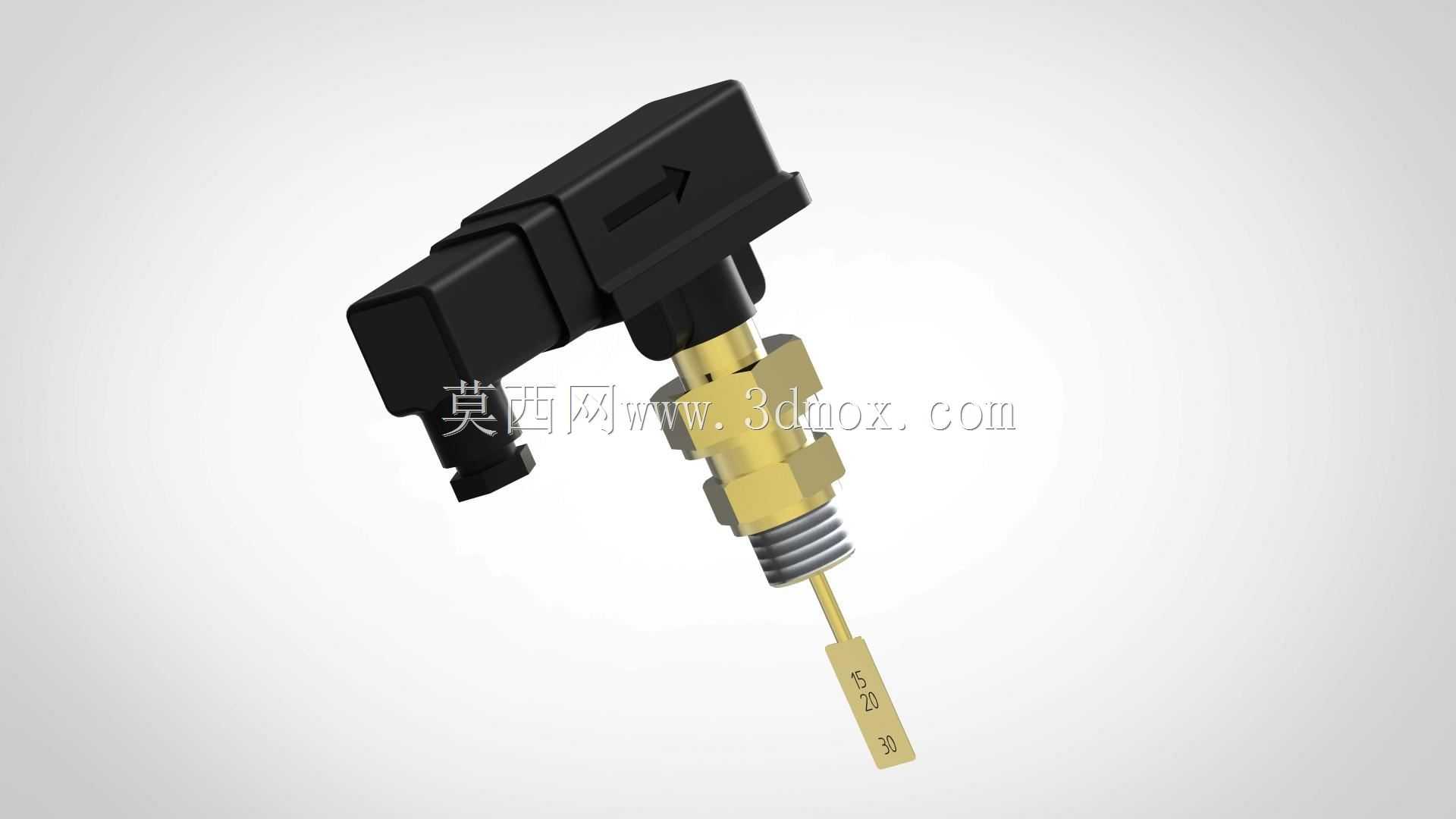

这款挡板式流量开关主要应用在工业水冷系统、小型液压回路、暖通供水支路、净水处理管路等场景中，承担管路内流体通断状态、流量阈值触发的检测功能，当管路内流体流速达到设定动作值时，挡板受流体冲击发生偏转，带动内部微动元件输出开关电信号，可直接联动水泵、电磁阀等执行器件，实现断流保护、流量联锁控制的功能，避免设备因缺水干烧、冷却不足出现故障。从结构设计来看，产品上部采用赫斯曼接头形式的电气接线仓，外壳为阻燃工程塑料材质，表面模印流向指示箭头，可避免现场安装时出现进出方向接反的问题，接线仓内部预留标准接线端子空间，防护等级可满足常规工业车间的溅水、防尘使用要求，接线端与下部流体接触段采用密封压合结构，杜绝流体渗漏进入电气腔的风险。下部流体接触段采用黄铜材质主体，外螺纹为标准管螺纹规格，可直接适配常规工业水系统的内螺纹管路接头，安装时无需额外定制转接件，螺纹段长度预留了足够的密封缠绕空间，现场安装时配合生料带或密封圈即可完成可靠密封。探入管路内部的挡板采用薄铜片冲压成型，表面刻印动作阈值标识，挡板与转轴采用铆接固定结构，动作时偏转阻力小，可对低流速流体做出灵敏响应，同时挡板边缘做了倒圆角处理，长期受流体冲击也不会出现割伤管路密封件、产生金属碎屑的问题。设计过程中充分考虑了安装边界限制，整体径向最大尺寸不超过接线仓的对角线宽度，轴向安装后突出管路外壁的长度控制在紧凑范围内，可适配空间局促的阀组集成安装场景，不会与周边管路、阀件产生安装干涉。黄铜材质的流体接触部分兼顾了导热性与抗锈蚀能力，可适配常温清水、低浓度乙二醇水溶液等常规工业流体，长期使用不会出现结垢卡滞、锈蚀失效的问题，内部动作元件采用无触点触发结构，相比传统机械式流量开关减少了机械磨损点，动作寿命更长，可满足长期连续运行的工业工况使用要求。在建模过程中，对各部件的配合公差做了合理预留，接线仓与主体的卡扣配合、螺纹段的牙型尺寸、挡板的摆动间隙都按照实际加工精度做了参数化设定，模型可直接用于安装干涉校验、阀组布局模拟，也可作为同类流量开关产品改型设计的基础参考，帮助结构设计人员快速完成管路检测元件的选型匹配与布局验证。
