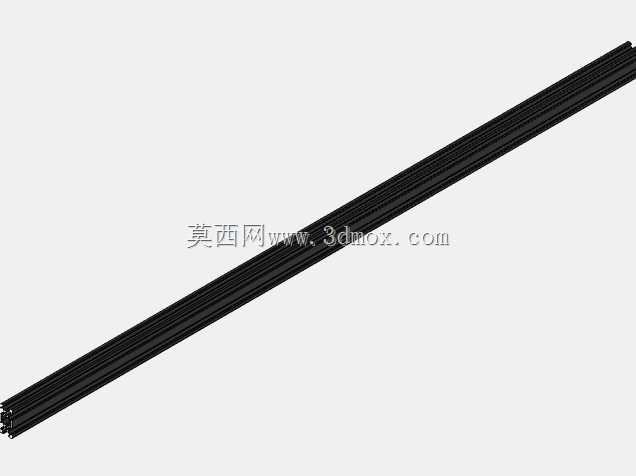

2040V型槽挤压铝型材结构设计

　　这款2040规格挤压铝型材在桌面级3D打印设备、小型自动化检测工位、轻型输送线侧装导轨场景中应用十分广泛，区别于普通欧标2040平槽型材，其单侧集成的V型导向槽可直接配合V型滚轮实现无额外导轨的线性运动支撑，大幅降低小型设备的框架搭建成本与装配复杂度。从实际设备装配的角度看，该型材截面宽度为40mm、厚度为20mm，截面四周预留的T型槽道可兼容标准M4、M5规格的T型螺栓与方形螺母，安装时无需在型材本体上额外打孔攻丝，仅需将螺母预置入槽道滑至对应安装位置即可完成锁紧，单根型材的有效安装长度可根据实际需求裁切，裁切后端面无需做特殊封边处理，仅需去除毛刺即可配合端盖完成组装。设计阶段针对挤压成型的工艺特性做了多处优化，型材壁厚控制在1.

　　5mm-2mm区间，既保证了单位长度的抗弯强度满足轻型负载的使用要求，也避免了壁厚过大导致的材料浪费与整机重量提升；V型槽的导向面做了0.2mm的凸起余量设计，挤压成型后可通过表面硬质氧化处理提升导向面的耐磨性能，长期与滚轮往复摩擦也不会出现明显的导向间隙，保证运动部件的运行精度。在实际设备搭建中，该型材可单独作为线性运动的导向支撑使用，也可多根拼接组成设备的整体框架，拼接时配合专用的20系列角码、内置连接件即可完成垂直、平行、斜向等多种角度的连接，连接后的框架整体形变量可控制在0.1mm/米以内，完全满足桌面级加工设备、小型实验装置的精度要求。型材的V型槽角度设计为90度，可适配市面上绝大多数标准V型滚轮，

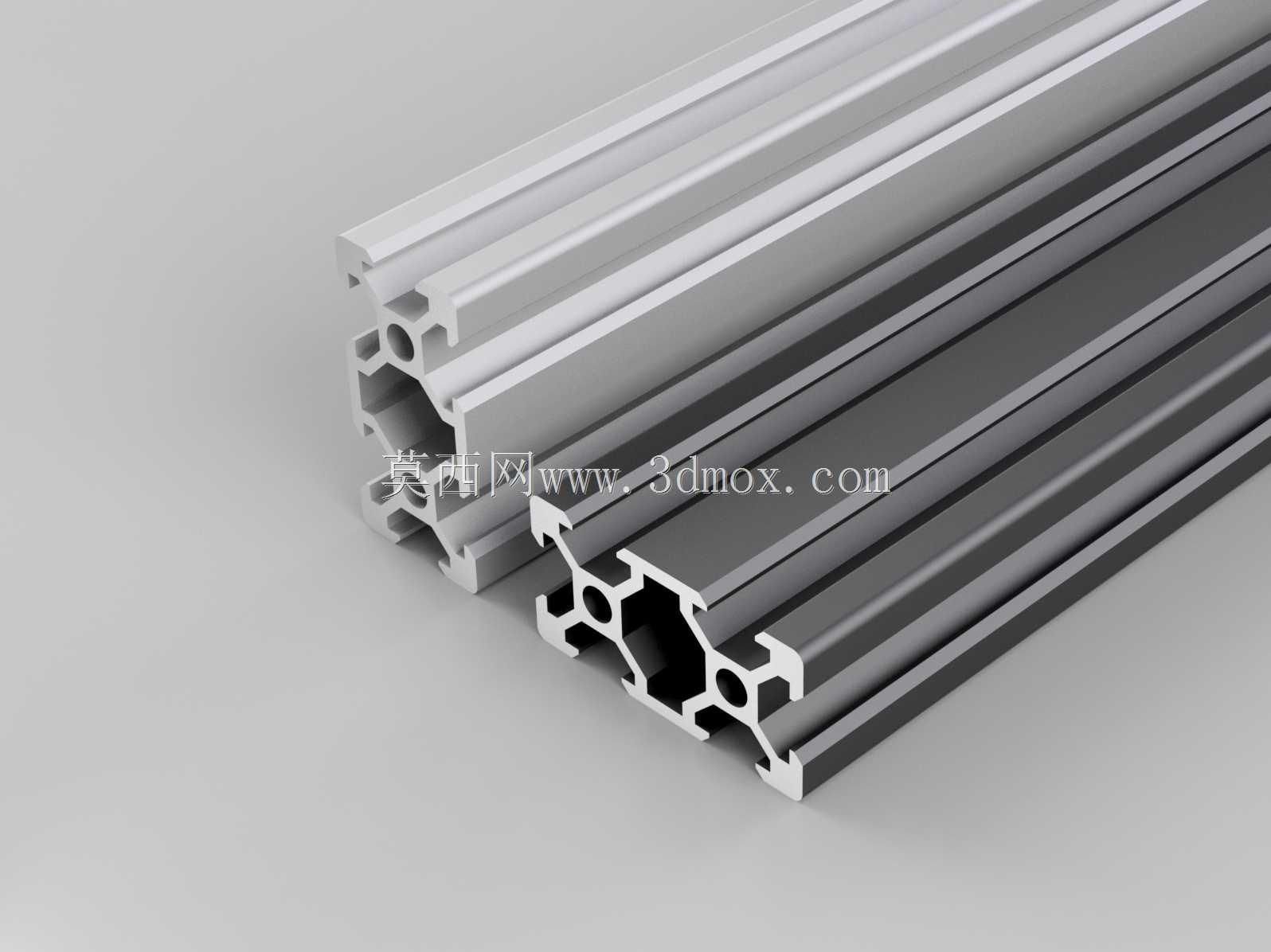

　　滚轮安装座可直接固定在槽道内的滑块螺母上，调整滚轮与V型槽的预紧压力即可消除运动间隙，无需额外安装直线导轨即可实现顺滑的线性运动，这种集成化的设计让小型设备的整体结构更加紧凑，减少了导轨安装所需的额外空间与装配工序。针对不同的使用环境，该型材可选择银色阳极氧化与黑色硬质氧化两种表面处理方式，银色氧化多用于常规室内设备的框架搭建，成本更低且外观整洁；黑色硬质氧化的表面硬度更高，耐磨性能更好，多用于运动频次较高的导向部位，可有效延长型材的使用寿命。在安装边界方面，该型材的槽道中心距型材外边缘的距离为5mm，安装连接件时需注意螺栓的旋入深度不要超过槽道的底部壁厚，避免螺栓顶穿型材外壁影响连接强度；

　　拼接框架时相邻两根型材的对接端面需保证平面度误差不超过0.1mm，避免对接处出现台阶影响螺母在槽道内的顺畅滑动。作为线性导向使用时，单根型材的最大支撑跨度建议不超过800mm，跨度过大时需在型材中部增加支撑点，避免负载状态下型材出现下挠变形影响运动精度；V型槽与滚轮的配合间隙建议调整至0.02mm-0.05mm之间，间隙过大会导致运动过程中出现晃动，间隙过小则会增大摩擦阻力加快导向面的磨损。
