内燃机传动用分体式连杆结构设计

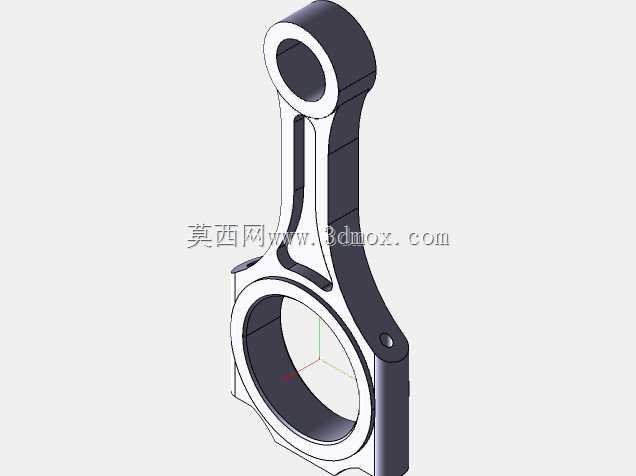

　　在往复式动力设备的传动链路中，连杆是衔接曲柄与活塞、完成直线往复运动与旋转运动转换的核心受力部件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。本次设计的连杆采用分体式大头结构，大头端配套轴瓦安装位，可直接包覆曲柄销完成铰接，小头端设置衬套压装孔，用于连接活塞销，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，兼顾轻量化与结构强度需求。从实际应用场景来看，这类连杆广泛适配小排量单缸内燃机、教学演示用动力试验台、小型空气压缩机等需要实现往复-旋转运动转换的设备，安装时需严格匹配曲柄销直径、活塞销长度的尺寸边界，大头端的剖分面采用平切口设计，配套两个高强度螺栓完成轴瓦盖的锁紧固定，

　　螺栓孔位设置定位沉台，避免装配过程中出现轴瓦盖错位引发的运动卡滞。设计过程中优先考虑交变载荷下的受力分布，杆身与大小头的过渡区域均采用大圆角平滑过渡，减少应力集中点，避免长期往复受载下出现疲劳裂纹；小头端的油孔位置与活塞销的润滑通道对齐，保证运转过程中润滑油可顺利进入摩擦副形成油膜，降低磨损速率。外形尺寸方面，大小头孔的中心距严格匹配对应动力单元的曲柄半径与活塞行程参数，大头外圆直径预留足够的曲轴箱避让间隙，小头宽度适配活塞销座的安装间距，杆身的工字形截面壁厚经过受力校核，可承受最高设计转速下的往复惯性力与燃气爆发压力叠加的交变载荷，装配时需按对角顺序分次拧紧大头螺栓，保证轴瓦与曲柄销的配合间隙处于合理区间，避免间隙过大引发的冲击异响或间隙过小导致的润滑失效。
