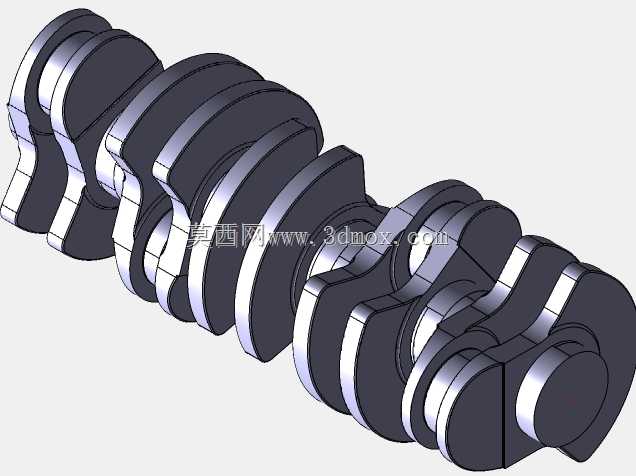

五缸内燃机用曲轴结构三维数模

　　在直列五缸内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这类五缸曲轴的设计需要兼顾点火间隔均匀性、动平衡精度与整体结构刚度，区别于常见的四缸、六缸机型，五缸机型的曲轴曲拐夹角采用72度均匀排布，能实现72度的均匀点火间隔，既规避了四缸机二阶往复惯性力无法完全平衡的短板，也不会像六缸曲轴那样出现轴向尺寸过长、整机布置受限的问题，在中排量乘用车、小型工程机械动力单元、固定式发电机组动力端都有成熟的应用场景。从结构设计逻辑来看，该曲轴采用整体式锻造结构的建模思路，五个连杆轴颈沿轴向依次错开对应曲拐夹角，每个连杆轴颈两侧配置平衡重块，平衡重的轮廓与质量分布经过匹配设计，

　　用来抵消曲柄销与连杆大头旋转产生的离心力，以及活塞组件往复运动产生的一阶、二阶往复惯性力，降低整机运行过程中的振动载荷，避免轴承副出现偏磨、冲击载荷过大的问题。主轴颈作为曲轴的安装支撑基准，与缸体主轴承座的安装孔位同轴度设计要求控制在0.02mm以内，建模时预留了轴瓦安装的配合间隙边界，主轴颈与连杆轴颈之间的过渡圆角采用大圆弧平滑过渡，避免应力集中导致的曲轴疲劳断裂，这也是高负荷动力曲轴设计中需要重点关注的结构细节。曲轴的轴向安装尺寸需要匹配对应缸体的轴向空间，前端预留了正时齿轮、皮带轮、扭转减振器的安装定位面与键槽结构，后端设置了飞轮连接的法兰盘与定位销孔，安装时需要保证后端法兰与主轴颈轴线的端面跳动量符合设计要求，

　　避免动力输出过程中出现飞轮偏摆、传动系振动的问题。油道设计采用斜向贯通的内部孔道，从主轴颈表面连通至对应连杆轴颈表面，压力润滑油可以通过主油道直接输送到连杆轴承摩擦副表面，保证高转速运行下的润滑可靠性，建模时油道孔的倒角、孔口位置都做了细节还原，避免实际加工中出现孔口毛刺、润滑油路不通的问题。这类五缸曲轴的三维数模可以直接用于动力总成的虚拟装配校验、运动学仿真分析，也能作为曲轴加工工艺编制、夹具设计的参考基准，帮助设计人员提前排查曲拐与缸体、连杆运动过程中的干涉问题，校核不同转速下的曲轴变形量与应力分布，减少物理样机的试制迭代次数。
