发动机活塞结构三维设计实体模型

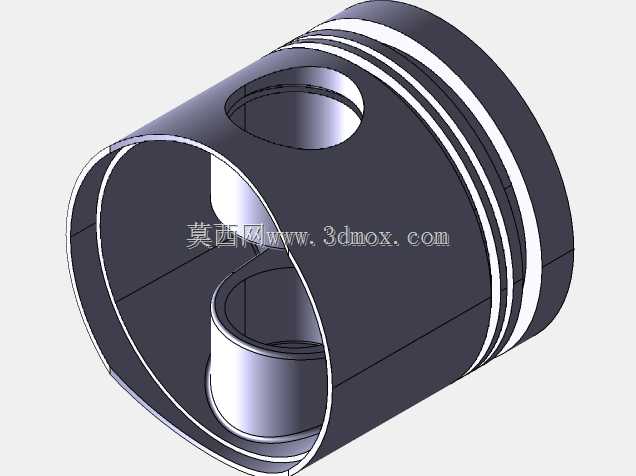

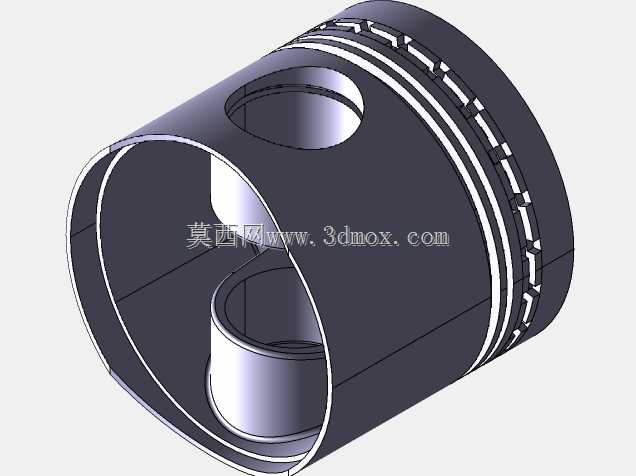

　　在往复式动力机械的核心做功单元中，活塞是直接承接燃烧压力、完成能量转换的关键运动部件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。这款活塞的设计围绕内燃机实际工况展开，首先考虑的是高温高压燃气作用下的结构强度匹配，活塞头部设置的多道环槽结构，用于安装气环与油环，气环承担燃烧室密封作用，阻止高温高压燃气窜入曲轴箱，油环则负责刮除气缸壁面多余润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用同轴贯穿式设计，用于装配活塞销，连接活塞与连杆小头，将活塞承受的燃烧冲击力传递给连杆，进而驱动曲轴旋转输出扭矩，销孔位置的设计经过受力校核，避开活塞往复运动过程中的应力集中区域，同时保证活塞在销座位置的刚度足够，

　　避免交变载荷下出现疲劳开裂。活塞裙部的型线设计考虑了热膨胀变形与侧向力承载需求，工作状态下活塞受热会产生膨胀，裙部的结构设计预留了合理的热变形余量，同时在活塞往复换向时，裙部可以贴合气缸壁承受侧向推力，引导活塞沿气缸轴线做平稳往复运动，避免出现敲缸、偏磨等异常工况。从安装边界来看，活塞的外径尺寸与对应气缸内径保持设计配合间隙，既保证运动过程中不会出现卡滞，又能配合活塞环实现可靠密封，活塞整体高度尺寸匹配发动机燃烧室的压缩比设计要求，活塞顶部的凹腔结构（本模型为平顶基础结构）可根据不同燃烧室形式调整，适配不同的油气混合与燃烧组织需求。在实际应用场景中，这类活塞可适配小排量单缸或多缸内燃机，广泛用于通用动力机械、小型车用发动机、

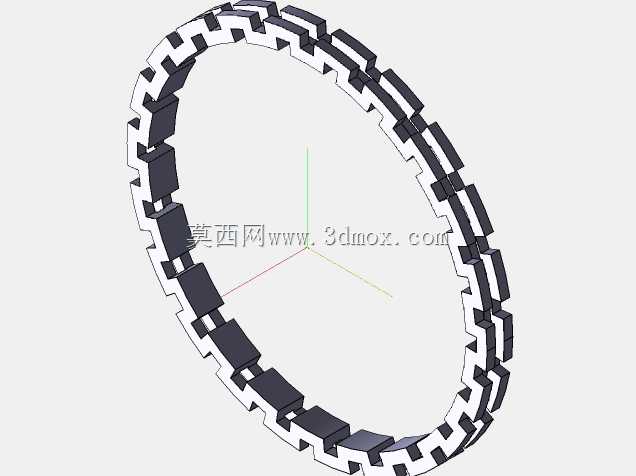

　　教学演示样机等场景，设计过程中充分考虑了运动件的轻量化需求，在保证结构强度的前提下尽可能降低活塞整体质量，减小往复运动惯性力，降低曲轴连杆机构的运转负荷，提升整机的最高运行转速与响应速度。环槽的宽度与深度尺寸按照标准活塞环规格设计，具备良好的配件通用性，销孔内部可根据需求加工衬套安装位，提升销座位置的耐磨性能，活塞内部的空腔结构既实现了轻量化目标，也为活塞工作过程中的热量传递提供了合理的散热路径，配合活塞环、气缸壁的热传导，将活塞头部承受的燃烧热量及时带出，避免活塞顶部温度过高造成材料强度下降、热变形过量等问题。
