文纳手指关节加工专用设备结构设计

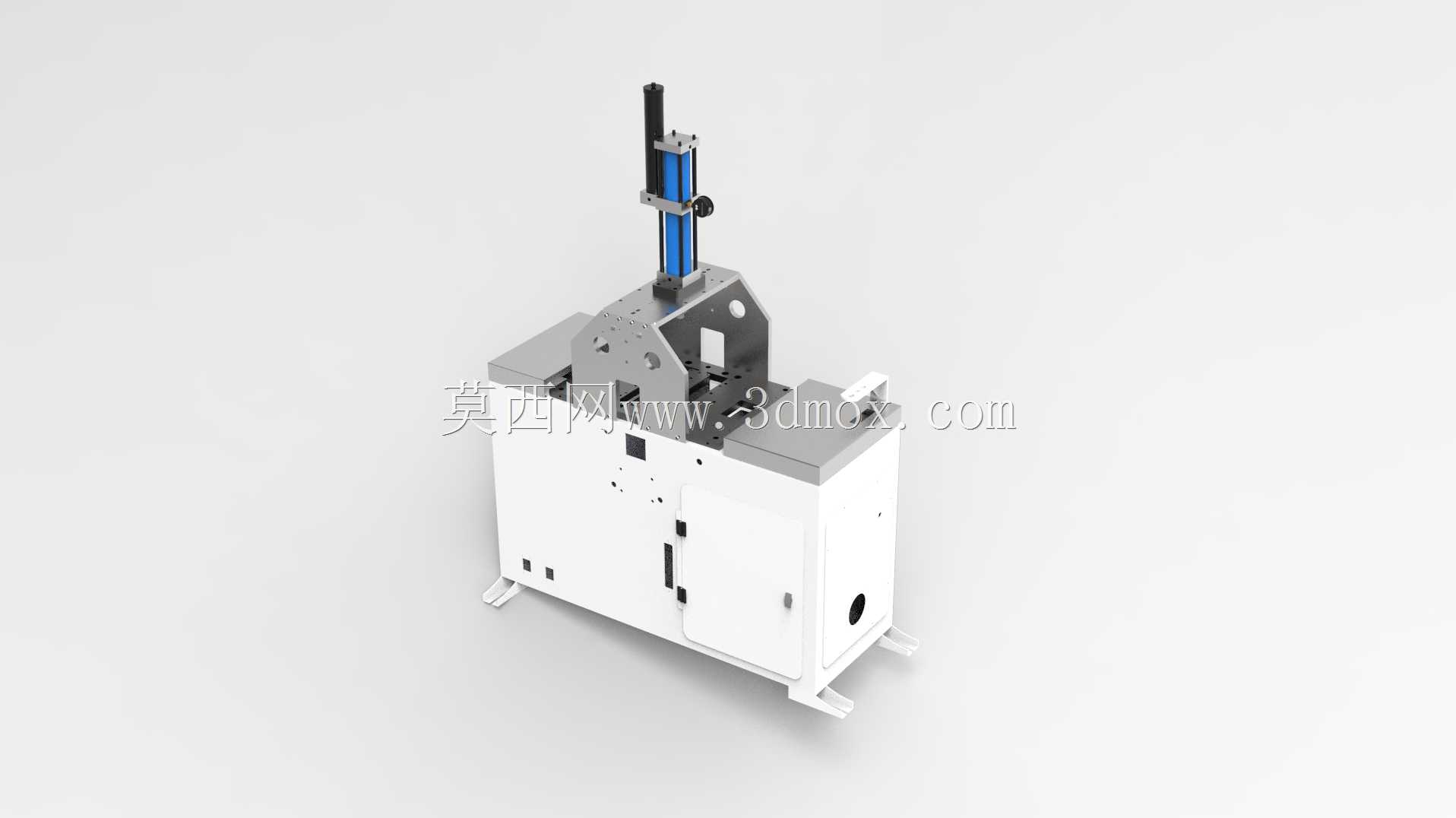

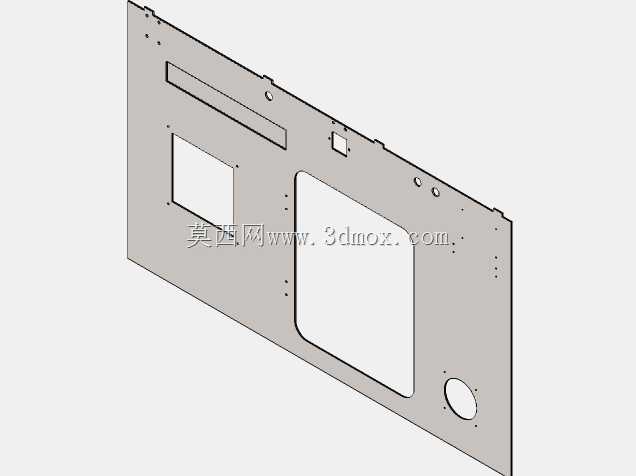

　　这款设备主要面向医用植入件加工领域的文纳手指关节精密成型工序，在骨科植入物生产车间的精加工工段承担核心加工作业，适配小尺寸异形钛合金、钴铬钼材质关节坯件的定型加工，可直接嵌入现有植入件生产线的精加工作业单元，无需额外改造车间地基或配套大型辅助设施。设备整体采用立式布局，下部为一体式焊接柜体作为承载基座，柜体底部设置可调式支撑脚，可适配车间地面10mm以内的平整度误差，安装时仅需预留前后各800mm、左右各600mm的操作维护空间，柜体侧面预留电气走线孔与气动管路接口，可直接对接车间现有气源与供电回路。上部执行单元集成了直线滑台驱动的压装/切削执行组件，滑台采用线性导轨导向，搭配气动驱动的进给结构，

　　进给行程可根据不同规格的关节坯件调整，行程调节范围覆盖0-120mm，可适配目前临床常用的8种规格文纳手指关节坯件的加工需求。设计阶段优先考虑了小尺寸精密零件加工的装夹稳定性，工作台面设置快换式定位夹具接口，夹具采用仿形定位结构，可根据不同型号的关节坯件快速更换定位模块，换型时间控制在10分钟以内，无需重新校准执行单元的同轴度。设备的操作控件集中布置在柜体前部右侧的操作位，符合一线操作人员的站立作业习惯，急停按钮设置在操作位最易触及的位置，满足加工设备的安全规范要求。柜体内部预留了排屑与冷却管路的安装空间，可适配微量润滑冷却系统，加工过程中可及时带走切削热量同时避免切削液飞溅，适配洁净车间的生产环境要求。

　　执行端的安装法兰采用标准接口设计，可根据加工工序需求更换压头、铣削头、打磨头等不同执行工具，拓展设备的工序覆盖能力，既可以完成关节坯件的压装定型，也可完成接合面的精修、毛刺去除等后续工序。整体结构设计充分考虑了日常维护的便捷性，柜体门板采用快拆式铰链连接，内部气动元件、电气元件均采用标准导轨安装，故障排查与元件更换无需拆解主体承载结构，可大幅降低设备的停机维护时间。设备的重心集中在下部柜体区域，上部执行单元的重量占比不到整体的30%，运行过程中进给动作的振动被柜体基座充分吸收，加工时的端面跳动量可控制在0.02mm以内，满足植入级零件的加工精度要求。
