直流电机调速控制器防护外壳结构

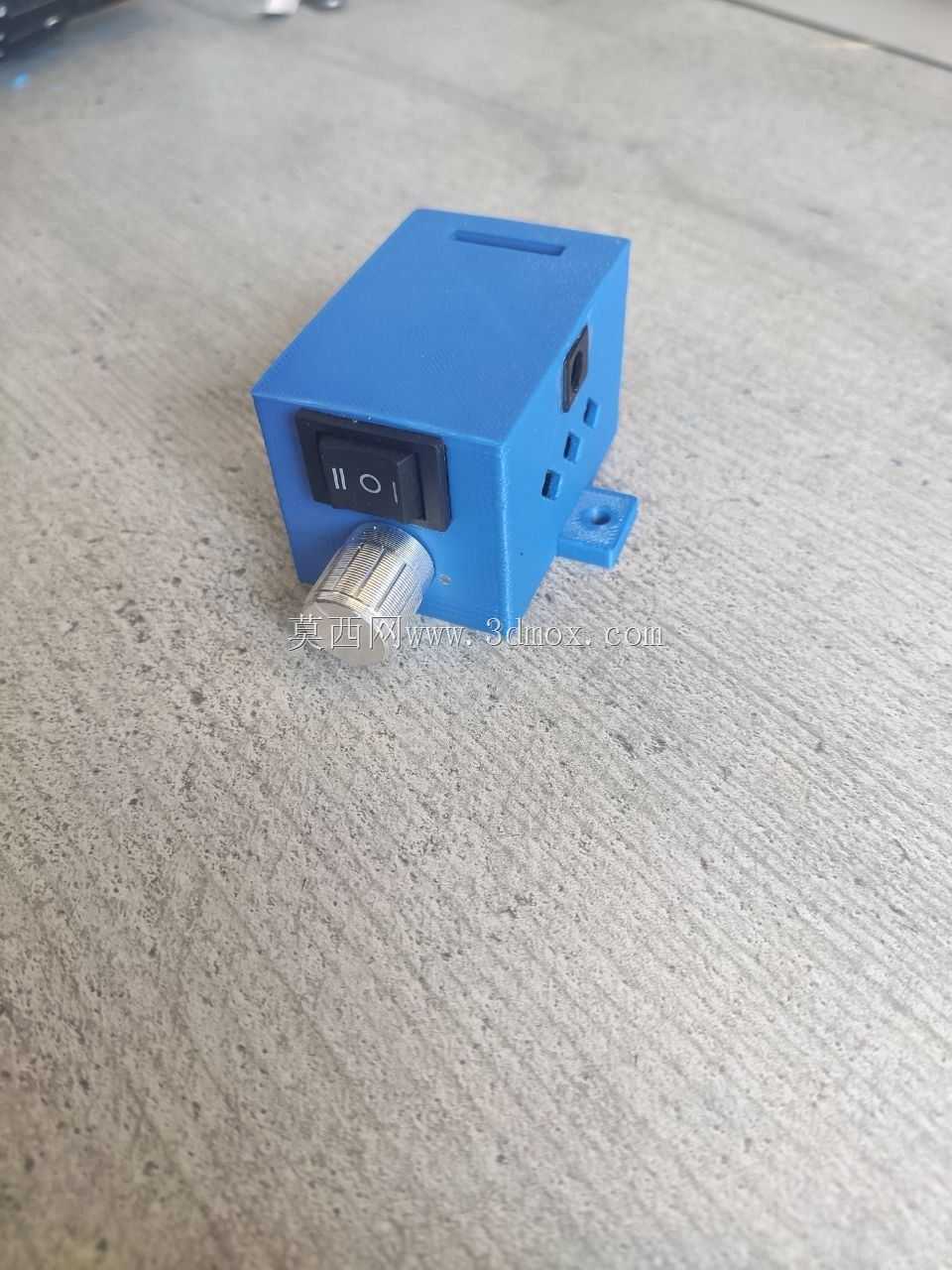

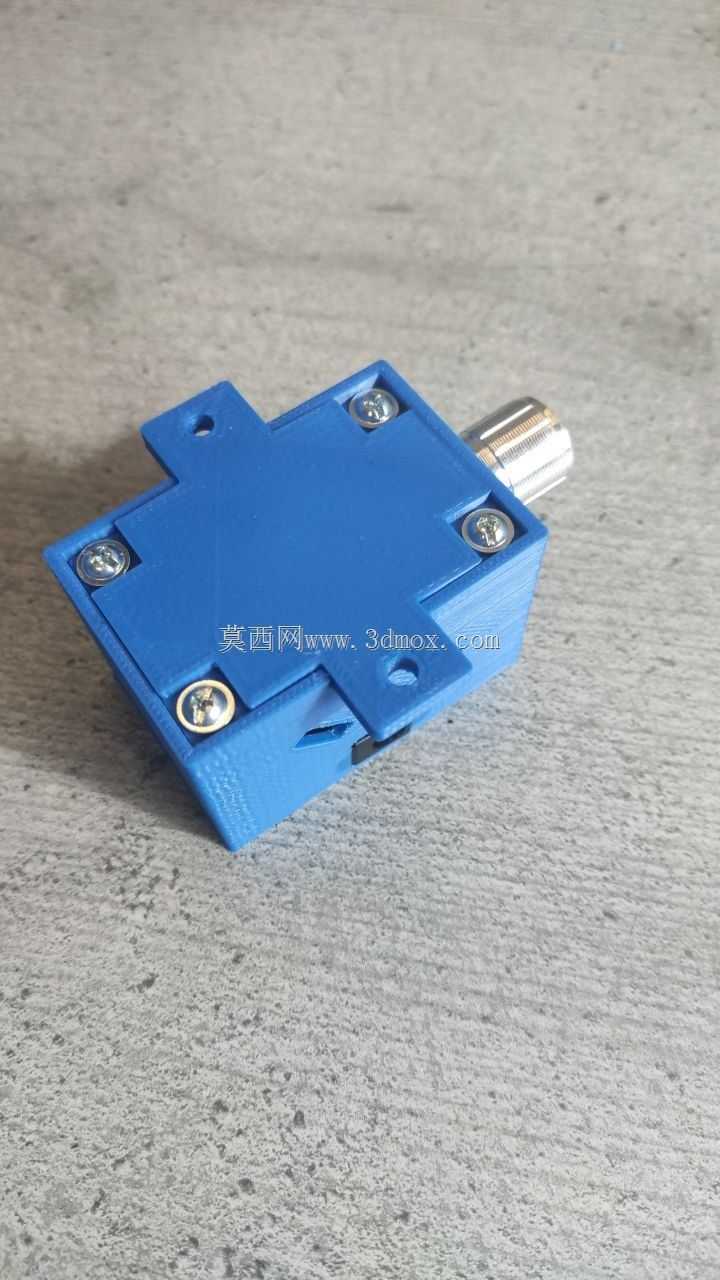

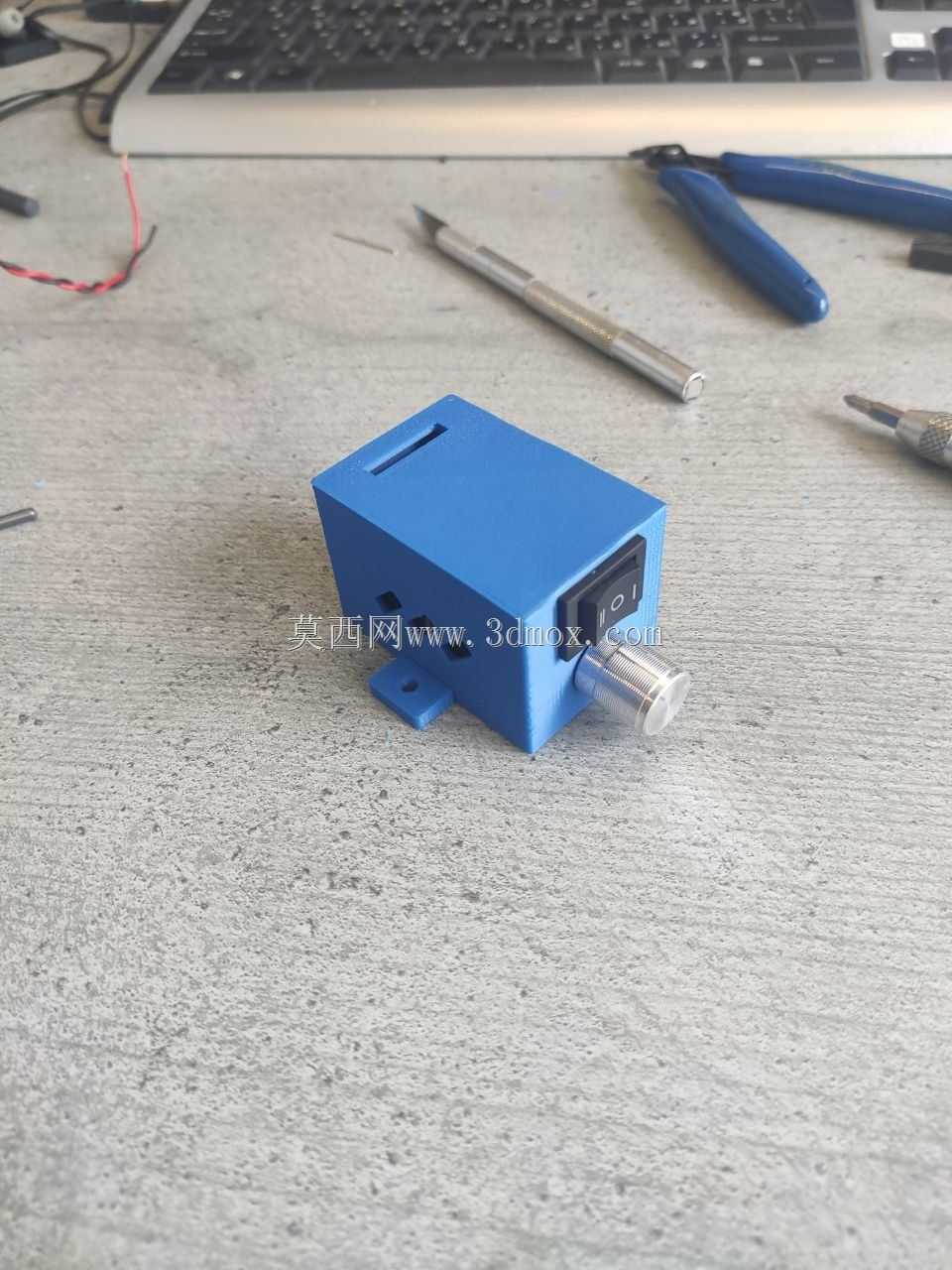

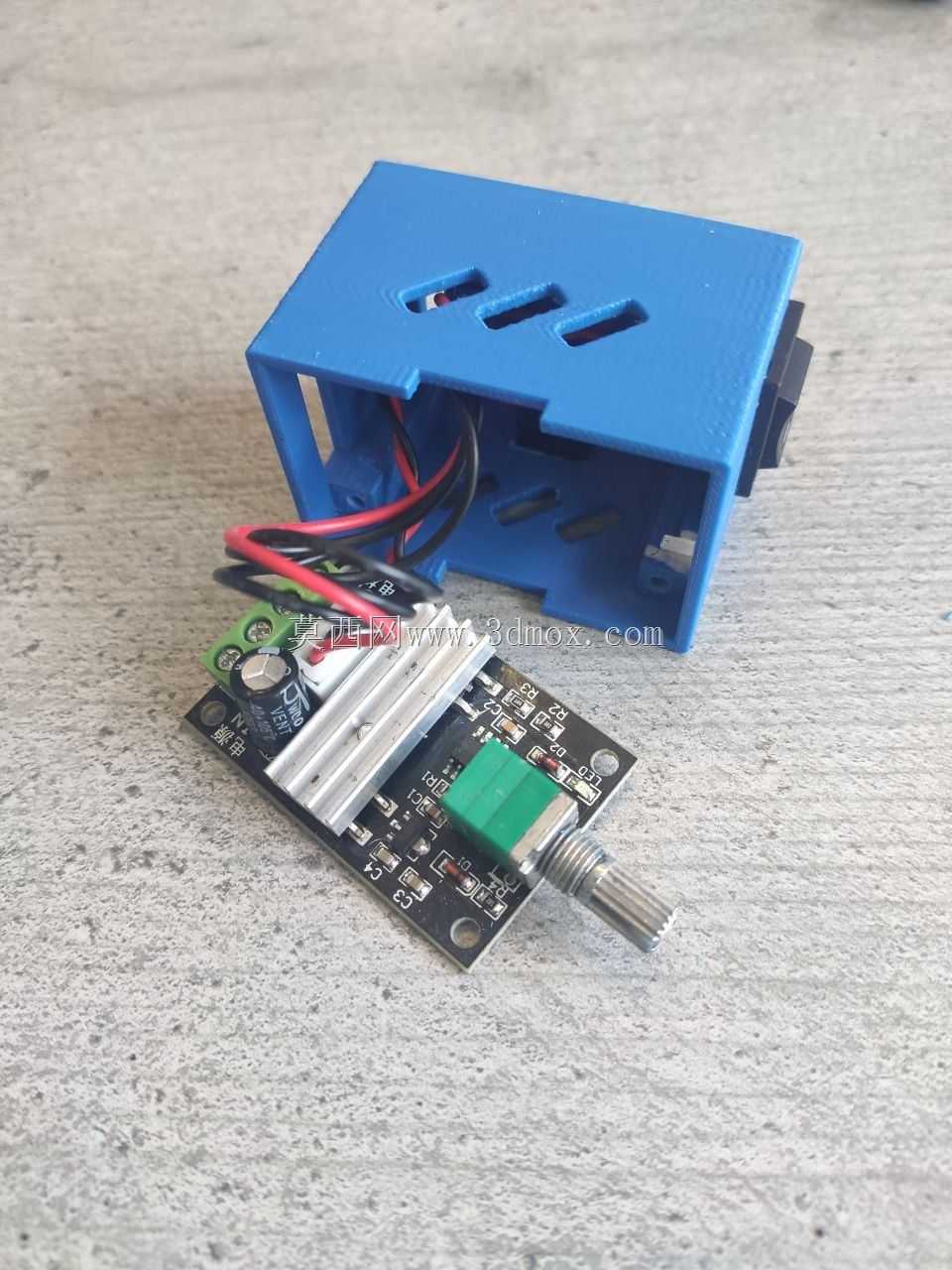

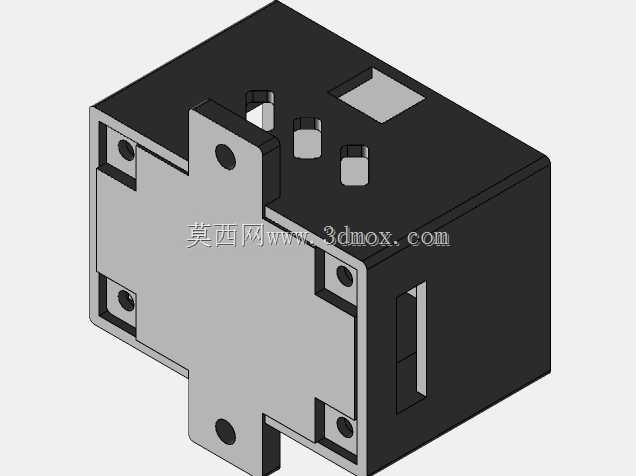

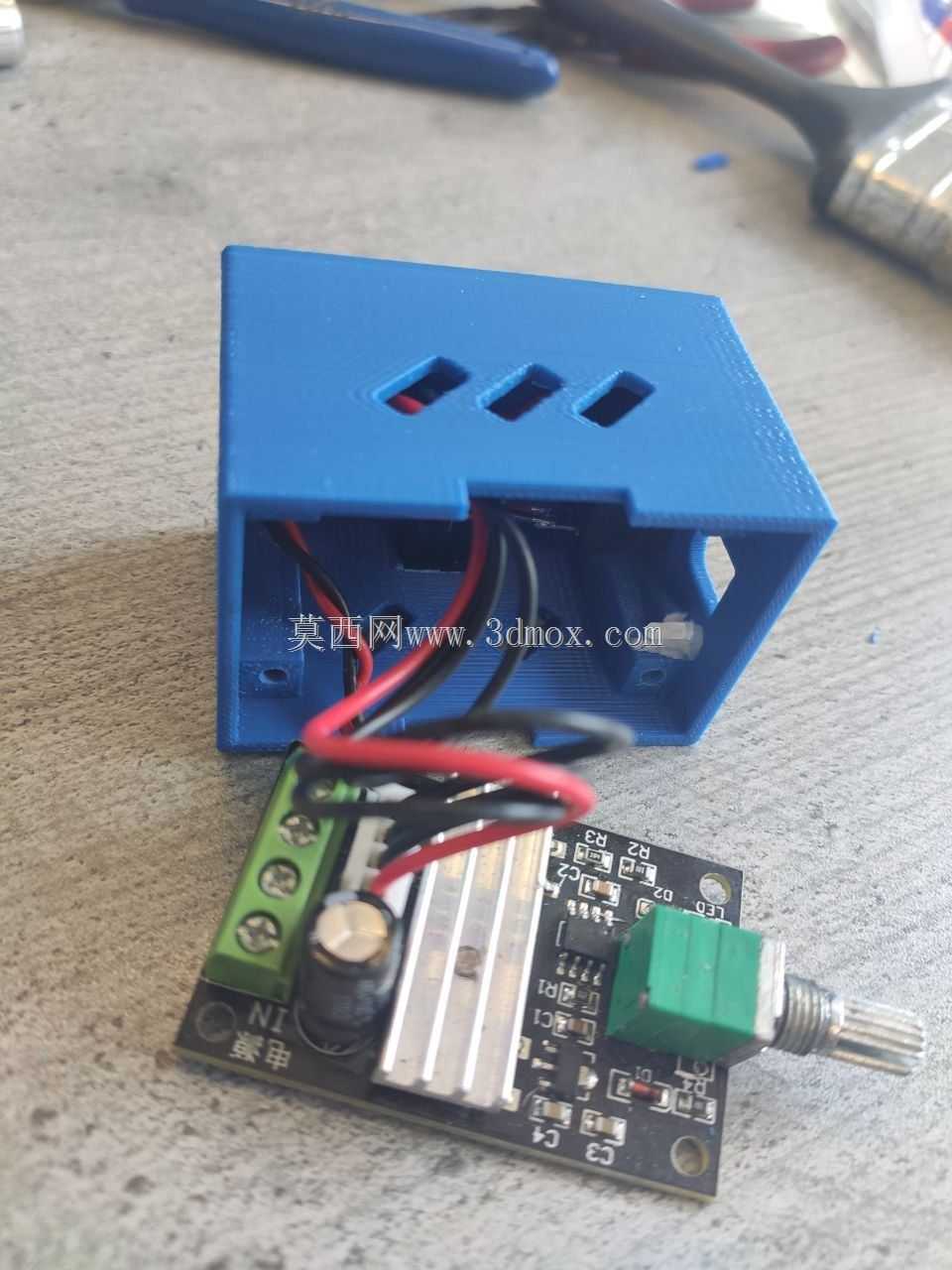

　　这款直流电机速度控制器的防护外壳，主要面向小型直流驱动设备的电控单元配套场景，常见于小型输送线驱动端、桌面级自动化实验台、小型直流动力模组这类需要本地调速控制的安装环境，用来包裹内部的调速电路板、电位器调节端与接线端子，避免车间粉尘、切削碎屑、日常触碰对内部电控元件造成损伤。从结构设计来看，外壳采用分体式扣合结构，主体为方正的盒体造型，侧面预留了电位器调节轴的伸出开孔，刚好匹配调速旋钮的安装位，调节端旁预留了开关安装槽位，无需额外开孔就能直接装配船型电源开关，减少二次加工的工序。壳体底部延伸出带安装孔的固定耳，两个安装孔的孔位间距适配常规的电气安装板、型材机架的安装孔距，安装时可以直接通过螺丝穿过固定耳锁附在安装基面，

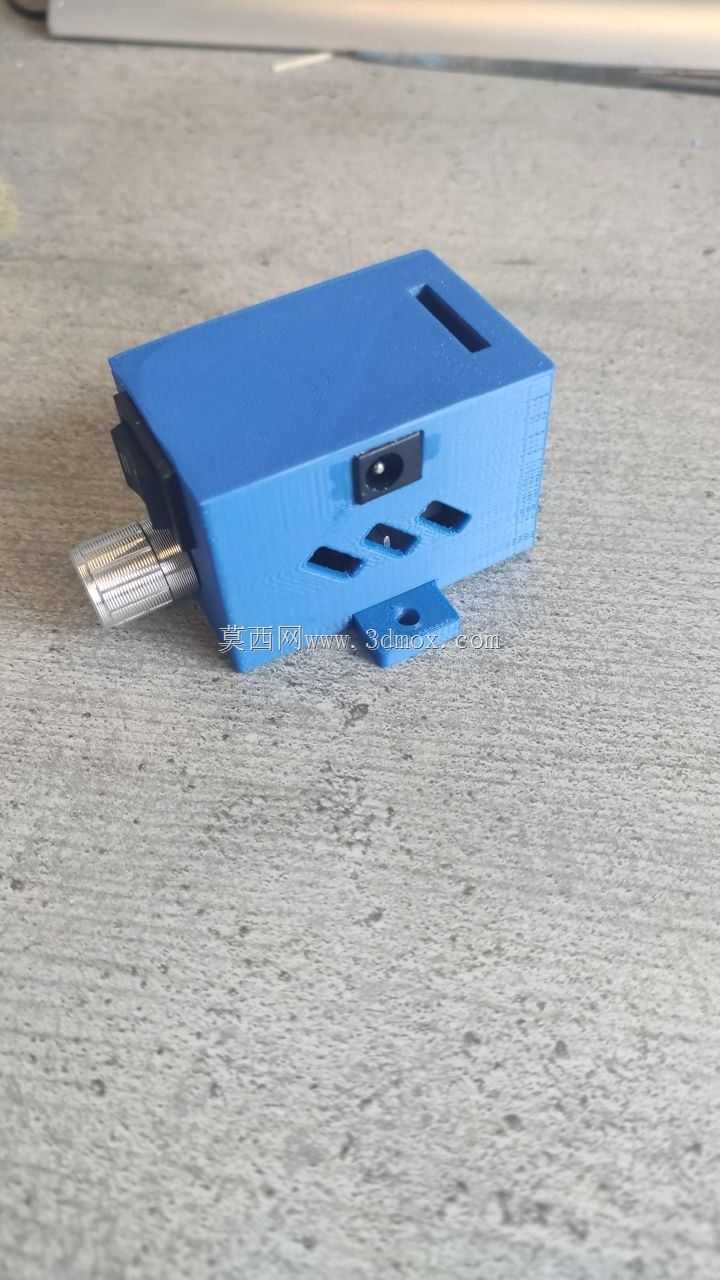

　　不需要额外设计转接支架，适配性较强。壳体顶面预留了长条形的散热槽，对应内部功率元件的发热区域，能够在封闭防护的前提下，给内部的调速功率管留出自然对流散热的通道，避免长时间满负载运行时壳内积热导致元件参数漂移。侧面预留了接线缺口，方便电源线、电机输出线从壳体侧方引出，走线方向贴合常规设备的布线习惯，不会出现线缆弯折半径过小的问题。设计时充分考虑了装配的便利性，壳体的扣合边做了定位止口，上下盖装配时可以直接通过止口定位，不需要反复调整对位，装配效率更高，同时止口结构也能提升壳体的拼接密封性，阻挡较大颗粒的粉尘从拼接缝隙进入壳内。外壳的边角做了小倒角处理，避免安装维护时尖锐边角划伤操作人员，整体外形尺寸紧凑，不会占用过多的安装空间，

　　在狭小的设备电控仓内也能灵活布置，适配不同安装空间的布局需求。对于做小型电控单元集成、直流驱动设备改造的结构设计人员来说，这类外壳的结构可以直接参考复用，根据自身电路板的尺寸调整内部腔体的空间，预留对应接口的开孔位置，就能快速完成定制化控制器外壳的设计，缩短开发周期。
