三串20A18650锂电池保护板结构设计

这款三串锂电池保护板的结构设计，核心围绕18650圆柱电芯组的充放电安全管控展开，在便携储能、小型电动工具、家用小功率动力设备这类需要三串锂电供电的场景中，这类保护板是电芯组不可或缺的核心配套部件。实际应用里，三串18650电芯组的满电电压在12.6V左右，常规持续放电电流需求多在15-20A区间，这款保护板的20A持续通流能力，刚好覆盖了多数小型动力类锂电设备的负载需求，比如手持小型电钻、便携户外照明电源、小型电动滑板这类产品的电池包，都能匹配这款保护板的参数区间。

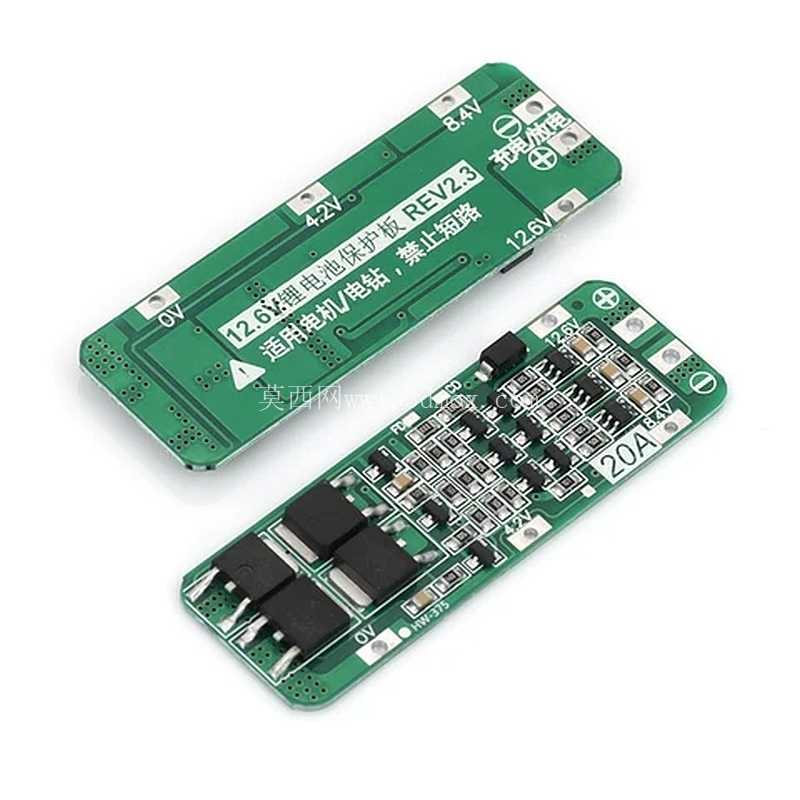

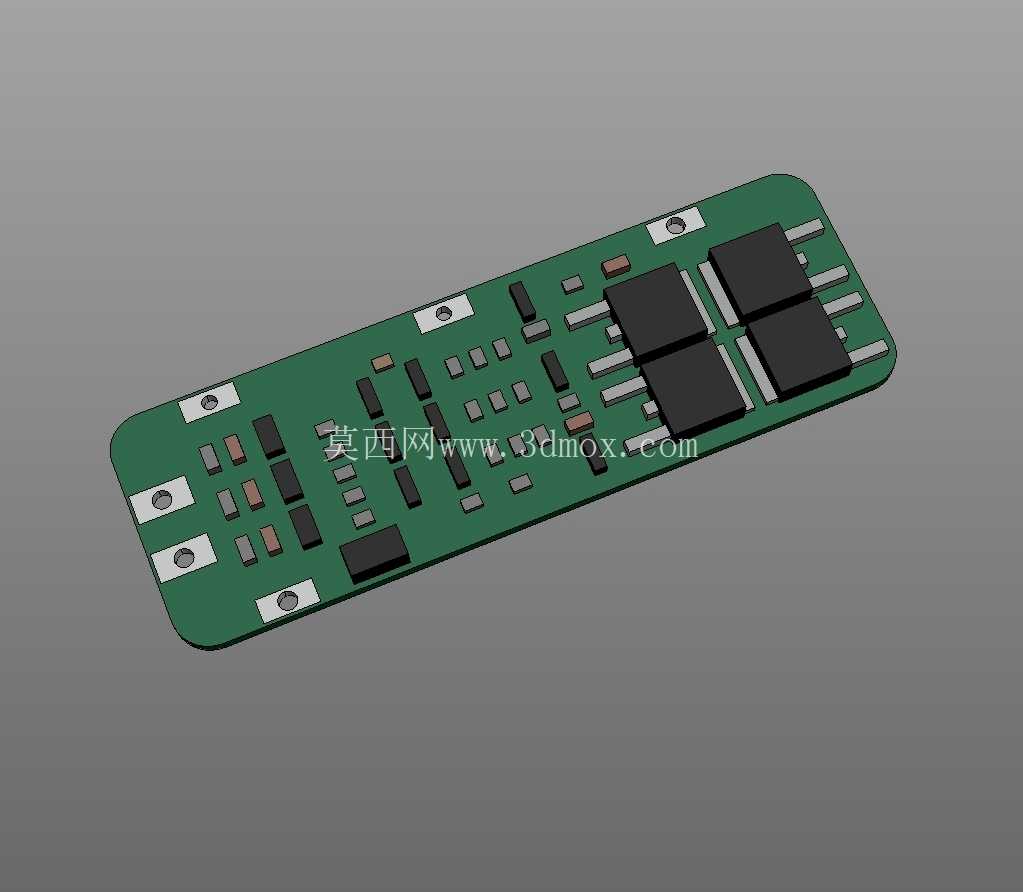

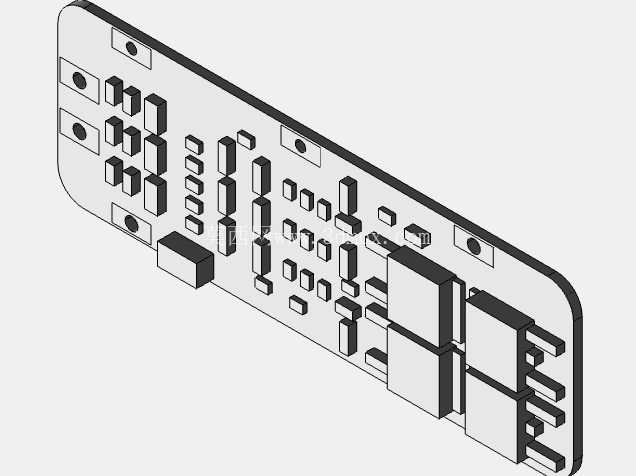

从结构布局来看，整块PCB采用长条形窄边设计，整体轮廓做了圆角处理，避免安装时板边毛刺划伤电芯绝缘层或者电池包外壳。板上的功率MOS管全部集中排布在板身一侧的铺铜区域，大电流回路的走线做了加宽铺锡处理，能降低大电流放电时的线路压降，减少板身发热；采样电阻布置在功率回路的近端，能精准采集回路电流，避免走线阻抗带来的采样误差，保证过流保护的触发精度。板端的安装孔位沿长轴方向对称布置，孔位周边做了露铜加固，既可以用螺丝直接固定在电池包的塑料支架上，也能通过尼龙扎带穿过孔位绑定在电芯组侧面，安装适配性较强。

功能层面，这款保护板覆盖了锂电应用中常见的安全防护逻辑：过充保护会在单串电芯电压达到阈值时切断充电回路，避免电芯过充引发鼓包、漏液甚至热失控；过放保护会在单串电压降到放电截止值时断开输出，防止电芯过度放电导致容量不可逆衰减；过流与短路保护则是在输出端电流超过设定值、或者外部短路时快速切断回路，避免大电流烧坏电芯或者外接设备。板上的贴片元件全部采用自动化贴装布局，阻容件、保护IC的排布避开了功率器件的发热区域，减少高温对采样元件精度的影响，同时元件排布间距符合常规SMT生产的工艺要求，不会出现元件间距过小导致的连锡、焊接不良问题。

设计过程中，安装边界的考量是重点：板身宽度控制在较窄的尺寸，刚好能嵌入18650电芯并排排布时的侧面间隙，不会额外增加电池包的整体直径或者厚度；输出焊盘与电芯连接焊盘分别布置在板身的两端，电芯焊接端的焊盘尺寸做了加大处理，方便焊接镍带，降低焊接难度，输出端的焊盘则预留了足够的走线空间，方便外接输出导线或者接插件。板身的边缘预留了绝缘间隙，安装时不需要额外贴大面积绝缘片就能避免和电芯外壳发生短路，同时板上的丝印清晰标注了各个焊盘的定义，包括B+、B-以及各串电芯的采样点连接位置，组装时能快速对应接线，减少接反的概率。

从实际使用的可靠性角度出发，功率MOS管的选型匹配了20A持续电流的散热需求，铺铜区域的散热设计能让持续放电时的板身温度控制在合理区间，不会因为长时间大电流放电导致元件过热失效。采样线路的走线做了差分等长处理，保证各串电芯的电压采样精度一致，避免因为采样偏差导致某串电芯提前触发保护或者保护不及时。整个板的结构设计没有多余的冗余部分，在满足所有防护功能与安装需求的前提下，尽可能压缩了板身尺寸，适配更多小体积电池包的安装空间要求，对于做小型锂电设备结构设计的工程师来说，这款保护板的结构尺寸可以直接嵌入电池包的设计方案中，不需要额外调整支架的空间布局，能缩短电池包部分的开发周期。
